栅栏门用三插销式重型合页铰链结构

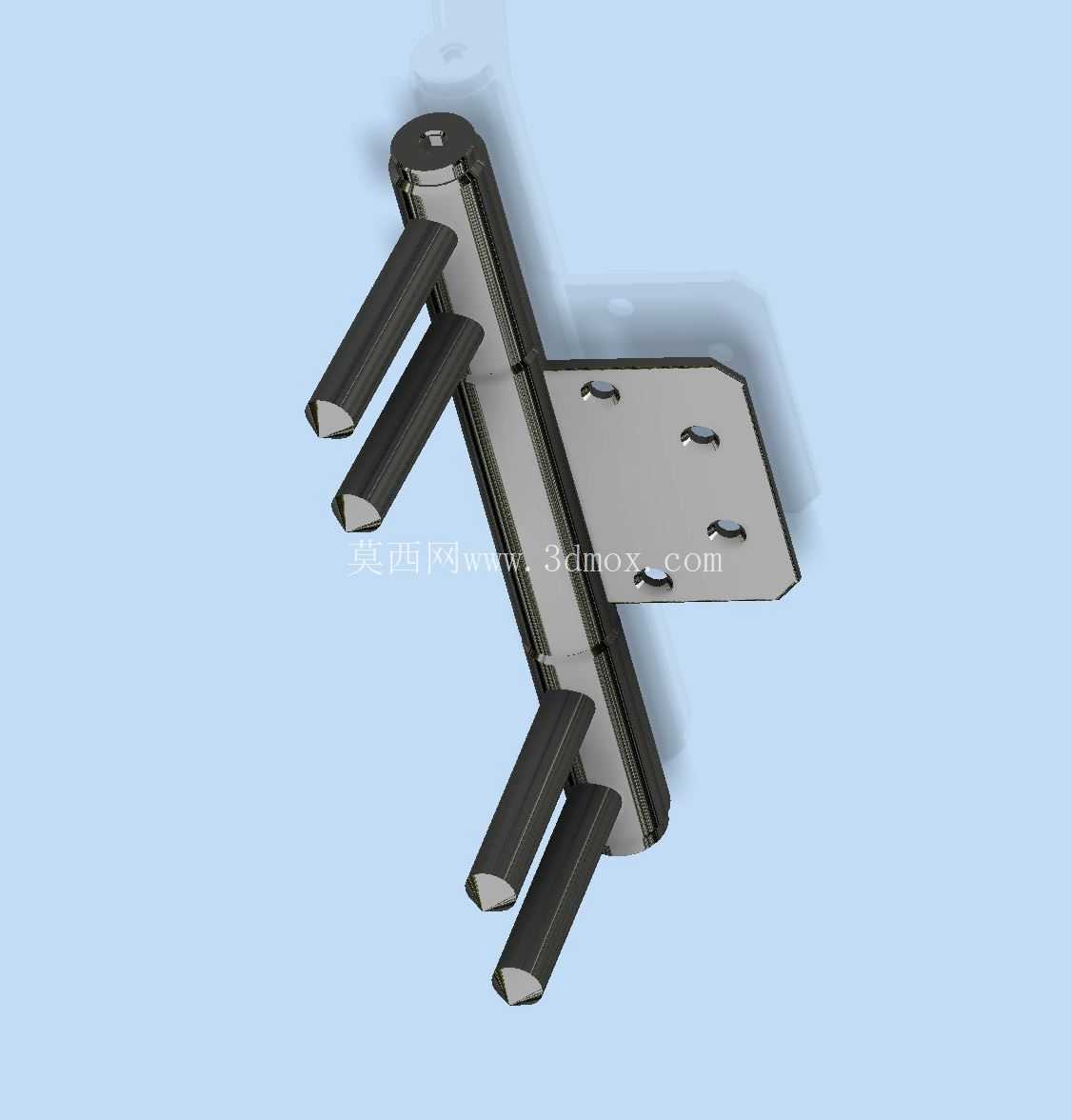

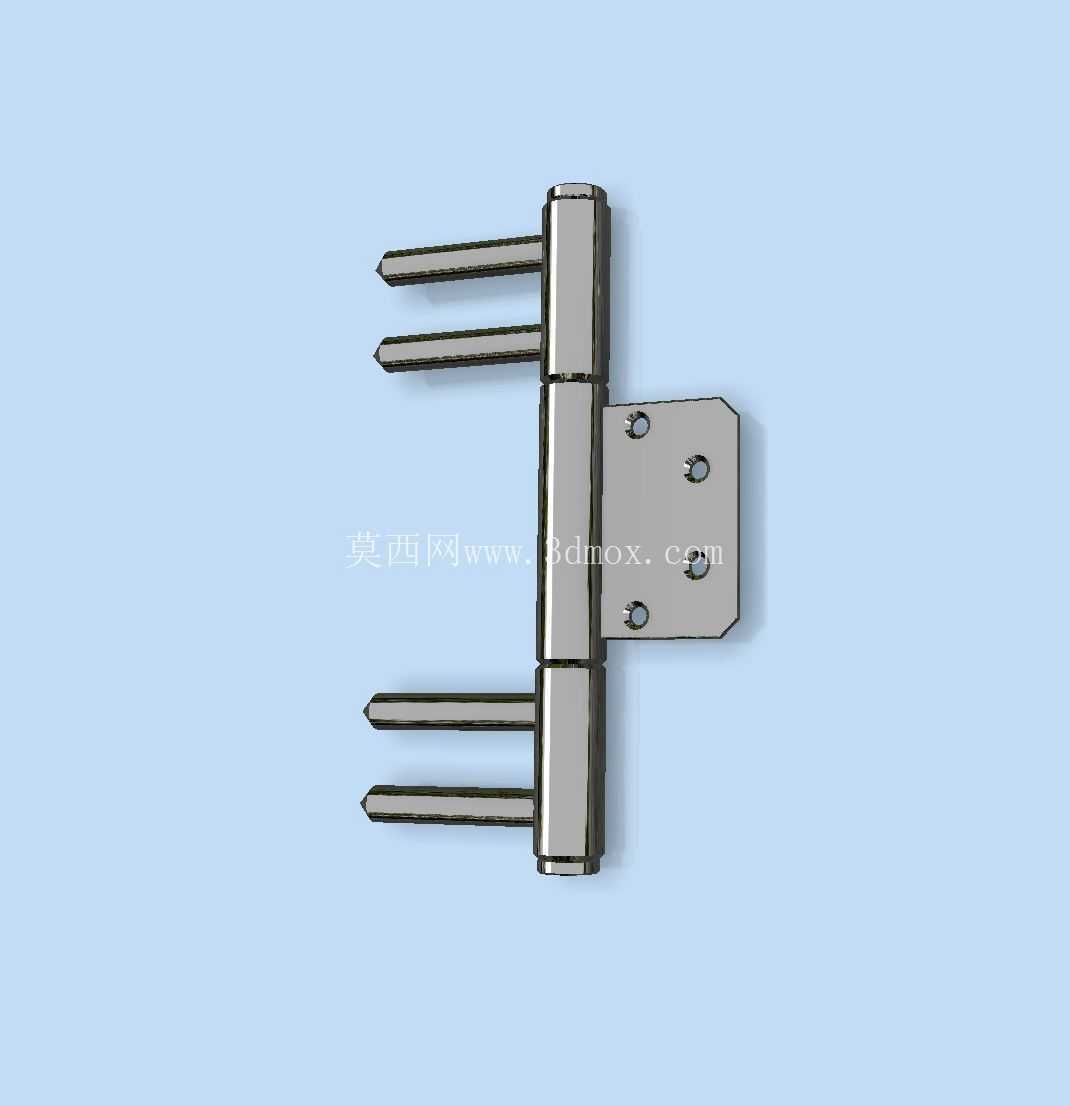

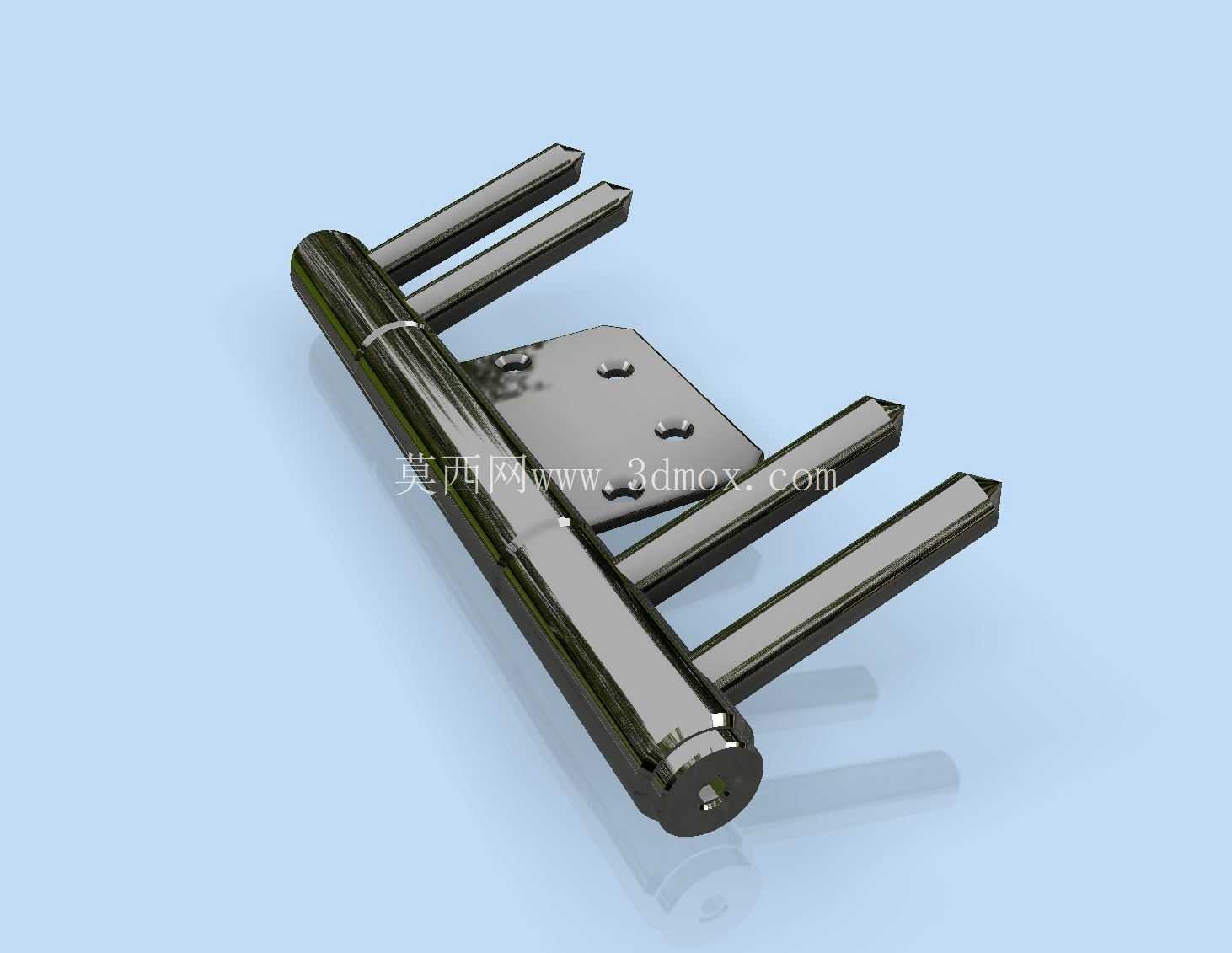

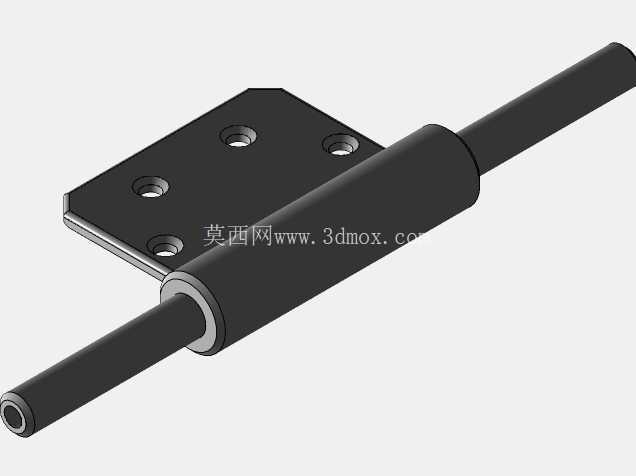

　　这款铰链结构主要面向庭院栅栏门、小型侧门、入户铁艺小门的安装场景，区别于普通平开合页，它采用三插销式的安装固定结构，在实际使用中能更好适配木质、铁艺、复合材质的门体安装需求，尤其是针对厚度在40-60mm之间的栅栏门梃，三个平行布置的插销杆可以直接插入门梃预先加工的对应孔位，配合带四个固定孔的安装底座，能将门扇开合过程中产生的剪切力均匀分散到三个插销与底座的连接区域，避免普通合页单点固定容易出现的门体下垂、连接位松动问题。

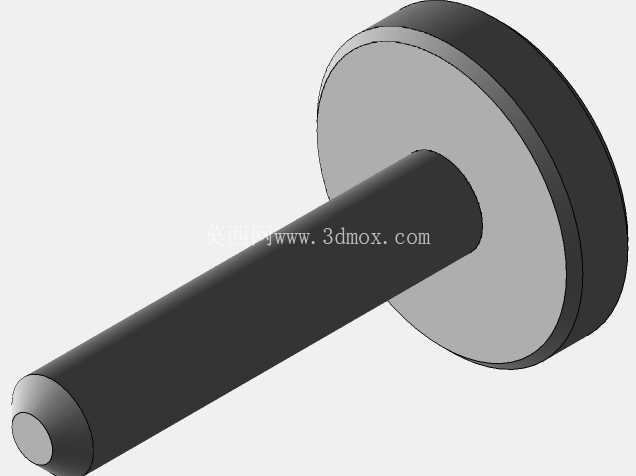

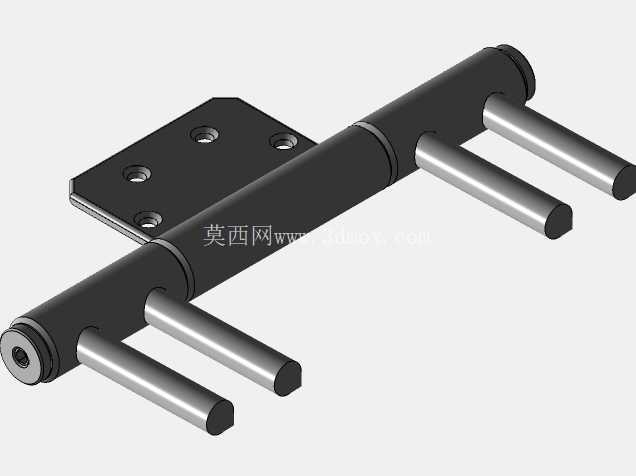

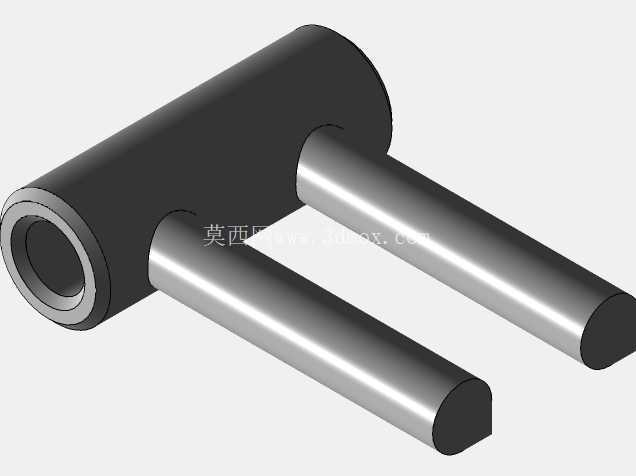

　　从结构设计逻辑来看，这款铰链的转动副采用通体圆柱式转轴结构，转轴与插销杆为一体化加工成型，整体材质选用常见的冷轧钢表面镀铬处理，既保证了转动部位的耐磨性能，也能适应户外庭院的潮湿、多尘使用环境，表面镀铬层厚度控制在0.08-0.12mm区间，既能抵御日常雨水溅淋带来的锈蚀风险，也不会因为镀层过厚导致转轴转动卡滞。在安装边界尺寸上，这款铰链的转轴主体直径为20mm，单根插销杆的直径为8mm，插销杆的有效插入深度为120mm，相邻两根插销杆的中心间距为35mm，安装底座的外形尺寸为80mm*60mm，底座上的四个安装孔为M6沉头孔，孔位中心距分别为60mm与40mm，适配常规的自攻螺丝或者膨胀螺栓安装，安装时需要在门框对应位置预先加工与转轴直径匹配的转动套孔，孔深控制在150mm即可满足转轴的转动行程需求，不需要额外加装阻尼或者定位结构，依靠转轴与套孔的间隙配合就能实现180度范围内的自由开合。

　　在实际选型使用中，这款铰链单组的额定承重为40kg，单扇门建议配套安装2-3组该款铰链，对应门体宽度不超过1.2m、高度不超过2m的栅栏门场景，安装时需要保证各组铰链的转轴同轴度误差控制在0.5mm以内，否则会出现开关门阻力过大、转动异响的问题。从功能特性来看，这款铰链没有额外的锁止或者缓冲结构，属于纯机械式的转动连接件，结构简单可靠，日常维护只需要定期在转轴部位涂抹少量润滑脂即可，不需要复杂的拆解保养，相比普通明装合页，它的插销式安装结构可以将大部分连接结构隐藏在门梃内部，外观更加简洁利落，同时也避免了连接螺丝外露容易被人为拆卸的安全隐患，适合庭院外围小门、花园侧门、厂区人行通道小门的安装使用。

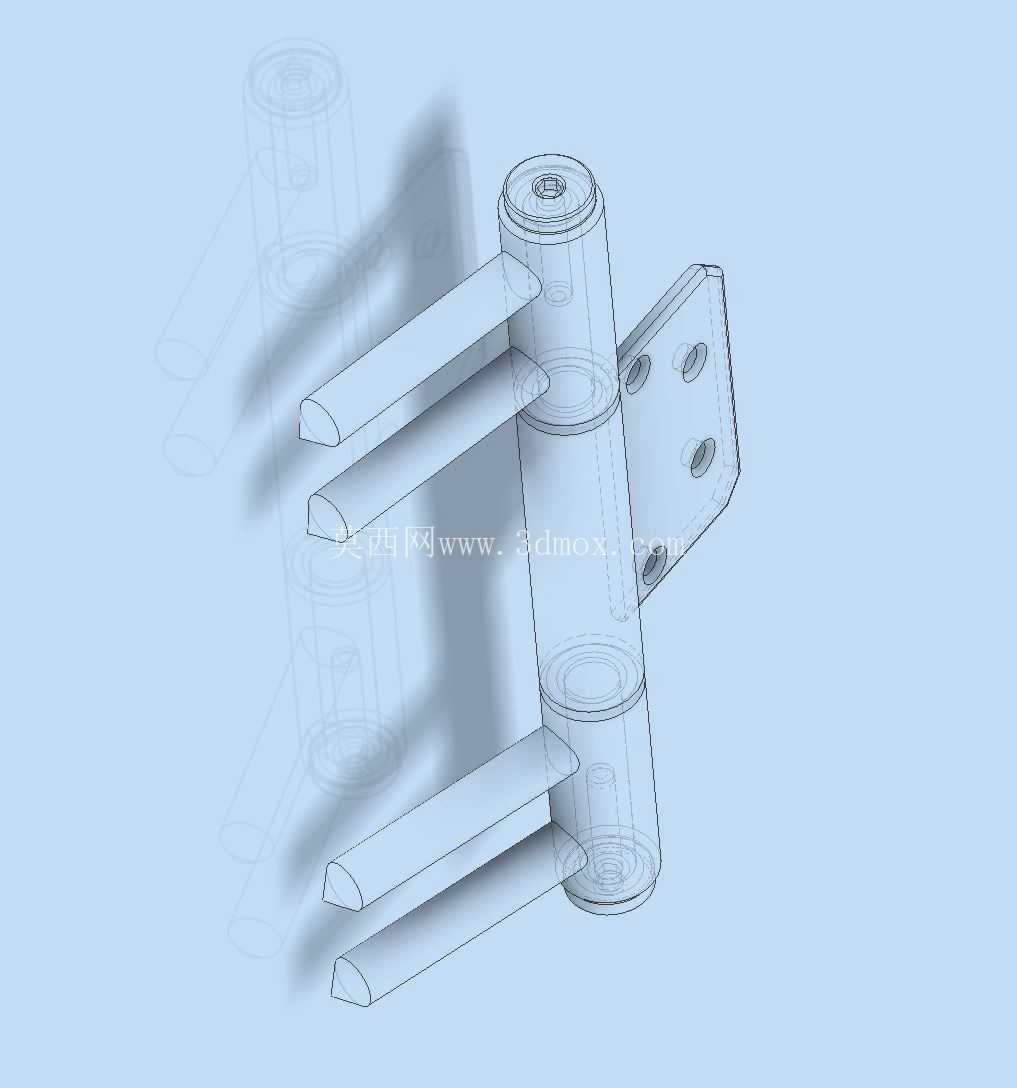

　　在建模过程中，这款铰链的所有配合面都做了对应的公差预留，转轴与安装底座的转动配合采用H8/f7的间隙配合公差，插销杆与门梃安装孔采用H9/h8的过渡配合，既保证安装时的便利性，也能避免长期使用后出现的连接松动问题，底座上的沉头孔做了1mm的深度余量，保证安装后螺丝头不会突出底座表面，影响与门框的贴合度。针对户外使用的场景，这款铰链的所有棱角位置都做了R0.5的圆角处理，避免安装和使用过程中出现锐边划伤的问题，转轴的下端面做了封闭处理，避免雨水顺着转轴间隙渗入内部造成锈蚀，插销杆的端部做了15度的导向倒角，安装时可以快速对准门梃上的预制孔，降低现场安装的对位难度。
