平开式对接合页五金构件结构设计

　　日常做柜体、室内门结构配套选型时，对接式铰链是绕不开的基础连接件，这类构件的核心作用是实现两个被连接件绕固定轴的相对转动，同时承担门扇、柜门开合过程中的径向与轴向载荷，避免开合过程中出现扇体下坠、错位、卡滞等问题。从实际工程场景来看，这类对接铰链的适用覆盖范围极广，小到家用橱柜、衣柜的柜门连接，大到室内实木门、轻质防火门的门框扇体衔接，甚至部分小型设备舱的检修门开合结构，都能看到这类构件的身影，其结构成熟度高，安装容错空间大，是五金连接件里应用频次最高的品类之一。

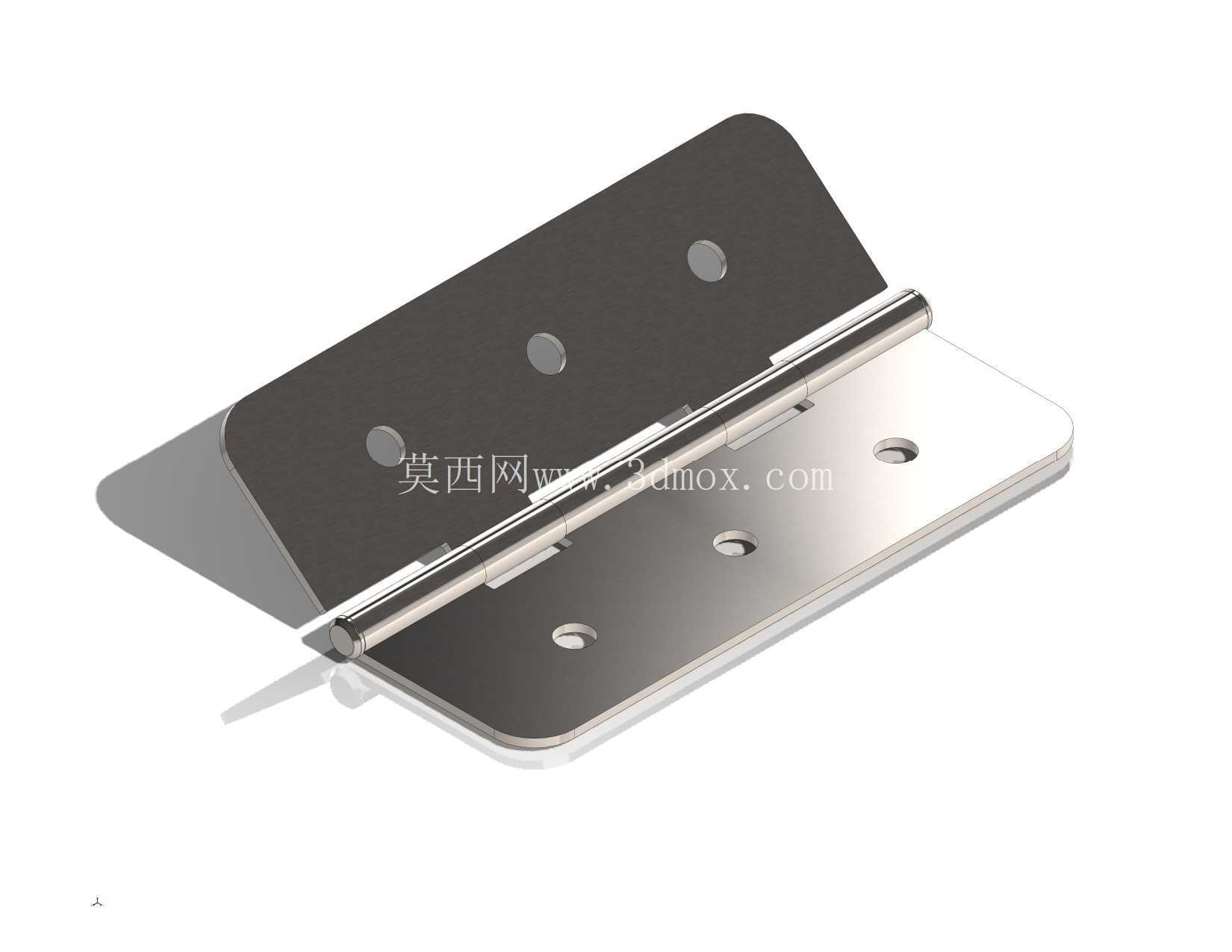

　　从结构设计逻辑来看，这款对接铰链采用双页片加贯穿销轴的经典结构，两个页片分别对应门框/柜体固定侧、门扇/柜门活动侧，页片上预留的沉头安装孔位，是按照常用的自攻螺丝安装尺寸做的匹配设计，沉孔深度刚好可以让螺丝头完全埋入页片平面，不会出现螺丝凸起刮蹭扇体、影响开合平整度的问题。销轴部分采用卷边包合的工艺，将两个页片的转动套边交错咬合后穿入轴芯，轴芯两端做压合封边处理，避免长期开合过程中轴芯窜动脱出，同时转动配合面预留了合理的间隙公差，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大导致扇体晃动量超标。

　　做三维建模的时候，这类铰链的尺寸边界需要重点把控，首先是页片的厚度参数，常规家用橱柜配套的这款铰链页片厚度在2mm左右，展开后总长度根据适配的门体重量做匹配，单页片上的三个安装孔呈等距排布，孔位中心到页片边缘的距离严格匹配常用的柜体板材、门框型材的安装边距，避免安装时螺丝打穿板材或者出现固定强度不足的问题。转动销轴的直径与页片卷边的内径做基孔制配合，公差带控制在H8/f7的区间，保证开合转动顺滑无旷量，同时销轴的中心高度直接决定了门体开合时的转动半径，设计时需要提前核算门体与门框的间隙，避免开合过程中扇体边缘与门框出现刮蹭。

　　实际安装应用时，这类对接铰链的固定侧页片需要先预装在门框或柜体的安装基准面上，保证页片平面与安装面完全贴合，再将活动侧页片与门扇固定，调整页片的前后位置让两个页片的卷边完全同轴后，再穿入轴芯完成组装。不同于暗藏式铰链，这种明装对接铰链的安装调试难度更低，后期维护更换也更方便，即使出现长期使用后的磨损松动，只需要更换同规格的铰链即可，不需要对门体或柜体做额外的加工处理。页片表面做了磨砂防锈处理，既可以适配不同风格的柜体、门体外观，也能在常规室内湿度环境下避免出现锈蚀卡滞的问题，转动部位不需要额外加注润滑脂，依靠金属配合面的加工精度就能保证数万次开合的使用寿命。

　　在做整柜或门体的三维装配时，需要提前预留铰链的安装空间，尤其是销轴突出页片的部分，要和柜体的侧板、门框的止口位置留出足够的避让间隙，避免装配时出现干涉。同时要根据门体的重量核算铰链的配置数量，比如高度超过1米的柜门，需要配套至少3个同规格铰链均匀排布，避免单页片载荷过大导致页片变形、扇体下坠。这类铰链的转动角度范围可以达到180度以上，完全满足常规柜门、室内门的开合角度需求，不会出现开门角度不足影响物品取放、人员通行的问题。
