三爪式轴承滑轮拆卸拉马工具模型

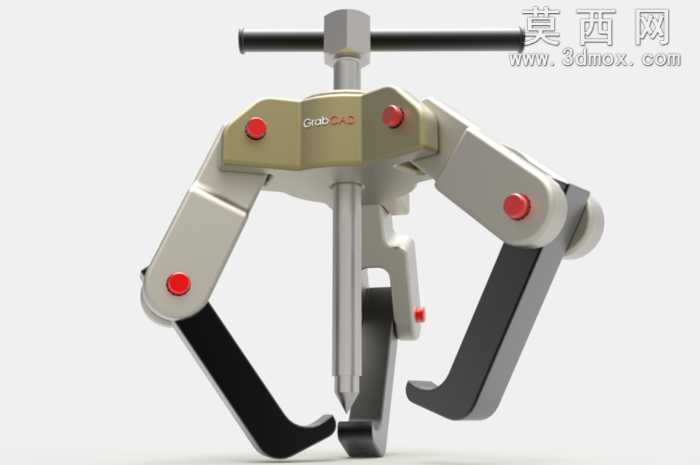

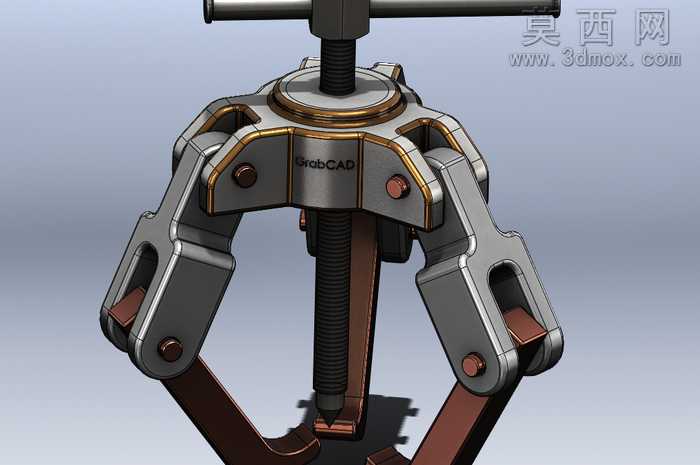

本模型为三爪式轴承与滑轮拆卸专用拉马，采用三维机械设计软件完成全参数化建模，整体结构严格参照手动机械拉拔工具的实际工作逻辑搭建，完整还原了实体工具的所有运动配合关系。建模过程中首先搭建中心驱动螺杆的基准轴，以此为核心定位顶部T型旋转施力杆、中部主体机架与底部顶针的同轴度，确保螺杆旋转进给时的运动路径无偏移。三爪夹持臂采用铰接式结构设计，每支夹臂通过多组销轴与主体机架连接，可根据待拆卸工件的外径尺寸灵活调整开合角度，夹臂内侧的卡爪做了加厚卡位处理，能够牢牢勾住轴承内圈或滑轮端面，避免拉拔过程中出现滑脱问题。材质渲染阶段，主体机架与夹臂采用哑光铸铁金属材质，表面添加细微的铸造纹理与使用磨损痕迹，铰接销轴、驱动螺杆做了发黑防锈处理的金属质感，夹臂边缘的装饰线条搭配古铜色金属材质区分结构层次，顶部T型手柄做了防滑滚花细节处理，提升模型的真实感。结构设计上充分考虑了手动工具的力学传递逻辑，中心螺杆采用梯形螺纹设计，旋转时可提供稳定的轴向顶推力，三爪均匀分布在主体圆周方向，拉拔时受力点均匀分布在待拆卸工件上，不会对轴承、滑轮这类精密传动部件造成偏载损伤。模型的所有铰接位置均保留了合理的装配间隙，可模拟实际使用时夹臂开合、螺杆进给的完整动作，清晰展现拉马工具通过顶针抵住轴端、旋转螺杆带动夹爪向外拉拔工件的工作原理，整体建模精度满足机械结构演示、工具类产品设计参考的使用需求，细节处还原了实体工具上的品牌标识、紧固螺丝等微小结构，渲染效果贴近工业级手动工具的真实质感。
