牧场生鲜乳接收冷却一体化站场布局设计

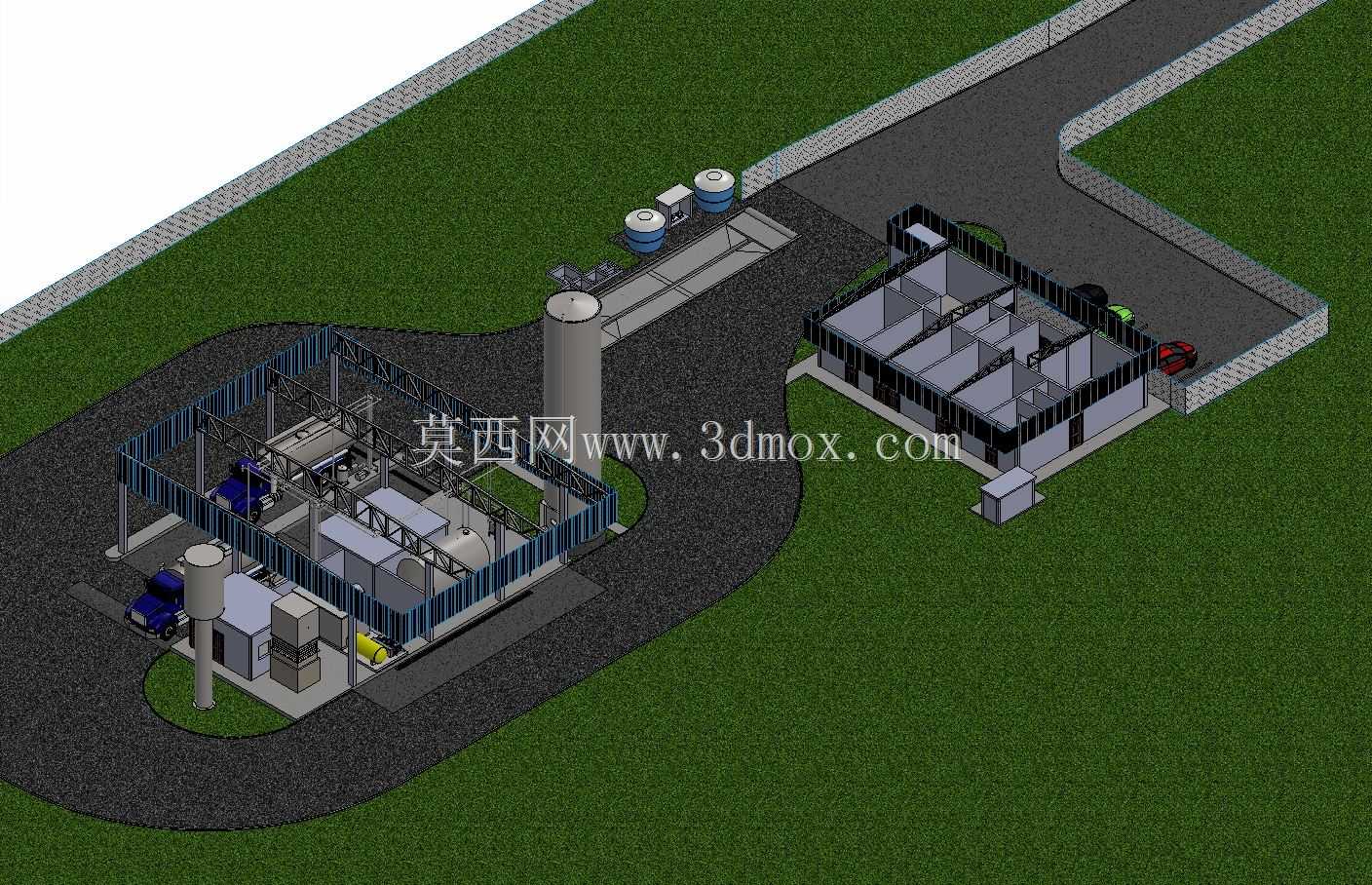

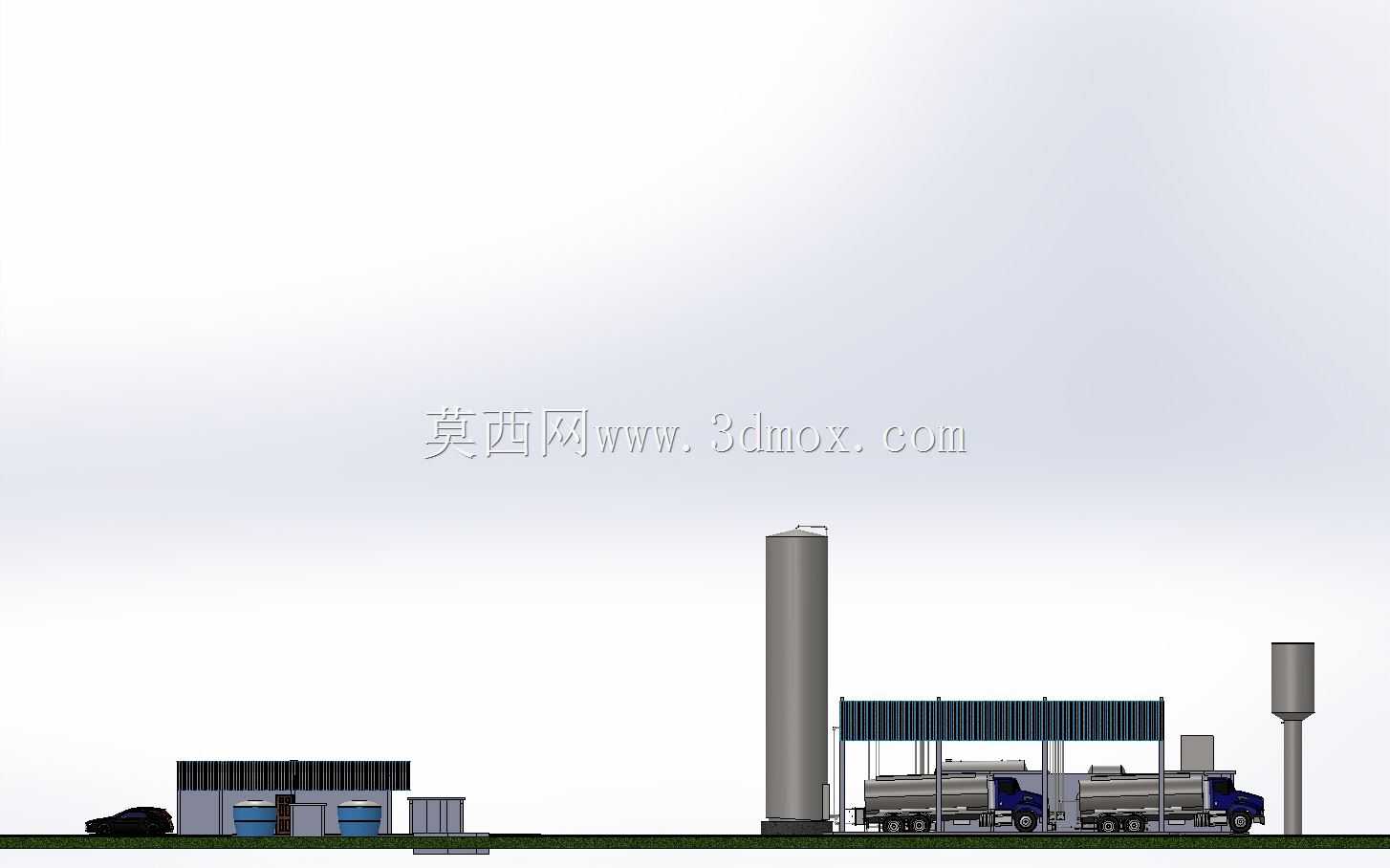

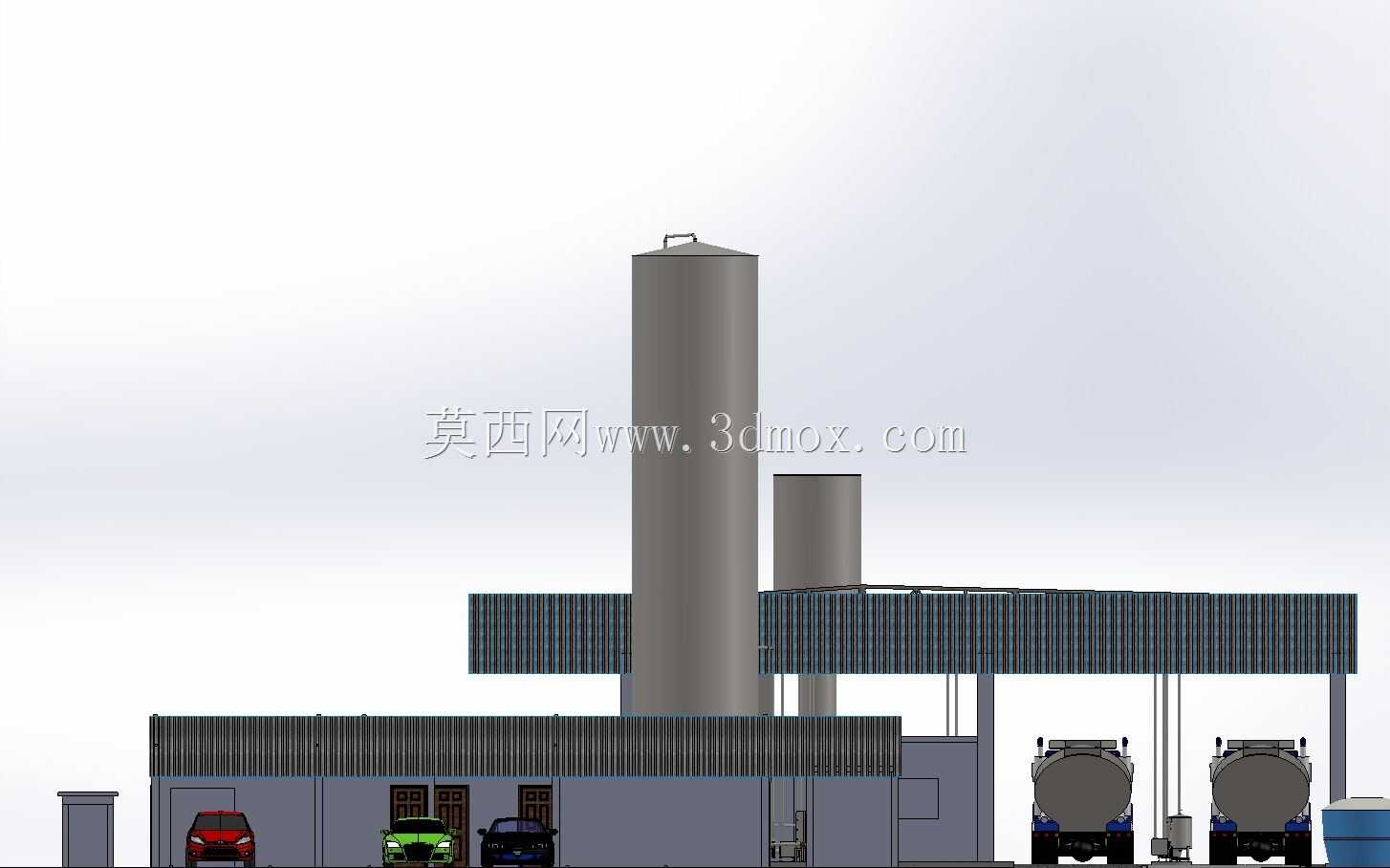

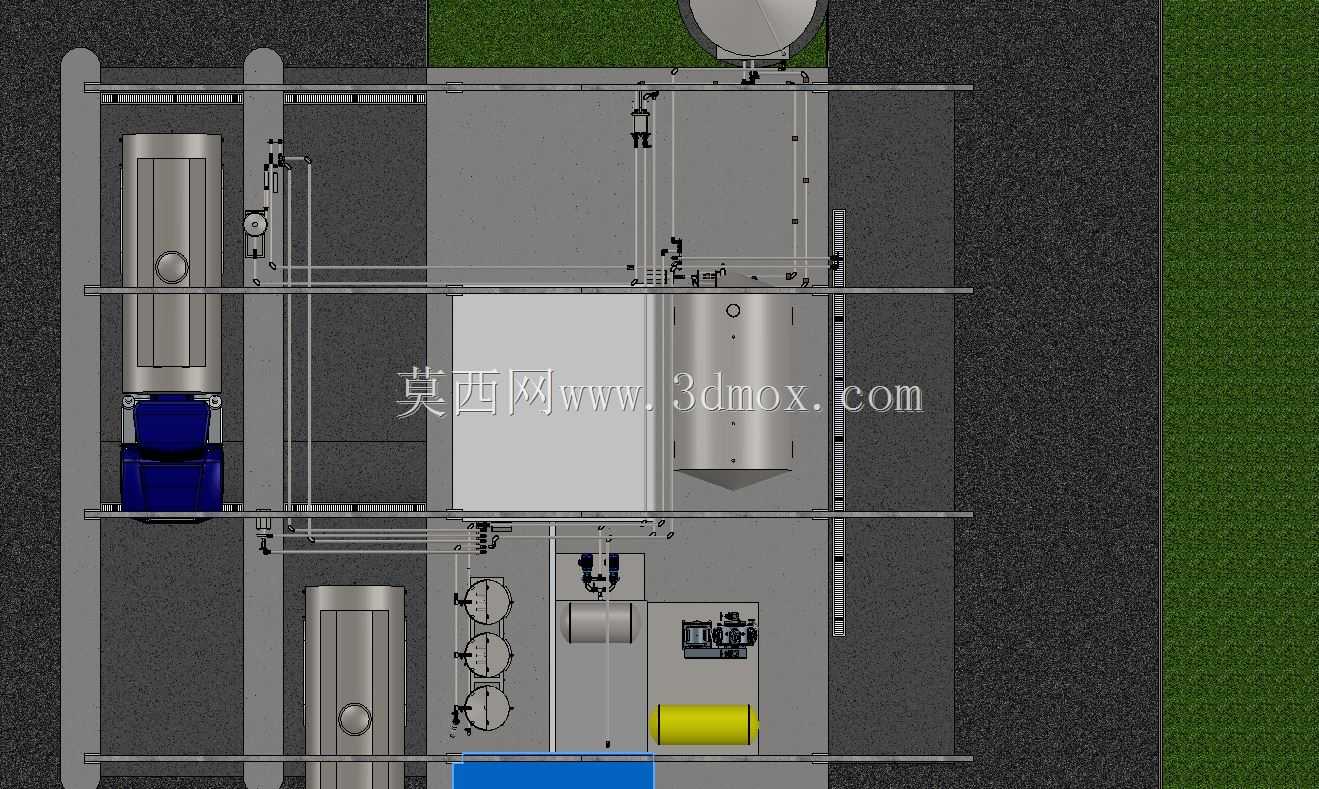

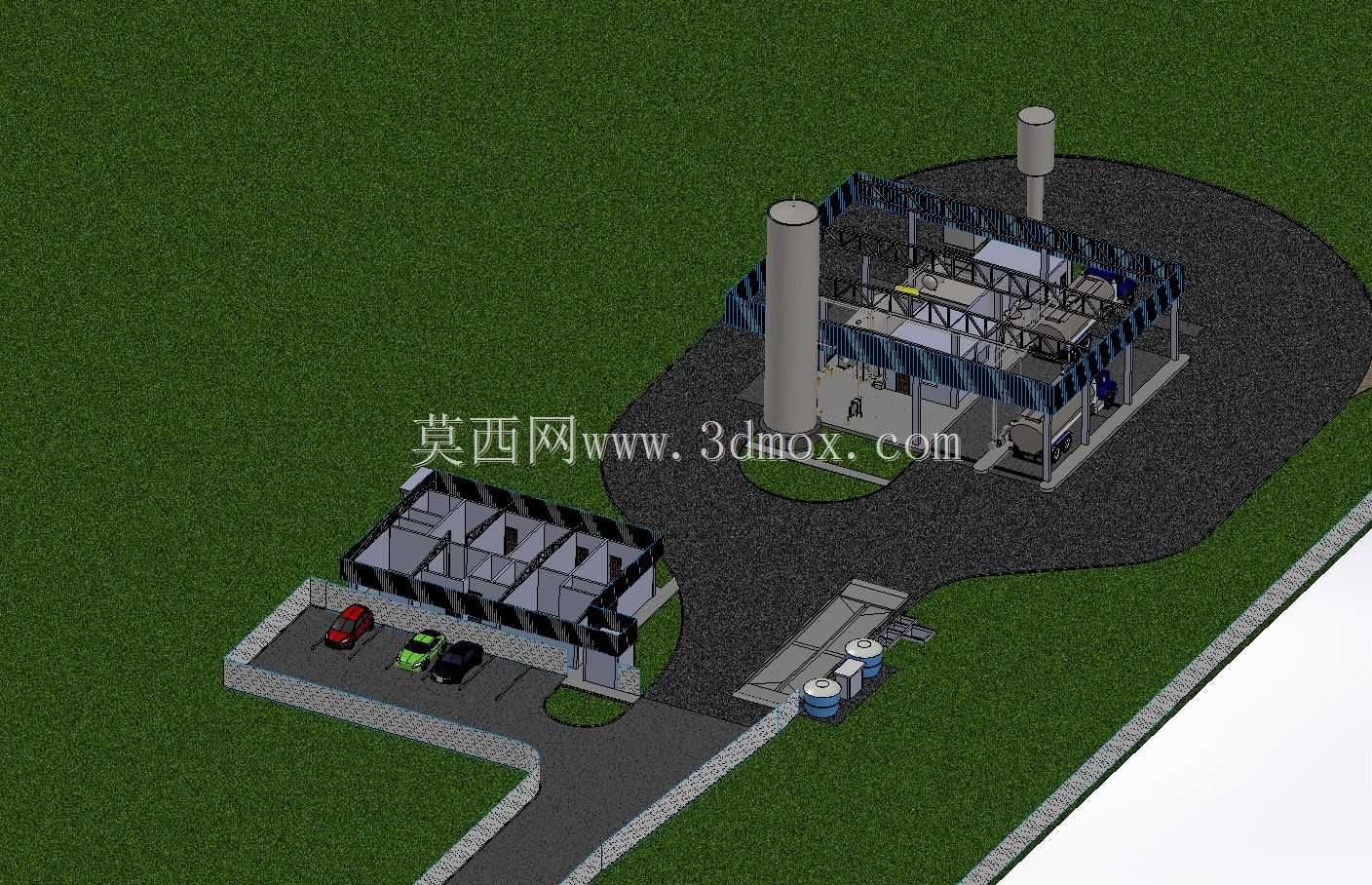

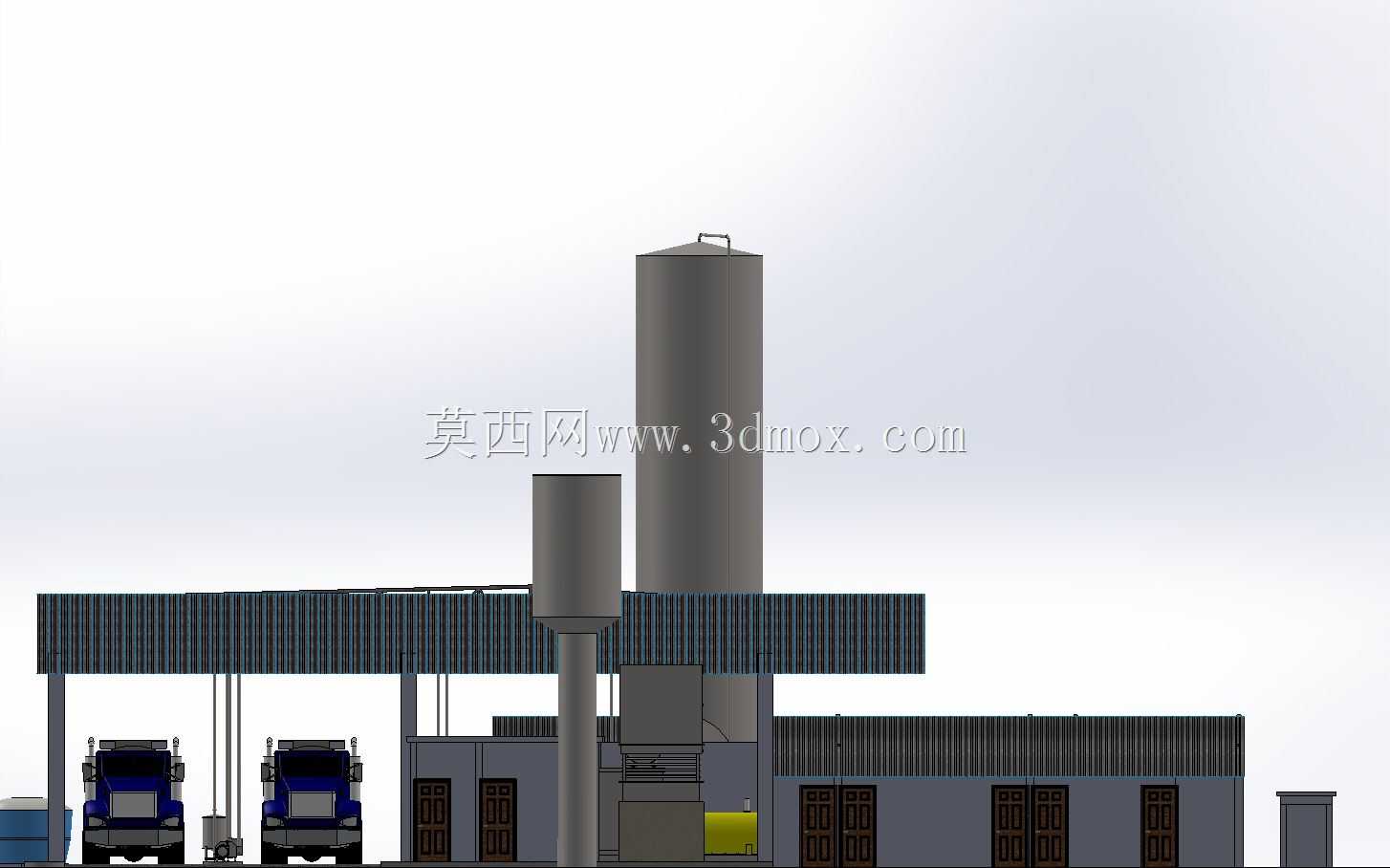

　　这套三维设计方案针对中小型牧场生鲜乳收储环节的痛点搭建，核心覆盖从奶车卸乳到低温暂存的全流程作业空间，区别于传统零散布置的收奶点，方案将卸乳工位、预处理单元、制冷核心区、储奶罐区、附属运维通道整合在同一场地内，避免生鲜乳在不同车间转运过程中出现的温度回升、二次污染风险。从实际作业逻辑出发，场站内的通行路径做了明确的人车分流设计，奶车停靠的卸乳区设置在场地外侧支路，无需进入核心作业区即可完成管道对接卸乳，卸乳口配套了粗过滤组件的安装位，可在生鲜乳进入冷却系统前拦截牧草碎屑、牛毛等大颗粒杂质，减少后续换热单元的堵塞概率。核心冷却区采用架空钢架结构搭建操作平台，平台高度匹配储奶罐的进料口标高，操作人员在平台上即可完成阀门切换、仪表巡检、

　　设备点检等日常作业，无需额外搭设登高梯具，平台护栏、踏步的尺寸完全符合工业作业安全规范，预留的检修空间可满足制冷压缩机、板式换热器的整体吊装更换需求。场站内设置的两座立式储奶罐，单罐有效容积匹配中小型牧场单日挤奶量，罐体外侧预留了保温层安装厚度，冷却管路沿罐体切线方向进料，可借助进料冲力实现罐内奶液的自循环，减少额外搅拌装置的配置，降低日常运行的能耗与故障点。场地内的附属建筑分别设置了配电间、制冷机组房、清洗消毒间，其中CIP清洗系统的管路接口直接连通储奶罐与输乳管路，可在收奶作业结束后完成全管路的自动循环清洗，无需人工拆解管路。停车区域设置在附属建筑旁的独立地块，可容纳3辆运维及巡检车辆停放，与作业区通过绿化隔离带分隔，

　　避免车辆尾气、扬尘对生鲜乳存储区域造成污染。整个场站的地面做了硬化找坡设计，坡向场地边缘的排水沟槽，清洗作业产生的废水可自然汇入排污管网，不会在作业区形成积水。从建模细节来看，方案还原了场站内所有管线的走向排布，包括制冷管路、输乳管路、电缆桥架、给排水管路的空间位置，避免不同管线在安装时出现交叉干涉，围墙、道路转弯半径的尺寸满足奶车的通行转弯需求，场站内的照明、监控点位也做了预留布置，可直接用于指导现场的土建施工与设备安装。针对不同规模牧场的适配需求，整个场站的模块化设计可根据实际产能调整储奶罐数量、冷却机组功率，卸乳工位也可扩展为双车位，满足高峰时段多辆奶车同时卸乳的作业需求，整套布局充分考虑了北方冬季作业的防冻需求，所有外露管路都预留了电伴热安装空间，机组房做了保温墙体设计，避免低温环境下设备启动困难、管路冻堵的问题。
