小型手动压装教学演示工装结构设计

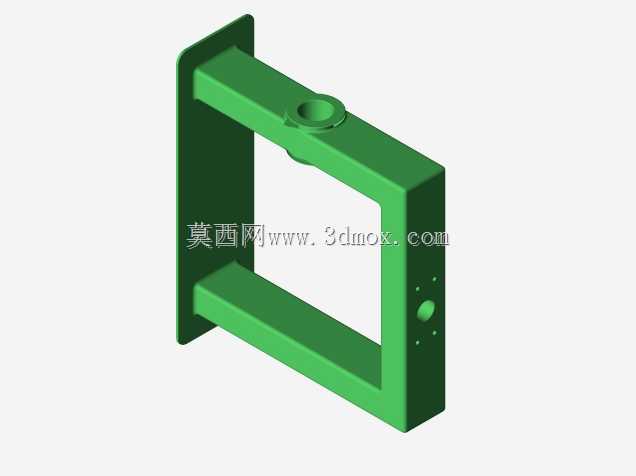

　　这套手动压装演示结构，主要面向职业院校机械装配实训、小型维修工位的轻载压合作业场景，区别于车间量产用的大吨位压力设备，它的核心定位是低载荷、高可视化的操作演示与小批量零散压装作业，能完成直径10mm以内销轴压入、小型轴承与轴套的轻度过盈装配、薄型工件的校形压平等工序，不会因为输出压力过大造成薄壁工件压溃、脆性零件碎裂的问题。从结构布局来看，整体采用开式C型机架设计，这种结构的最大优势是操作空间开阔，工件取放不受两侧立柱遮挡，三个方向都可以完成工件定位与调整，适配不同形状的小型待压装零件；机架主体采用板材折弯拼焊结构，底部安装底板预留了四个螺栓过孔，可直接固定在木质实训台或者轻型钳工台面上，安装时不需要额外做地基预埋，

　　整体占地投影尺寸控制在300mm*200mm以内，台面上占用空间极小，不会挤占实训工位的其他工具摆放区域。施压组件采用螺杆直压结构，顶部设置转动手轮，通过梯形螺纹副把手轮的旋转运动转化为压头的直线往复运动，梯形螺纹具备良好的自锁性能，当压头下行到指定压装位置后，即使松开手轮，压头也不会因为工件反弹力出现回程移位，能稳定保持压装状态，不需要额外配置锁紧机构；压头与螺杆连接位置设置了推力球轴承，转动手轮时不会带动压头同步旋转，避免压头端面与工件表面发生相对摩擦划伤工件接触面，压头端面做了淬硬处理，硬度达到HRC45-50，长期反复压合不会出现端面凹陷、变形的问题。横向穿装的轴类演示组件，是为了直观展示轴系零件的装配关系，

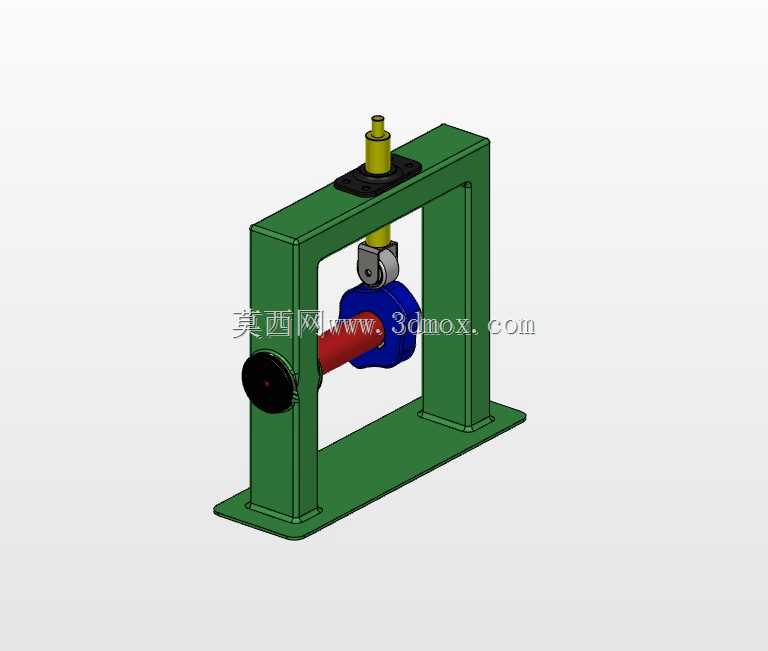

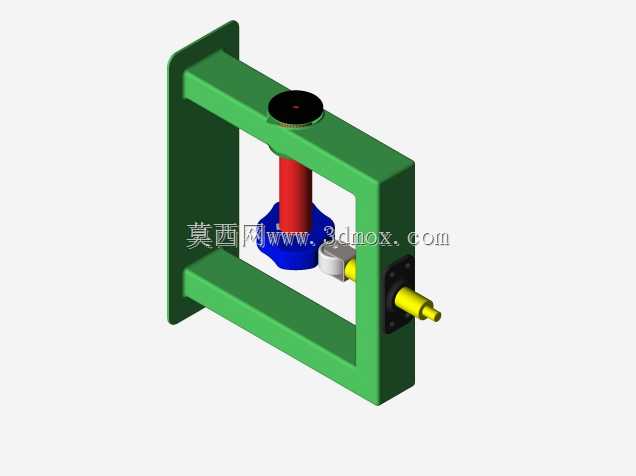

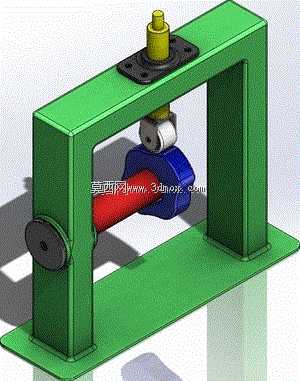

　　红色轴段模拟待压装的销轴类零件，蓝色部件模拟被压装的轮毂或者轴套类工件，轴端设置的黑色手拧旋钮可以快速调整轴的伸出长度，演示不同压入深度下的装配状态，不需要额外工具就能完成轴系位置调整，适配教学场景下快速切换演示工况的需求。设计过程中特意把所有装配关系都做了外露处理，没有设置封闭外罩，学员可以直接观察到螺纹传动、压头进给、工件压合的全过程，能直观理解过盈装配的受力方向、进给行程与压装效果的对应关系；机架的立柱与上下横梁连接位置做了三角加强筋结构，避免压装作业时机架开口处出现张开变形，长期使用后机架的形位公差能保持稳定，压头的进给方向与工作台面的垂直度可以控制在0.05mm以内，不会因为机架变形导致压装时工件出现偏斜、

　　压装力偏移的问题。压头的最大下行行程设置为80mm，足够覆盖绝大多数小型零件的压装行程需求，工作台面没有设置固定的定位槽，用户可以根据自身作业需求加装定制化定位夹具，适配不同外形的工件压装，拓展性较强；整个结构没有采用液压、气动等动力源，完全依靠手动操作，不需要接入电源或者气源，在没有动力供应的实训场地、野外维修点位都能正常使用，维护成本极低，日常只需要定期给螺纹副涂抹少量润滑脂就能保证操作顺畅，没有易损的密封件、电子元件需要定期更换，长期使用的故障率极低。
