概念双旋翼无人机直升机三维设计作品

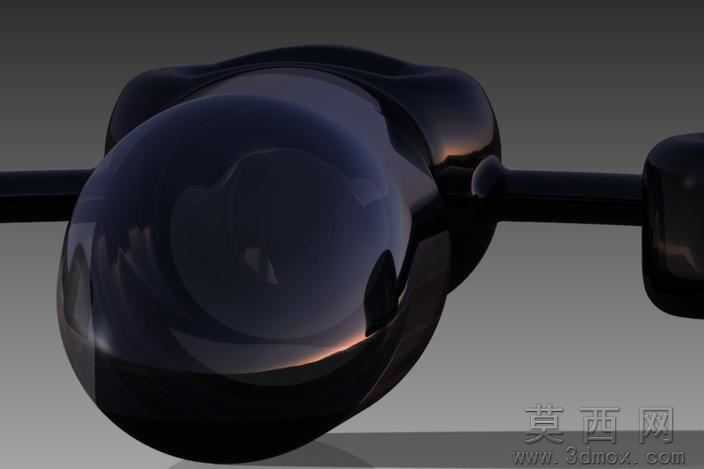

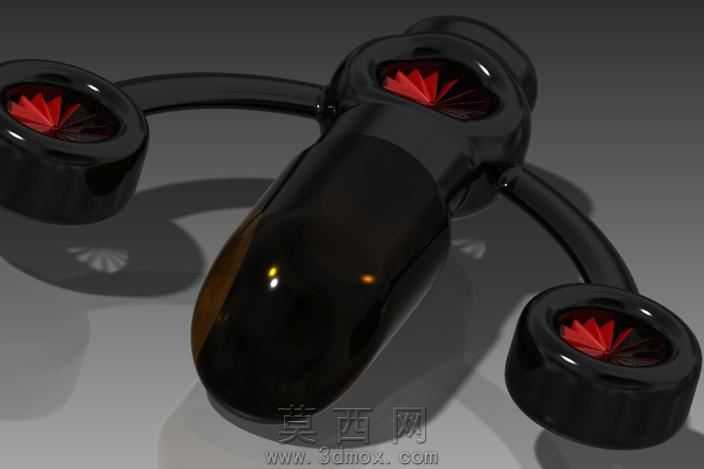

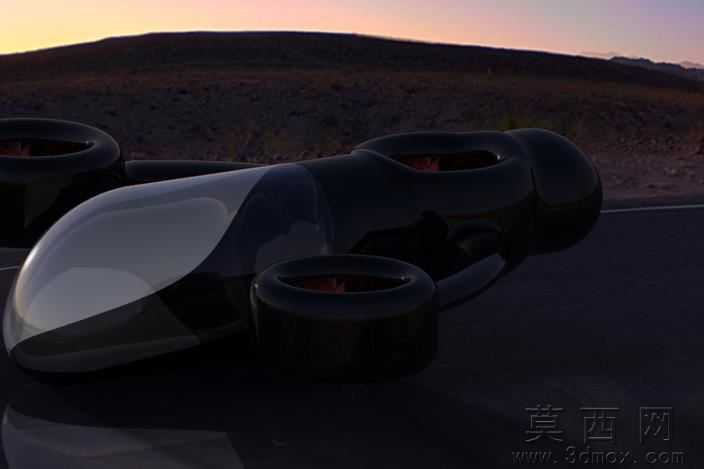

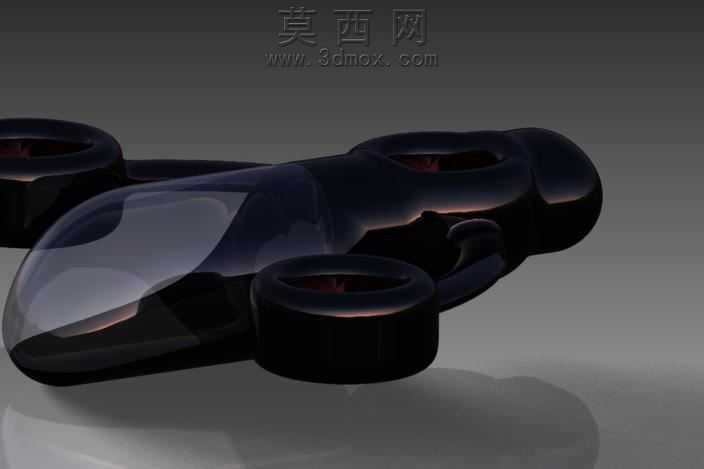

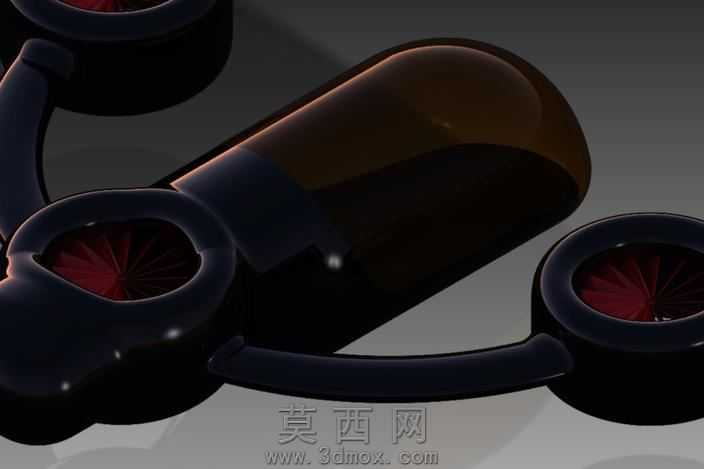

本作品为未来概念双旋翼无人直升机的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以对称式布局为核心设计逻辑，先绘制机身主体的中心基准面，以流线型水滴状曲面作为机身主体轮廓，通过放样、曲面缝合、实体加厚等命令构建出一体化的机身壳体，机身前端预留航电设备安装腔体，曲面过渡处全部采用G2连续曲率处理，保证外观的流畅性与气动合理性。两侧旋翼臂采用等截面直臂结构，从机身中部对称向外延伸，臂端设置涵道式旋翼安装座，涵道外壳采用圆角过渡的环形结构，既可以保护旋翼桨叶，也能优化旋翼工作时的气流场，降低飞行噪音与气动损耗。建模过程中对各部件的装配约束进行了完整定义，旋翼臂与机身采用同轴心配合加端面重合配合，涵道与旋翼臂采用过盈装配的约束模拟，整体模型无干涉、无破面，所有特征保留完整参数可编辑性，可根据后续需求调整旋翼臂长度、涵道直径、机身容积等核心参数。渲染阶段采用深色亮面烤漆作为机身主体材质，调整材质的反射率、粗糙度参数，模拟高光黑色工程塑料的质感，在场景中添加地面反射平面，设置三点布光方案：主光源从斜上方45度投射，勾勒机身曲面轮廓，辅光源从两侧补光消除暗部死黑，背光源添加轮廓光突出产品边缘，最终渲染图呈现出精致的科技感与未来感。设计思路上，该作品探索了未来小型无人直升机的简化布局方案，摒弃传统直升机的尾桨结构，采用双涵道旋翼差速控制实现姿态调整与航向控制，相比传统布局结构更简洁、维护成本更低，可适配3旋翼或5旋翼的拓展变体，适用于短途侦察、小型载荷投递等应用场景，整体结构紧凑，外壳一体化设计可降低飞行风阻，涵道结构提升低空飞行的安全性，避免桨叶外露造成的碰撞风险。
