减压阀用橡胶轴成型模腔结构设计

　　在流体控制领域，减压阀作为管路压力调节的核心元件，其内部橡胶轴类密封件的成型精度直接决定了阀件的调压稳定性与使用寿命，这类橡胶轴模腔正是对应密封件硫化成型的核心工装部件。从实际产线应用来看，这类模腔主要适配减压阀中动密封橡胶轴的批量硫化生产，安装于平板硫化机的工作台面，通过上下模合模后的封闭型腔完成橡胶原料的热压成型，成型后的橡胶轴直接装配于减压阀的阀芯联动部位，承担阀芯往复运动时的动密封职责，避免阀腔内部高压介质沿阀芯配合间隙泄漏，保障出口端压力稳定在设定区间。

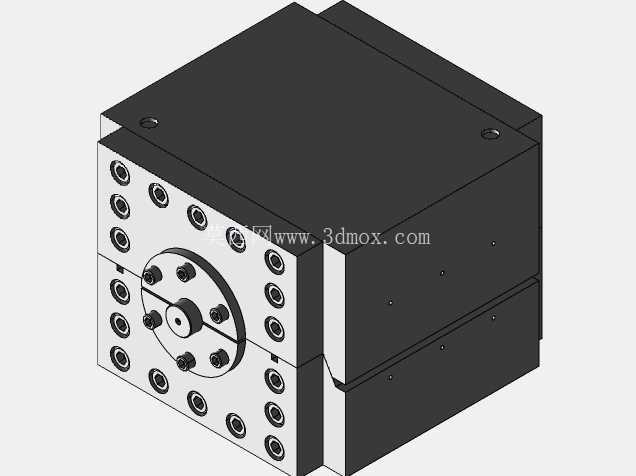

　　从结构设计逻辑来看，这套模腔采用整体式方块模架布局，主体采用上下对开的分模结构，分模面沿橡胶轴的轴向最大轮廓处设置，避免成型后工件出现飞边影响密封配合精度。模腔正面的法兰式安装面均匀布置了多组内六角紧固螺钉孔，用于合模后上下模体的刚性锁紧，防止硫化过程中模腔内橡胶原料受压胀模导致工件尺寸超差；中心区域设置的同轴定位凸台与成型腔直接连通，凸台上的多组锁紧螺钉用于固定成型镶件，针对不同轴径规格的橡胶轴，仅需更换中心镶件即可完成快速换产，无需整体更换模架，大幅降低多规格产品生产的工装成本。模体侧面设置的多组细小通孔为温控流道接口，可接入导热油或电热棒，保障硫化过程中型腔各区域温度均匀控制在橡胶硫化工艺要求区间，避免局部温度不足导致橡胶硫化不完全、或温度过高造成橡胶老化开裂，影响成品密封件的弹性与耐磨性能。

　　从安装边界与尺寸配合来看，模体整体采用方正的立方体结构，各安装面的平面度公差控制在0.02mm以内，上下模合模后的定位销配合间隙不超过0.01mm，保障型腔同轴度满足橡胶轴的壁厚均匀要求，避免成型后的橡胶轴出现壁厚偏差导致动密封偏磨泄漏。正面法兰安装面的螺钉孔采用等圆心角均匀排布，保障合模时各点锁紧力均匀，不会出现模腔局部间隙过大导致的飞边过厚问题。中心成型腔的表面粗糙度要求达到Ra0.8，减少橡胶成型后的脱模阻力，同时保障橡胶轴外圆面的表面光洁度，降低阀芯往复运动时的密封摩擦阻力，延长密封件使用寿命。

　　在实际生产适配中，这套模腔的模架外形尺寸适配常规100吨级平板硫化机的安装槽尺寸，无需额外改装设备即可直接上机使用，模体外部的吊装螺孔方便工装的吊装转运与换模操作。设计过程中充分考虑了橡胶硫化的排气需求，在分模面处设置了深度0.02mm的排气槽，可在合模加压过程中快速排出型腔内的空气，避免成型后的橡胶轴内部出现气泡、缺料等缺陷，保障成品的致密度满足高压工况下的密封要求。同时模腔的进料口设置在模体侧面的隐蔽位置，采用侧浇口进料方式，进料口痕迹位于橡胶轴的非配合端面，成型后去除浇口不会影响密封配合面的精度，减少后续工件的修整工作量。

　　从工况适配角度，这类模腔成型的橡胶轴主要适配中低压给排水、工业气体管路系统中的减压阀产品，长期工作在0-1.6MPa的压力区间，工作温度覆盖-10℃到80℃的常规工况，因此模腔设计时充分考虑了长期热循环工况下的模体变形量，模架主体采用预硬模具钢加工，经调质处理后硬度达到HRC32-36，保障长期反复受热受压后模体不会出现塑性变形，维持型腔尺寸精度稳定，延长工装使用寿命。中心成型镶件采用更高硬度的合金模具钢制作，表面经氮化处理提升耐磨性，避免长期反复脱模过程中型腔表面被橡胶原料中的填充剂磨损，导致成型工件尺寸超差。
