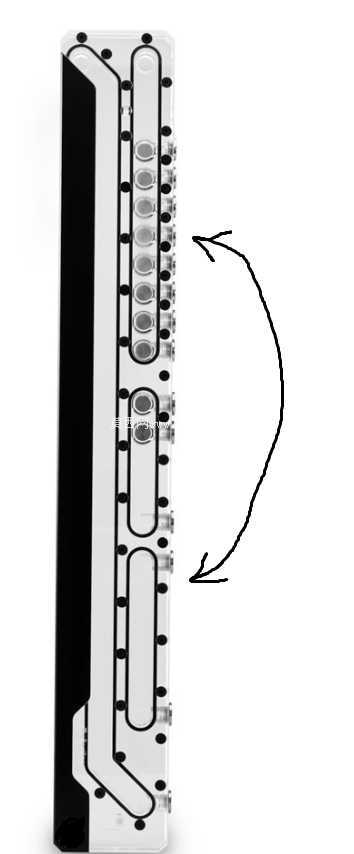

EKWB反射式水冷散热分流结构

　　该结构属于PC分体式水冷系统中的核心流道分配部件，主要应用于高端定制化水冷主机的水路规划场景，适配DK-05F类开放式机箱的内部布局，解决多冷头、多散热排场景下的水路走向杂乱、流阻不均的实际问题。不同于常规直出式分水结构，该反射式设计通过镜像流道布局，将进出水口的走向做对称反射处理，规避了原始直连结构中管路弯折角度过大、与机箱内其他硬件产生安装干涉的问题，实际装机时可让水冷管路的排布更贴合机箱侧壁走线空间，减少硬管弯折的工艺难度，降低管路因应力集中产生的漏液风险。

　　从功能特性来看，该结构集成了多组不同通径的流道接口，可同时对接CPU冷头、GPU冷头、前置冷排、顶置冷排等多个水冷回路节点，流道内部做了平滑过渡处理，没有直角死区，能有效降低冷却液在分流过程中的湍流损耗，保证各支路的流量分配均匀，避免出现单支路流量不足导致的散热效率下降问题。设计过程中优先考虑了安装边界的适配性，整体结构采用薄型扁平化设计，厚度控制在机箱侧壁预留的安装间隙范围内，不会侵占主板、显卡等核心硬件的安装空间，边缘预留的固定孔位完全匹配对应机箱的安装螺柱位置，不需要额外做打孔改装，安装时可直接通过螺丝固定在机箱内侧的指定位置。

　　流道接口的位置排布经过反复调整，反射式的布局让进出水接口的朝向更符合常规水冷管路的走线逻辑，连接冷排的接口朝向冷排安装位，连接冷头的接口朝向主板区域，大幅减少了管路的无效弯折长度，既可以降低整个水冷回路的整体流阻，提升水泵的工作效率，也能让整机的水冷管路外观更整洁规整。结构上的密封槽设计完全匹配标准水冷密封圈的尺寸规格，安装时只要放置对应规格的O型密封圈，按照标准扭矩锁紧固定螺丝，即可满足水冷系统的密封耐压要求，可承受常规分体水冷系统的工作压力，不会出现渗漏问题。

　　针对原始结构存在的品牌标识凸起、尺寸精度偏差问题，该结构做了针对性优化，去除了表面不必要的凸起标识，让结构表面更平整，贴合机箱安装面时不会出现缝隙，同时对所有流道的位置尺寸做了校准，保证接口位置的公差控制在水冷快拧接头的适配范围内，安装接头时不会出现偏位、滑牙的问题。镜像反射的流道设计还兼顾了双水路系统的搭建需求，可同时支持独立的CPU散热回路与GPU散热回路的分流控制，两个回路的流道完全独立密封，不会出现串液问题，满足高端超频玩家对双循环水冷系统的搭建需求。结构边缘做了倒角处理，没有尖锐毛刺，安装过程中不会划伤水冷管路或者安装人员的手部，所有孔位的位置度公差都控制在机械加工的合理范围内，无论是采用CNC加工亚克力、POM材质制作实物，还是直接3D打印制作原型件，都能保证装配的适配性，不需要二次修磨调整。
