EKWBQuantum系列7mm水冷延长适配接头

　　在PC分体式水冷散热系统的管路搭建场景中，这类7mm规格的延长接头是解决安装空间错位、管路走向避让的核心适配部件，很多装机场景里冷排、冷头的接口位置会和机箱结构、其他硬件产生干涉，直接接硬管或快拧会出现应力集中、管路弯折角度过大的问题，这时候就需要这类延长件来调整接口的伸出长度，给管路连接留出足够的操作空间，同时避免接头螺纹受力不均导致的漏液风险。

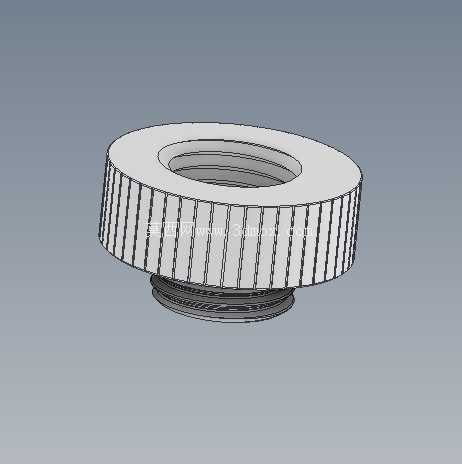

　　从结构设计来看，这个延长件采用了一体车削的主体结构，上部外圈做了直纹滚花处理，滚花的齿距和深度经过匹配，徒手拧紧的时候能提供足够的摩擦力，不需要借助扳手就能达到密封所需的预紧力，同时不会因为齿形过于尖锐划伤装机人员的手指，也不会在多次拆装后出现滚花磨损打滑的问题。下部的外螺纹段是标准的G1/4水冷通用螺纹，螺纹的公差控制在6H级，和市面上绝大多数冷头、冷排、水箱的内螺纹接口都能适配，螺纹根部做了退刀槽设计，避免拧紧时螺纹末端和对接面顶死，保证密封端面能完全贴合。中间的通孔是7mm通径，和常规水冷管路的通径保持一致，不会因为加装延长件出现通径缩窄的问题，避免增大水冷液的流动阻力，影响整个散热回路的流量表现。

　　安装边界上，这个延长件的总高度控制在合理范围，上部滚花段的外径比螺纹段大出约3mm，既给手指拧动留出了施力位置，也不会因为外径过大遮挡相邻的接口，很多冷排上的接口间距比较小，如果延长件的外圈直径过大，会导致相邻位置没法接其他接头，这个尺寸设计刚好适配多接口密集排布的冷排安装场景。下部螺纹段的长度经过校准，拧紧后不会出现螺纹旋入过深顶到冷排内部流道的问题，也不会因为旋入长度不够导致密封不足，端面的密封槽适配标准的O型密封圈，装配后密封圈的压缩量在20%-30%之间，既能保证静密封的可靠性，长期使用也不会因为密封圈过度压缩出现永久变形失效。

　　实际选型使用的时候，这类延长件主要用在几个典型场景：一是冷排安装在机箱冷排位后，接口被机箱钣金边缘遮挡，快拧接头没法完全旋入的时候，加一个7mm延长件就能把接口引出到钣金外侧，方便后续接水管；二是多个冷头并排安装的时候，比如CPU冷头和旁边的内存冷头距离过近，直接插快拧会出现接头干涉，用延长件调整接口高度就能错开干涉位置；三是走硬管的时候，管路的定位尺寸出现小的偏差，用不同长度的延长件来微调接口位置，避免硬管出现强行装配的内应力，防止长期使用后硬管开裂或者接头松脱。

　　设计这类零件的时候，首先要考虑的是通径的一致性，不能为了结构强度随意缩小内部流道的直径，否则会增加整个回路的流阻，导致水泵负载变大，散热效率下降；其次是滚花段的尺寸设计，既要保证徒手操作的便利性，也要控制外径尺寸，避免密集接口下的安装干涉；还有螺纹的同轴度要求，整个零件的内螺纹和外螺纹要保证同轴度在0.05mm以内，否则接好管路后会出现接头偏斜，导致硬管装配出现应力，软管也会因为偏斜出现弯折堵水的问题。另外零件的表面处理采用了阳极氧化工艺，既提升了金属表面的耐腐蚀性，避免长期接触水冷液出现氧化锈蚀，也能和其他水冷配件的外观质感保持统一，满足装机的外观一致性需求。

　　在三维建模过程中，这类零件的建模重点在于螺纹的收尾处理、滚花的特征简化、密封槽的尺寸精度，很多新手建模的时候会把滚花做全特征，实际上对于装配验证来说，滚花只需要做外观示意即可，重点要保证的是各个配合尺寸的准确性：螺纹的大径小径、密封槽的宽度和深度、滚花段的外径、总高度、内孔通径这些尺寸，必须和实际加工的尺寸保持一致，这样在做整机装配干涉检查的时候，才能准确判断这个延长件能不能适配对应的安装位置，避免实际装机的时候出现尺寸不符的问题。同时建模的时候要注意端面的倒角处理，下部外螺纹的起始端做了导向倒角，方便对准螺纹孔旋入，上部内螺纹的入口也做了倒角，方便对接快拧或者其他接头，这些细节虽然小，但是实际装配的时候会直接影响操作的顺畅度。
