笔记本电脑电源连接插头结构设计

　　日常办公场景里，笔记本电脑的供电稳定性很大程度依赖电源端的连接可靠性，这款电源连接插头的设计，正是围绕便携电子设备的高频插拔使用需求展开。从实际使用场景来看，这类插头需要适配桌面、差旅等多种使用环境，既要保证线缆弯折时的结构强度，也要避免插头本体与笔记本接口对接时出现松脱、接触不良的问题。

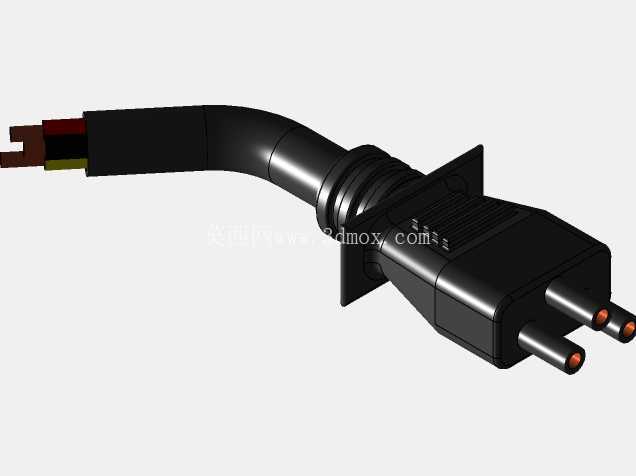

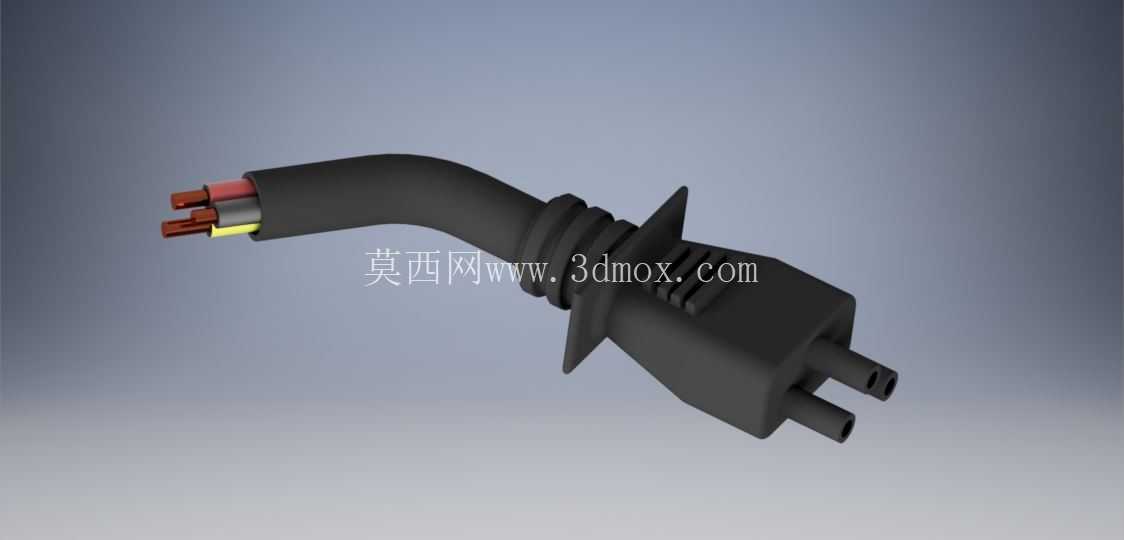

　　设计过程中首先考虑的是线缆出线端的防弯折结构，插头尾部设计的多道环形防折槽，能够在线缆被反复弯折、拉扯时分散应力，避免线芯在根部出现断裂——这也是消费类电源接插件最常见的失效点，日常使用中用户经常会拖拽线缆、或是让线缆在插头根部形成小角度弯折，普通直出结构的护套很容易在数千次弯折后出现护套开裂、内部铜芯折断的问题，带阶梯状防折筋的结构可以把弯折点逐步外移，让线缆的弯曲弧度更平缓，降低局部应力集中的风险。

　　插头本体的外形采用了符合人体工学的收腰造型，插拔时手指可以自然贴合插头两侧的平面，施力方向与插头插拔方向保持一致，避免斜向插拔对笔记本端的DC接口造成侧向挤压力，长期斜向插拔很容易导致笔记本主板上的接口焊盘脱落，这也是很多笔记本供电故障的诱因。插针部分采用了平行双圆柱结构，插针根部做了限位台阶，插入到位后台阶面会与接口端面贴合，既可以保证插合深度符合接触要求，也能避免插头过度插入损伤接口内部的弹片。

　　从安装边界来看，插头本体的最大外轮廓尺寸控制得较为紧凑，插合后突出笔记本机身的长度较短，不会在狭窄空间里因为突出过多被磕碰导致插头断裂；插头两侧的定位翼片在注塑时与本体一体成型，既可以在注塑生产时作为模腔定位的基准，也能在插拔时提供额外的受力点，同时避免插头插反——虽然双圆柱插针本身有防呆设计，但翼片的轮廓与接口周边的避让槽匹配，进一步降低了误插的概率。

　　内部结构上，线缆的三根线芯（火线、零线、接地）在插头内部做了分线固定，线芯与插针的压接位置被注塑层完全包裹，没有裸露的导电部分，满足安规要求的绝缘距离；线芯在内部预留了少量的冗余长度，即使线缆受到一定程度的向外拉力，拉力也会先被尾部的线卡结构承担，不会直接传递到压接点导致接触失效。注塑外壳采用的是耐温阻燃的PVC材质，表面做了细微的磨砂处理，既可以提升握持时的摩擦力，也能避免日常使用中沾染指纹、划痕，长期使用后外观不会出现明显的亮面磨损。

　　在实际选型适配时，这类插头需要匹配对应线径的电源线缆，线缆外径与尾部护套的内孔尺寸采用过盈配合，装配时通过注塑填充间隙，保证线缆与插头本体之间没有相对窜动；插针的直径、中心距严格匹配对应规格的笔记本电源接口公差，插合后的保持力在15N-30N之间，既不会因为太松导致轻微触碰就断电，也不会因为太紧导致插拔困难、长期使用磨损接口弹片。考虑到差旅场景下插头可能会和钥匙、U盘等物品放在一起，插头端面的插针外围做了略微突出的保护围边，即使插头端面被磕碰，冲击力也会先作用在围边上，不会直接碰歪插针导致插合失效。
