10mm规格墙面布线用钢钉式电缆固定夹

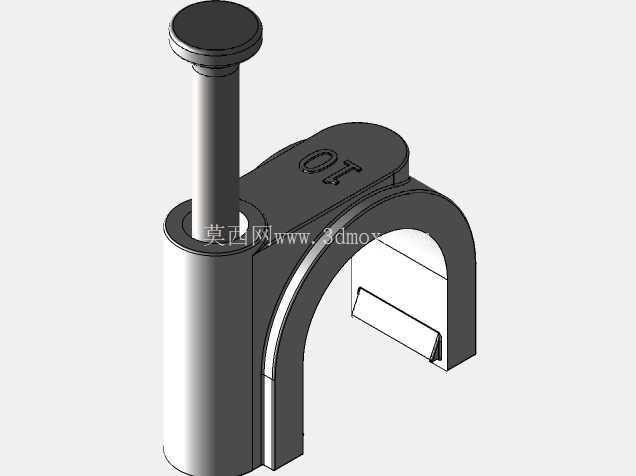

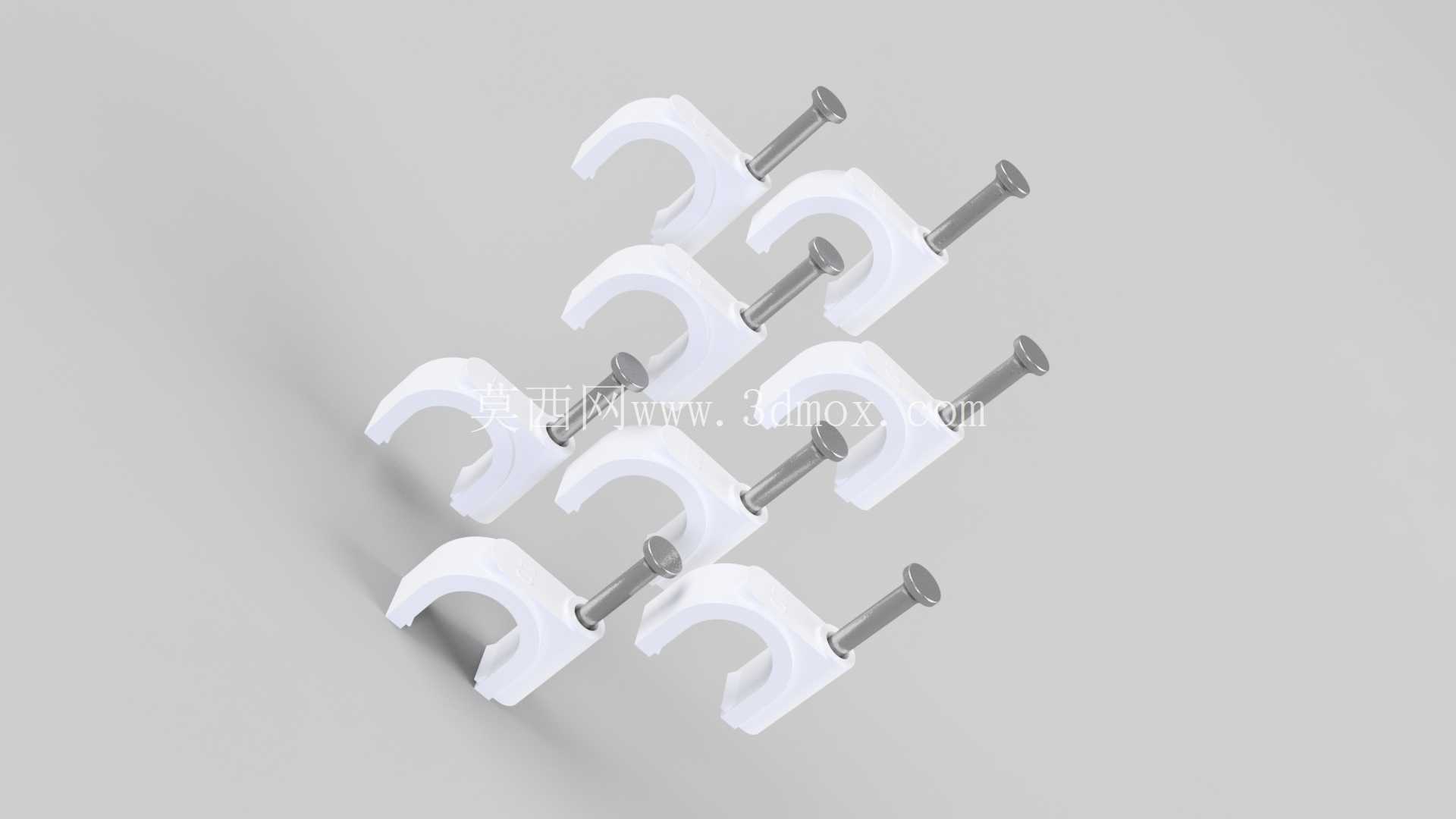

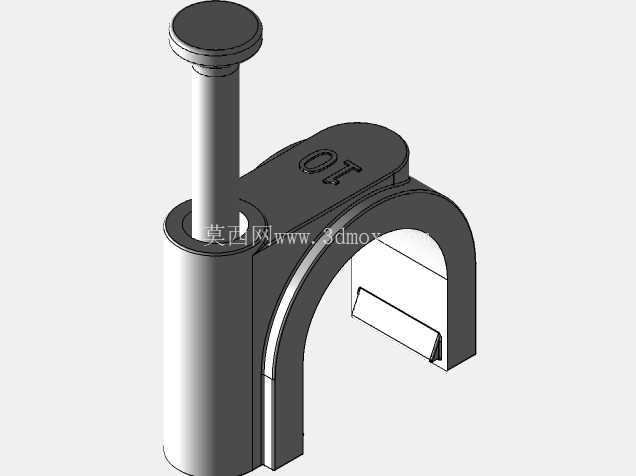

　　做弱电布线、家装水电改造还有设备柜内走线整理的时候，最容易忽略的就是线缆固定的小配件，很多人图省事用扎带捆或者胶带粘，后期维护换线的时候麻烦不说，线缆受力不均还容易磨损外皮留下安全隐患，这款10mm规格的钢钉式电缆夹，就是专门针对外径10mm左右的圆形线缆固定场景设计的，日常家装里的照明线、网线、有线电视线，还有工业现场的传感器信号线、小口径气动软管都能用。从结构上看，整个零件分为两个功能部分，白色的卡扣主体和配套的钢钉，卡扣部分采用带开口的C型环抱结构，开口处做了向外的微扩导向角，布线的时候不用把线缆从头穿到尾，只要对准开口稍微用力就能把线缆卡进卡槽里，单人操作不用额外辅助工具，比那种闭合式的线卡安装效率高不少。卡扣的内圆弧直径严格匹配10mm线缆的外径公差，卡入之后线缆不会出现松旷滑动，也不会因为卡扣过紧把线缆外皮压出永久变形，哪怕是用在有轻微振动的设备外壳走线场景，长期使用也不会出现线缆移位磨破的问题。卡扣的底座部分做了加厚的承力结构，钢钉的预埋孔和卡扣主体是一体注塑成型的，钢钉装入之后不会出现偏斜，往墙面、木质柜体、轻质砖面打钉的时候，受力能均匀传递到整个底座面，不会因为局部应力集中把塑料卡扣撑裂。

　　钢钉采用的是带防滑纹的钉帽设计，锤击的时候锤头不容易打滑，钉身的长度经过适配，打入普通砖混墙面之后，钉入深度足够提供稳固的拉拔力，不会因为线缆的自重或者后期拉扯出现掉钉的情况，同时钉尖做了钝化处理，运输和拿取的时候不容易划伤手，安装的时候也能避免钉尖崩碎墙面碎屑飞溅。设计这款固定夹的时候，首先考虑的是安装效率问题，传统的马鞍式线卡需要先对准位置穿螺丝，还要在墙面打孔塞膨胀管，装一个要好几分钟，这种钢钉一体式的结构，只要把线缆卡进卡扣，对准位置一锤就能固定，单点位安装时间不到十秒，批量布线的时候能省不少人工。

　　其次是材料选型，卡扣部分用的是有一定韧性的硬质工程塑料，低温环境下不会变脆开裂，南方梅雨季节也不会因为受潮发霉失去弹性，卡接的抱紧力能保持很多年不衰减，钢钉做了防锈镀层，哪怕是用在阳台、地下室这种潮湿的区域，也不会生锈流锈水污染墙面。安装边界上需要注意，这款线卡适配的是外径9.5mm到10.5mm之间的圆形线缆，要是线缆太细卡进去会松，太粗的话硬塞会把卡扣撑裂，固定的基面要选硬度适中的砖混墙面、木质板材或者轻质隔墙，要是固定在钢板或者混凝土强度特别高的墙面上，不能直接硬打钢钉，得先预钻直径略小于钉身的导向孔，避免钢钉弯折或者卡扣被反作用力震裂。

　　排布间距上，水平布线的时候每隔60到80厘米固定一个，垂直布线的时候每隔1米左右固定一个，转弯的位置要在弯头两侧5厘米的位置各加一个固定点，避免线缆转角处受力下垂。很多人布线的时候觉得这种小配件不重要，随便买便宜的凑合用，结果用个一两年塑料老化变脆，卡扣断裂线缆掉下来，重新返工的成本比当初买好配件的成本高好几倍，这款电缆夹的结构设计把安装便利性、固定可靠性还有长期耐用性都做了平衡，不管是家装水电工做明线布线，还是设备装配工做柜内走线整理，都是实用性很强的小零件，建模的时候把卡扣的抱紧间隙、钢钉的同轴度、底座的受力厚度都做了参数化还原，能直接用来做布线场景的装配模拟，也能作为配件选型的参考模型，导入装配环境里可以直接验证线缆排布的固定点位置是否合理，避免实际安装的时候出现固定件和其他结构干涉的问题。
