内置热交换器定制储液器水冷组件

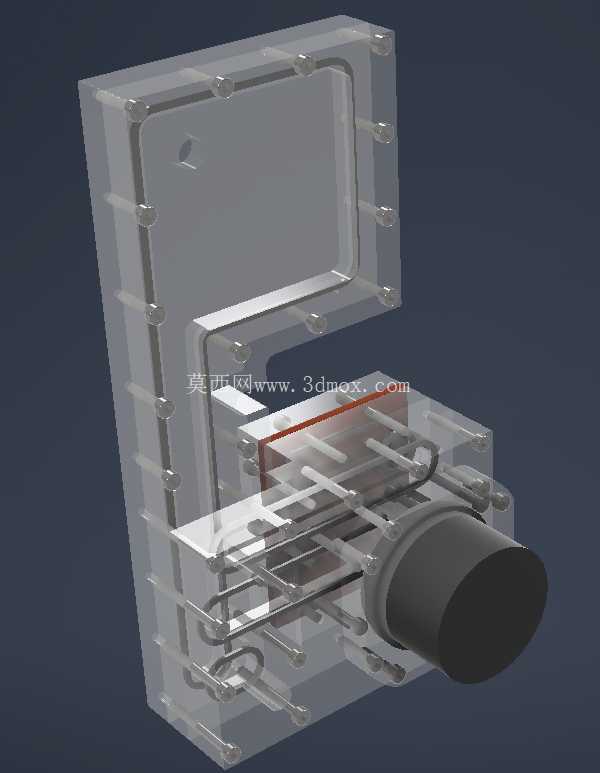

　　在桌面级高性能计算设备的散热系统搭建场景中，液冷回路的储液与换热集成设计一直是结构工程师优化空间利用率的核心方向，这款集成内置热交换器的定制储液器，正是针对紧凑装机环境下的液冷回路需求完成的结构设计。从实际装机的边界约束来看，该组件采用L型弯折的主体轮廓，能够贴合机箱内部转角区域安装，充分利用常规直型水箱无法覆盖的边角空间，主体外壳采用透明可视化结构设计，可在设备运行过程中直接观察内部冷却液液位、流动状态以及气泡残留情况，方便运维人员快速排查回路积气、漏液等潜在故障。

　　组件的核心功能集成在储液腔内部，热交换管路沿储液腔内壁排布，冷却液在储液腔暂存的过程中即可完成与换热介质的热量交换，无需在回路中额外串接独立换热器，大幅缩短了液冷回路的管路长度，减少了管路接头数量，从结构层面降低了漏液风险。储液器的进出液接口位置经过多轮装机适配调整，对接D5水泵的输出端时，管路走向可顺着L型腔体的弯折方向自然排布，避免管路出现小半径弯折导致的流阻增大问题，同时接口处预留了标准管接头的安装空间，可兼容不同管径的快插接头、硬管对接头，适配不同装机方案的管路选型需求。

　　在排气性能的设计考量上，该储液器的腔体内部设置了导流结构，当水泵输出的冷却液进入腔体后，会顺着导流结构形成稳定的旋流，带动液体中裹挟的气泡向腔体顶部聚集，配合腔体顶部预留的排气阀安装位，可快速排出回路内的积气，避免气泡进入水泵叶轮腔导致的水泵噪音增大、流量衰减甚至气蚀损坏问题。从安装固定的结构设计来看，储液器的外侧壁预留了多组标准安装孔位，孔位间距符合常规机箱水冷安装位的通用尺寸规范，既可以通过配套的支架固定在机箱的水冷排安装位，也可以利用扎带、磁吸支架等辅助固定件灵活固定在机箱内部的空闲区域，安装边界可适配从ITX小机箱到全塔机箱的不同内部空间尺寸。

　　腔体的密封结构采用周向均匀分布的紧固件压紧密封垫的设计，紧固件沿腔体拼接缝均匀排布，保证密封垫各位置的压紧力一致，避免长期使用后因密封垫受力不均出现的渗漏问题，同时紧固件采用标准内六角规格，方便用户后期拆解维护、清理腔体内部的水垢或杂质。在实际的液冷回路应用中，该储液器可同时承担储液、换热、排气三大核心功能，替代传统方案中独立储液罐、独立换热器、排气阀三个独立部件，大幅减少液冷系统的部件数量，降低装机的复杂度，同时集成化的结构也减少了回路中的流阻损失，让水泵的输出效率得到更充分的发挥，提升整个液冷系统的散热效率。针对电脑硬件超频、长时间高负载运行的使用场景，内置的热交换器可扩大冷却液的换热面积，让储液腔内的冷却液温度更均匀，避免局部高温冷却液直接进入冷头导致的硬件温度波动问题，稳定的液温控制也能让硬件始终工作在合适的温度区间，延长硬件的使用寿命。
