圣家族教堂双扭曲柱结构设计方案

　　这类双扭曲立柱最早应用于大型宗教建筑的竖向承重体系，区别于常规等截面圆柱、方柱，其沿高度方向的连续双螺旋扭转造型，在满足竖向荷载传递的基础上，能够优化建筑内部的光影分布，适配大跨度无梁殿式的内部空间布局。从结构受力角度看，立柱表面沿高度延伸的直槽并非单纯装饰构造，槽道的存在能够调整柱身截面的惯性矩分布，在同等耗材量下提升柱身的抗侧移刚度，应对大空间建筑的水平风荷载与微小地震作用下的形变需求。

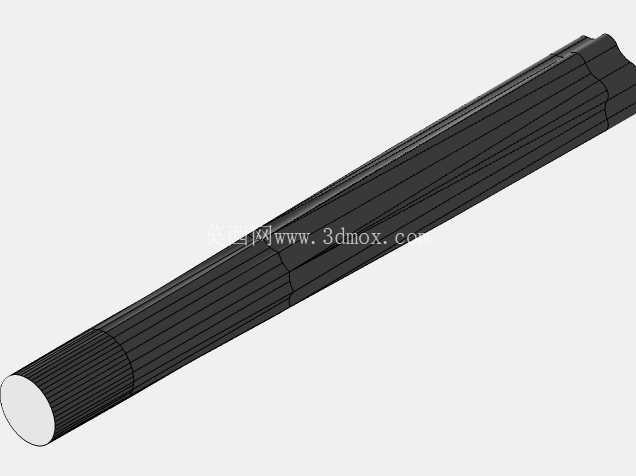

　　设计这类异形柱时，首先要确定双螺旋轮廓的导程参数，导程过大会导致扭转特征不明显，无法匹配建筑的造型需求，导程过小则会增加柱身截面的突变程度，造成应力集中区域，提升加工成型的难度。建模过程中需要先建立中心定位轴线，沿轴线按等间距布置截面轮廓，每个截面相对于上一截面绕中心轴旋转固定角度，再通过双轨放样生成连续柱身，最后在柱身表面切割出均匀分布的直槽，槽道的深度需要控制在柱身半径的六分之一到五分之一之间，过深会削弱柱身的有效承重截面，过浅则无法呈现设计要求的肌理效果。

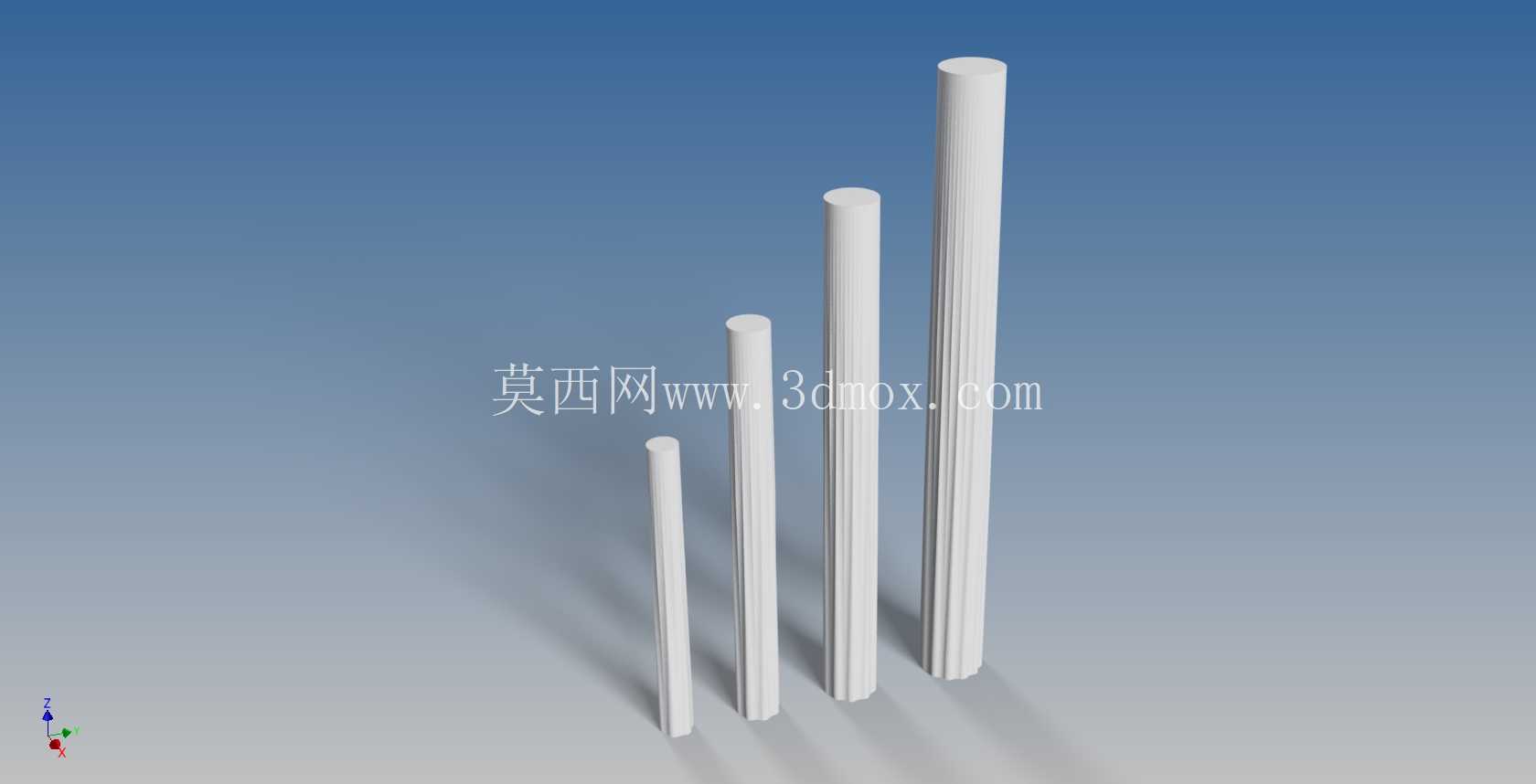

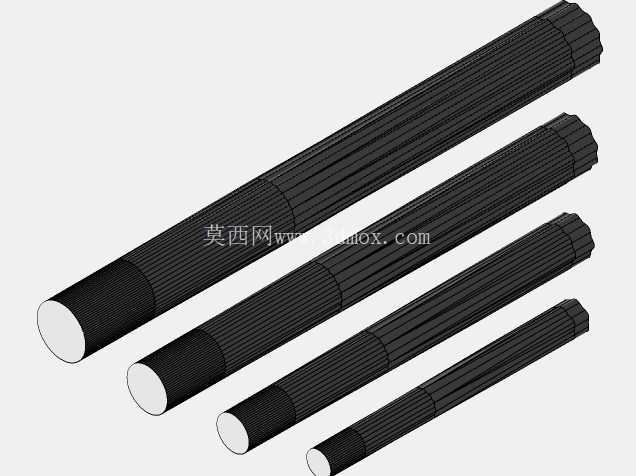

　　从安装边界来看，这类立柱的柱脚需要与建筑基础的预埋钢板可靠连接，柱脚端设置15到20毫米的安装找平段，该段为无扭转的等截面圆柱，方便现场安装时调整垂直度，柱顶端需要与上部屋盖的承重梁预留连接接口，接口位置要避开螺旋槽道的分布区域，保证连接面的平整性，避免局部应力过大造成柱端破损。不同高度的立柱适配不同的空间位置，高度较低的立柱布置在建筑侧廊区域，高度较高的立柱布置在主殿核心区域，整套立柱的扭转角度保持统一，保证整体视觉效果的协调性。

　　在实际工程应用中，这类异形扭曲柱的加工早年依赖人工预制，成型周期长，尺寸精度难以保证，随着数控加工技术的普及，现在可以通过多轴数控设备直接加工成型，或者采用预制模具浇筑的方式批量生产，大幅缩短生产周期，同时保证柱身轮廓的一致性。柱身的表面处理需要匹配建筑的整体风格，石材材质的立柱需要做表面哑光处理，避免强光反射造成的光污染，金属材质的立柱则可以根据需求做拉丝或者喷涂处理，提升耐候性能。

　　从结构适配性来看，双扭曲的柱身造型能够将上部屋盖的荷载均匀传递到基础，螺旋形的轮廓可以分散柱身表面的应力流，避免常规直柱在长期荷载下出现的竖向开裂问题。同时柱身的直槽可以作为建筑内部管线的隐藏通道，在不额外占用空间的前提下，布置照明线路与消防管线，提升建筑内部空间的整洁度。在进行三维建模时，需要特别注意柱身扭转过程中截面的平滑过渡，不能出现局部的褶皱或者棱角，否则不仅影响外观效果，还会在加工过程中出现刀具碰撞的问题，增加加工难度与废品率。建模完成后需要进行有限元受力校核，验证在设计荷载下柱身的最大形变值是否在规范允许范围内，应力集中区域的数值是否低于材料的许用应力，保证结构的安全性。
