AutodeskInventor钣金支座结构设计实例

　　本次呈现的钣金结构件，是工业电控柜、小型设备机架内部常用的侧装支撑构件，日常多用来承装小型控制模块、接线端子排或是轻量化传感单元，在低压成套设备、桌面型实验装置、小型自动化单机的内部排布中十分常见。这类构件不需要承担大吨位载荷，核心要求是安装定位精准、折弯后无明显形变、装配时不与周边走线、相邻构件发生干涉，同时要兼顾钣金加工的工艺可行性，避免出现无法落料、折弯干涉的设计缺陷。

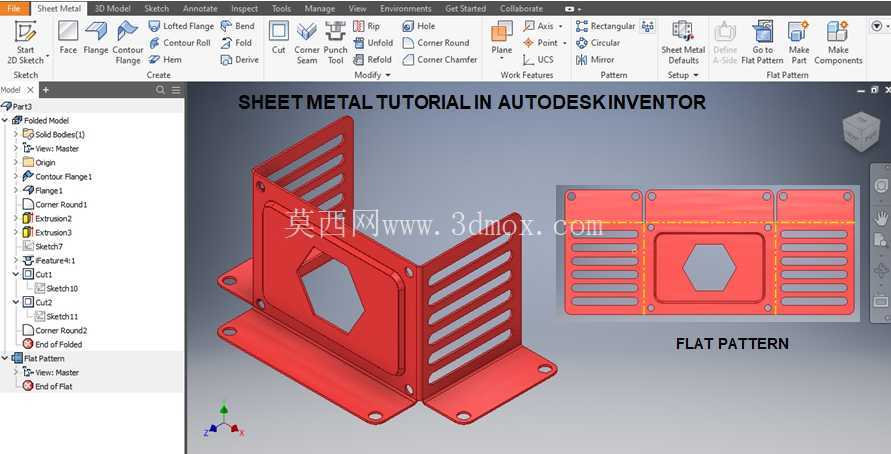

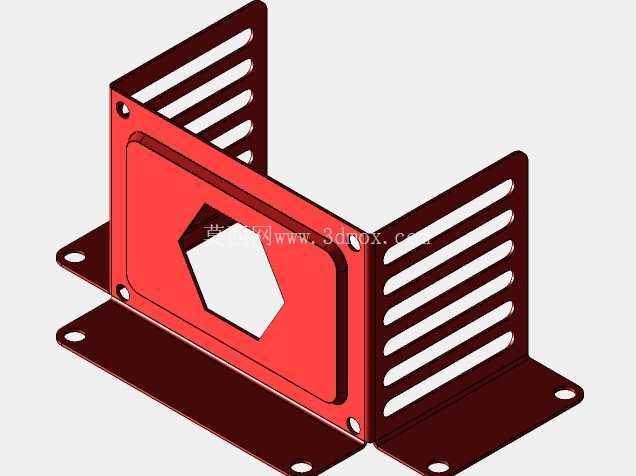

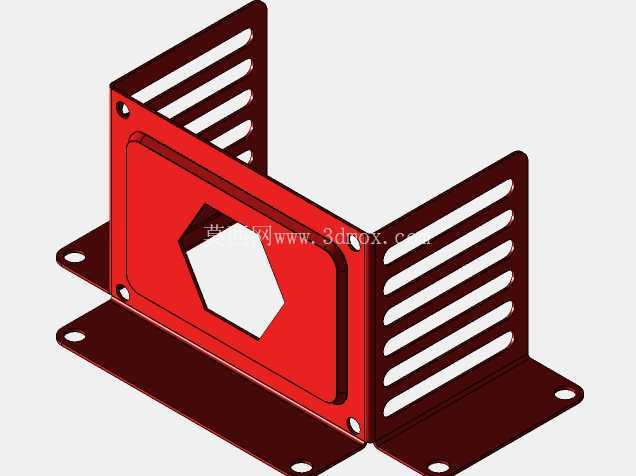

　　从结构设计逻辑来看，整个构件采用单张钣金板材经落料、冲孔、折弯工序一体成型，没有额外的焊接拼接结构，能最大程度减少加工工序，降低批量生产的成本与形变概率。底部设置的两个带安装孔的折边，是整个构件的安装基准面，安装孔位的中心距严格匹配常用工业铝型材的槽距标准，既可以直接通过螺栓固定在铝型材框架的安装面上，也能适配冷轧钢板焊接机架的预装螺孔，安装时不需要额外制作转接件，适配性较强。两个垂直向上的侧立壁是主要的承载面，壁面上开设的多组长条形散热槽，一方面可以减轻构件自身重量，另一方面能为安装在立壁内侧的电子元件提供对流散热通道，避免密闭空间内热量积聚影响元件使用寿命；立壁上预留的六角形开孔，是专门为嵌入式快装接头、穿线格兰头设计的安装位，开孔尺寸匹配常用规格的紧固件公差，不需要现场二次扩孔就能完成装配。

　　设计过程中需要重点控制折弯边的内R角参数，匹配常规钣金折弯模具的R角规格，避免折弯时出现外侧板材拉裂、内侧起皱的问题；所有落料边缘都预留了合理的工艺毛刺去除余量，不会出现锐边割伤装配人员、损坏线缆绝缘层的隐患。构件的平板展开状态完全符合钣金加工的排样要求，没有出现无法通过常规数控冲床、激光切割机加工的异形窄缝，展开后的板材利用率处于较高水平，批量下料时能有效减少边角料浪费。

　　在安装边界的把控上，整个构件折弯成型后的总高度、总宽度、安装基准面到立壁安装面的垂直距离，都严格控制在常规小型安装舱的内部尺寸范围内，装配后不会突出设备的安装平面，也不会和舱门、内部走线槽发生位置冲突。立壁上的散热槽排布避开了折弯应力集中区域，不会因为开槽导致折弯处的结构强度大幅下降，在常规安装载荷下不会出现立壁变形、安装面偏移的问题。底部安装折边的折弯角度严格控制在90度公差范围内，保证安装后整个构件的垂直度符合装配要求，不会因为安装面倾斜导致后续装载的元件出现对位偏差。

　　这类钣金构件的设计核心，是在满足安装承载、功能需求的前提下，尽可能简化加工工序，提升工艺可行性，很多刚接触钣金设计的人员容易忽略折弯止裂槽、展开系数补偿、安装孔位边距这些细节，最终导致加工出来的零件无法顺利装配，或是在折弯处出现开裂变形。这个实例完整覆盖了钣金从平板落料、特征开孔到折弯成型的全流程设计要点，包括散热孔的排布逻辑、安装位的公差预留、折弯边的长度控制，都贴合实际批量生产的工艺要求，没有出现理想化的无法落地的设计结构，对于掌握钣金设计的核心逻辑、理解工艺与结构的匹配关系有很强的参考价值。
