微压板装式MPR系列压力传感组件

　　这款板装式微压检测传感组件，主要面向低压气动回路、洁净气体管路、小型流体控制系统的压力信号采集场景，在医疗呼吸设备、小型环境检测装置、实验室气路控制单元、消费级气动小家电这类对安装空间有严格限制的设备中应用十分广泛。不同于常规螺纹安装的工业压力传感器，该款采用板端贴装的结构形式，不需要在设备壳体上预留大尺寸的螺纹安装孔，也不需要额外配置安装转接座，能够直接贴合固定在设备内部的安装基板上，大幅压缩传感单元在设备内部的占用空间。

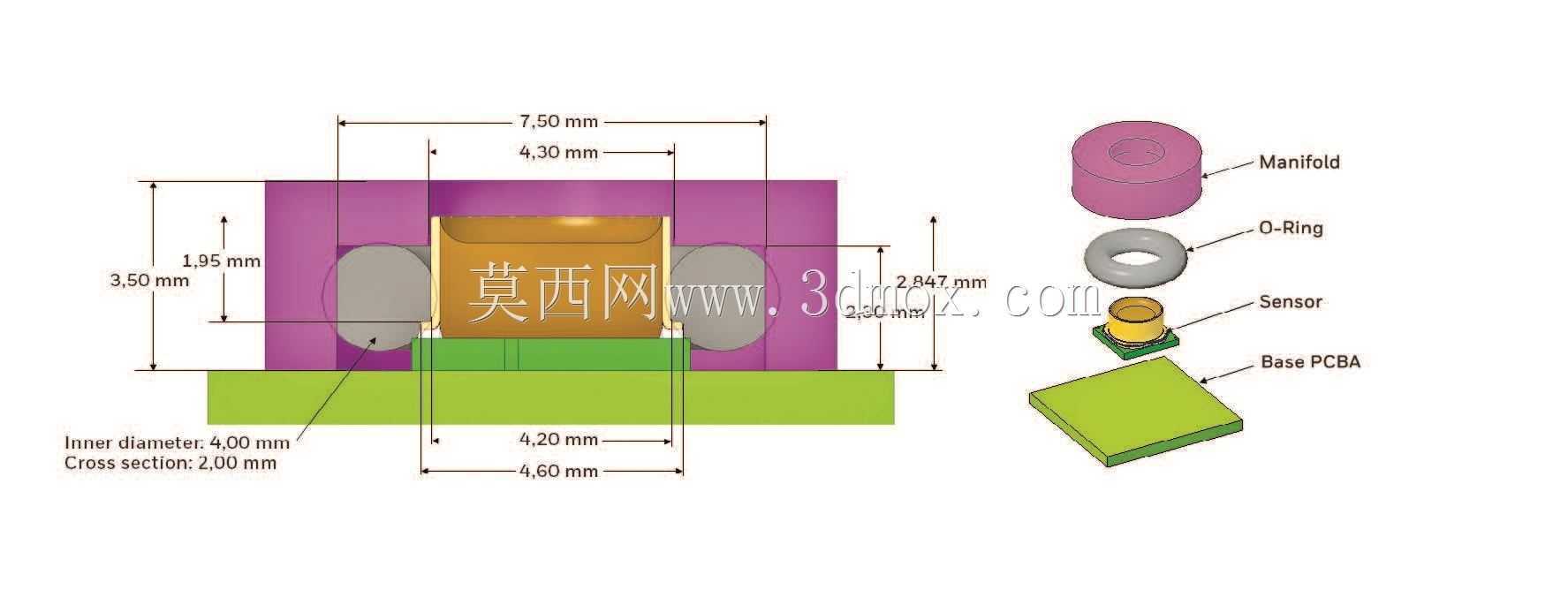

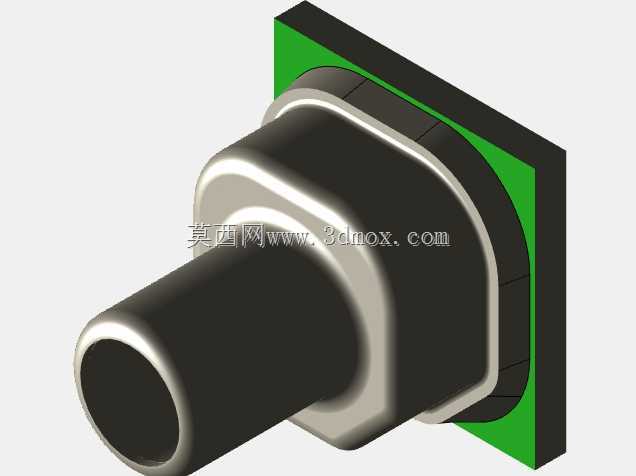

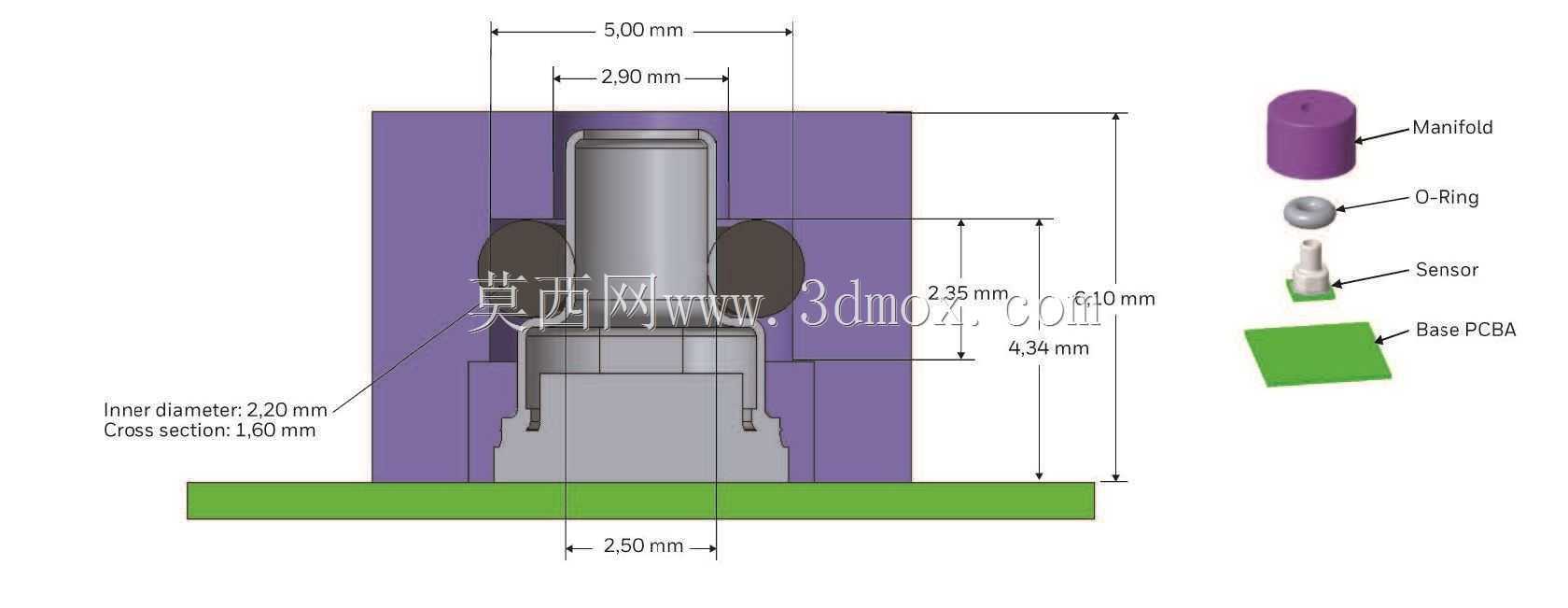

　　从结构设计逻辑来看，这款传感组件优先考虑了板端集成的安装便利性，主体检测端采用圆柱形伸出结构，伸出段的外径做了统一公差控制，能够直接对接设备内部的气路引压管，不需要额外配置转接头；引压端面做了平口处理，配合管路端的密封圈就能实现可靠的低压密封，避免微压检测场景下的气体泄漏导致检测数值偏差。尾部的安装基板采用方形法兰式结构，基板上预留了对称的固定点位，既可以采用卡扣卡接的方式快速固定在PCB板或者设备安装板上，也可以通过微型螺丝做锁附固定，适配不同设备的装配工艺需求。

　　功能层面，这款传感组件针对微压检测场景做了结构优化，内部的感应膜片位置靠近引压端口，能够减少引压腔的死区容积，降低压力传导的延迟，对于动态变化的微压信号也能做到快速响应，不会因为腔室残留气体导致信号反馈滞后。外壳主体采用硬质工程塑料材质，既能够满足常规工业场景的结构强度要求，也能控制整体组件的重量，避免在轻薄型设备上因为传感组件重量过大导致安装基板变形。金属质感的外层防护圈包裹在感应主体外侧，能够在装配过程中避免工具磕碰损伤感应主体结构，同时也能提升引压段的结构刚性，在插拔引压管的时候不会因为受力导致内部感应元件移位。

　　安装边界方面，这款组件的方形安装基板边长控制在小尺寸范围内，安装时只需要在基板上预留对应大小的平整安装面，不需要在安装面周围预留过大的操作空间，因为固定点位都设置在基板的边角位置，采用微型螺丝锁附时只需要很小的操作空间就能完成装配。引压圆柱段的伸出长度经过优化，既能够保证引压管有足够的插接深度，不会因为插接过浅导致管路脱落，也不会因为伸出过长导致在设备内部和其他元器件产生干涉。引压段的中心轴线和安装基板保持垂直，装配完成后引压方向垂直于安装板面，方便设备内部的气路管路排布，不需要额外弯折管路来对接传感端口。

　　在实际选型适配过程中，这类板装微压传感器通常用在对设备整体体积有严格要求的场景，比如便携式的气体检测设备、桌面级的小型气动实验装置、家用的呼吸类健康设备，这类场景既要求压力检测的精度能够满足微压量程的需求，又要求传感元件不能占用过多的内部空间，同时装配流程要足够简单，能够适配自动化产线的快速装配要求。这款组件的结构设计刚好匹配这类需求，没有多余的冗余结构，所有的结构特征都服务于安装便利性和检测可靠性，基板上的定位特征能够和安装板上的定位柱快速配合，装配时不需要反复调整位置，就能保证引压端口和管路的同轴度，减少装配不良导致的漏气问题。

　　从结构建模的角度来看，这款组件的建模过程需要重点关注几个配合尺寸的公差控制：首先是引压圆柱段的外径公差，这个尺寸直接和引压管的内径配合，公差过大会导致管路插接过松容易脱落，公差过小则会导致装配时插接困难，甚至会撑裂软质的引压管路；其次是安装基板上固定点位的位置度，这个尺寸直接影响传感组件在安装板上的定位精度，如果位置度偏差过大，会导致引压端口和设备上的引气接口错位，无法完成管路对接；另外引压段和安装基板的垂直度也需要严格控制，如果垂直度偏差过大，装配完成后引压管会出现歪斜，不仅影响管路排布的整齐度，长期使用还会因为管路的侧向应力导致传感组件固定松动，影响检测稳定性。

　　不同于工业场景下的高压压力传感器，这款微压板装传感器不需要承受高压载荷，所以结构设计上没有做厚重的金属承压外壳，而是采用轻量化的结构设计，在保证结构强度满足使用要求的前提下，尽可能压缩整体体积和重量，这也是这类小型传感元件的核心设计思路——在满足功能要求的基础上，最大化减少空间占用，适配紧凑型设备的内部布局需求。同时，外壳的棱角位置都做了小圆弧过渡处理，避免在装配过程中尖锐的棱角划伤操作人员或者损坏设备内部的线束、管路等其他元器件，细节处的结构处理都贴合实际量产装配的需求。
