微型载货车辆驾驶室外观结构设计

　　本次设计的微型卡车驾驶室外框结构，主要面向城乡短途物流配送、厂区内部物料转运、农贸批发场景下的轻型载货车辆配套需求，这类小型卡车普遍承担着最后一公里的运输任务，行驶场景覆盖城市铺装道路、乡村非铺装路面、厂区硬化作业区，驾驶室作为驾乘人员的直接承载空间，其外框结构需要兼顾结构强度、造型辨识度、装配兼容性与后期维护便利性。

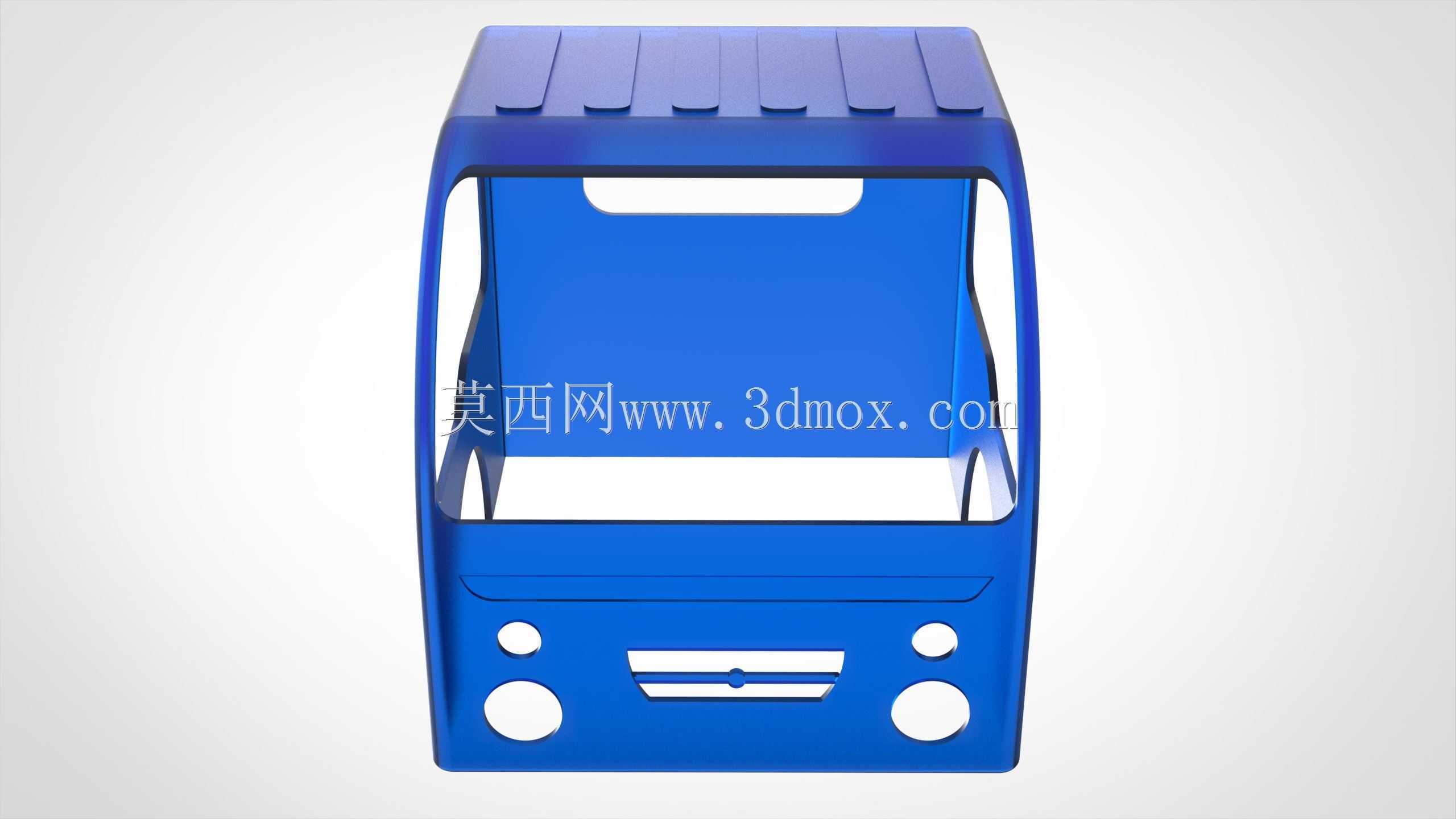

　　从实际使用场景出发，这类微型卡车的驾驶室不需要重型商用车的宽大卧铺空间，核心需求是为1-2名驾乘人员提供充足的操作空间，同时预留足够的前挡风玻璃视野，减少驾驶盲区。设计过程中优先采用一体化外框建模思路，将前脸造型、侧围边框、顶部加强结构整合为统一的壳体基准，避免多零件拼接带来的装配公差累积问题。前脸区域预留了两组圆形大灯安装位、中部进气格栅安装槽，下方对应设置了雾灯安装点位，所有安装孔位的边界尺寸都按照常规微型卡车通用灯具的安装规范设定，保证后续配套件选型时不需要额外做结构修改。

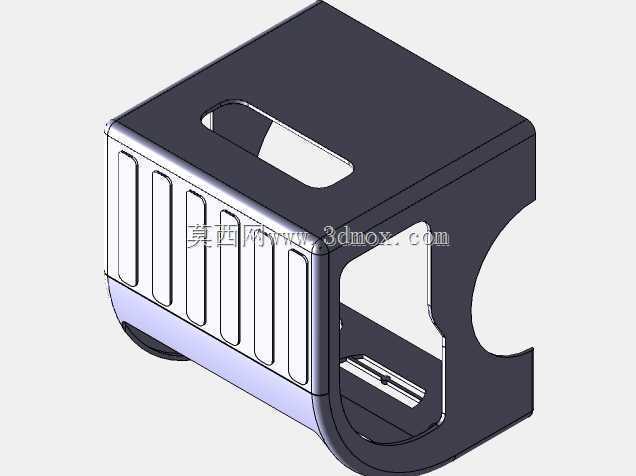

　　外框的侧围部分采用圆弧过渡设计，一方面可以降低车辆行驶过程中的风阻系数，在城乡道路中速行驶工况下减少不必要的动力损耗，另一方面圆弧曲面可以提升壳体的结构抗扭强度，当车辆在颠簸路面行驶时，驾驶室壳体承受的交变应力可以沿着曲面均匀分散，避免直角连接处出现应力集中导致的开裂问题。顶部设置了多道平行的凸起加强筋，不需要额外增加钣金厚度就可以提升顶部的抗压能力，满足车辆翻滚时的基础防护要求，同时加强筋的走向顺着车辆行驶方向布置，也能在雨天起到引导雨水流向的作用，避免雨水在前挡风玻璃上部形成大面积水幕影响驾驶视线。

　　前挡风玻璃的安装边框采用内凹式设计，预留了标准的玻璃胶打胶空间与密封胶条安装槽，安装边界的尺寸公差控制在合理范围内，保证玻璃安装后与边框的贴合度，减少行车过程中的风噪与漏水隐患。驾驶室前部的蹬车区域对应外框下部做了内收处理，预留出蹬车踏板的安装空间，同时避免车辆在狭窄路段转弯时外框下部与路肩发生剐蹭。整个外框的安装基准点设置在底部的四个连接点位，对应车辆底盘的驾驶室悬置安装位置，安装孔位的间距符合微型卡车通用底盘的悬置布置规范，可以直接适配多数同级别轻型载货底盘，不需要对底盘做额外改装。

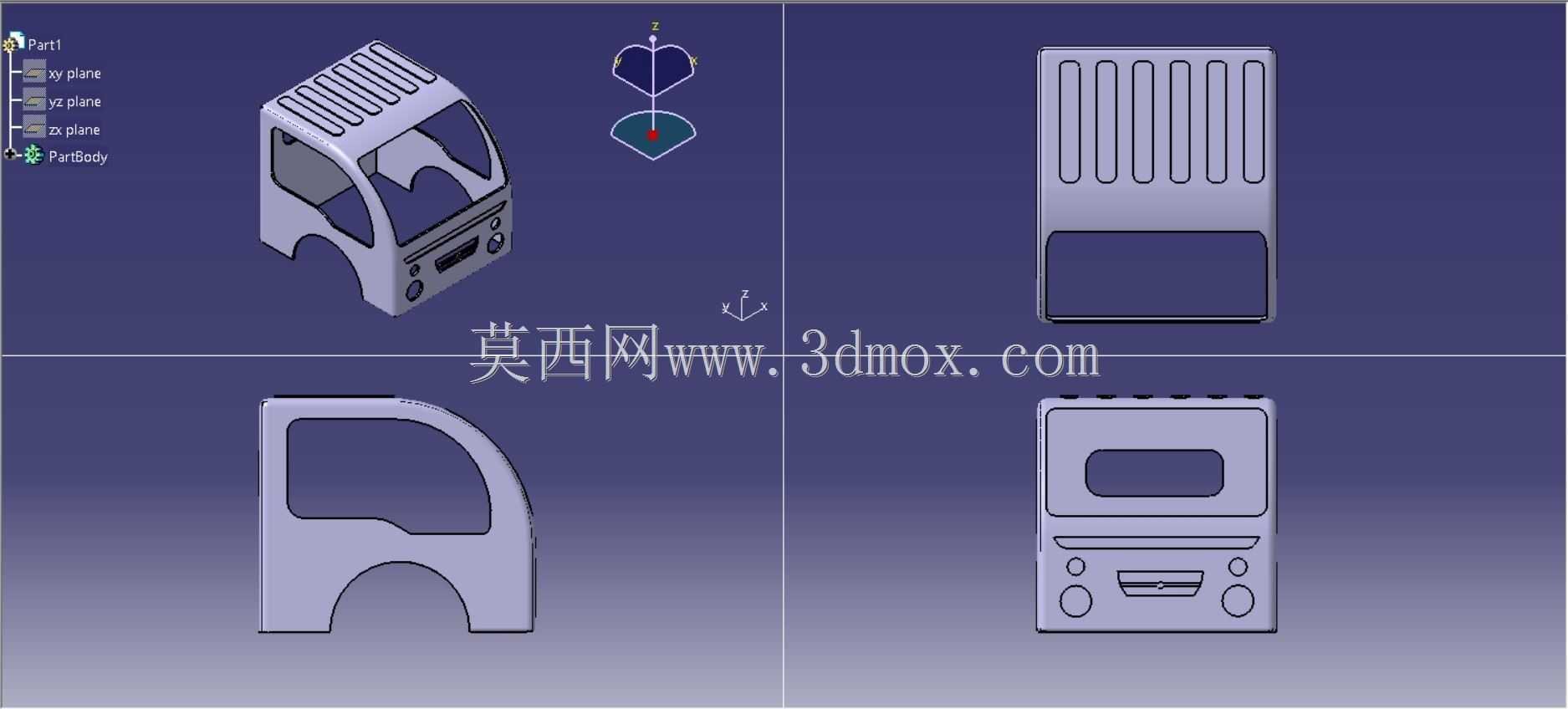

　　建模过程中采用草图绘制与零件特征模块结合的方式，先绘制外框的主轮廓草图，确定前脸、侧围、顶部的核心控制线，再通过拉伸、倒圆角、抽壳等特征完成基础壳体构建，之后逐一添加灯具安装位、玻璃安装槽、加强筋等细节特征，所有特征的参数都保留可编辑属性，方便后续根据具体车型的需求调整宽度、高度等核心尺寸。比如针对厂区内部使用的防爆型微型卡车，可以直接在现有模型基础上调整前挡风玻璃的开口尺寸，适配防弹玻璃的安装厚度；针对冷链运输版本的车型，可以在顶部加强筋的基础上增加制冷机组的安装点位，不需要重新构建外框主体结构。

　　从结构强度验证的角度，这个外框结构的壁厚按照常规商用车驾驶室钣金厚度设定，在关键的连接部位做了局部加厚处理，比如底部与悬置连接的区域、A柱与前脸的连接区域，这些位置在车辆行驶过程中承受的载荷最大，局部加厚可以在不显著增加整体重量的前提下提升结构强度。外框的后部预留了与驾驶室后围板连接的法兰边，法兰边上均匀布置了螺栓安装孔，保证后围板安装后的连接强度，同时法兰边的结构也可以为驾驶室内部的内饰板安装提供固定点位。

　　在实际的车型配套中，这类小型卡车驾驶室的外框还需要考虑后期维修的便利性，前脸的灯具安装位都采用了外装式设计，不需要拆卸整个前脸覆盖件就可以从外部更换灯泡或者灯具总成，降低后期维护的时间成本。外框的表面造型尽量减少复杂的曲面折角，一方面可以降低钣金冲压的模具成本，适合小批量的车型生产，另一方面也方便后期做漆面修复，减少钣金刮腻子找平的工作量。对于经常在狭窄巷道作业的车型，外框的四个角都做了大圆角处理，即使发生轻微的剐蹭也不会出现尖锐的凸起，降低对行人与周边物体的损伤风险。
