USB接口外置调制解调器结构设计

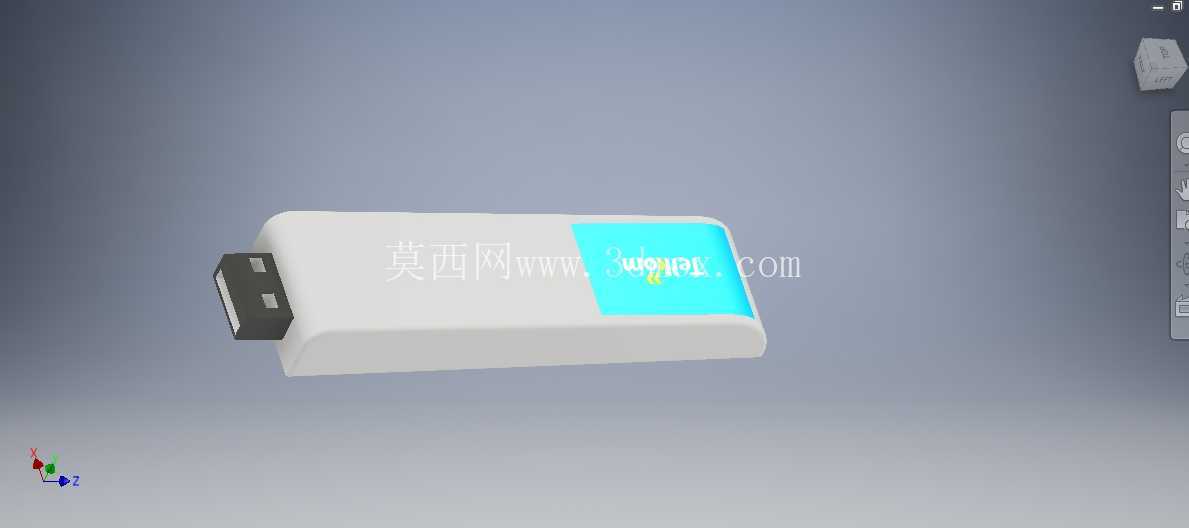

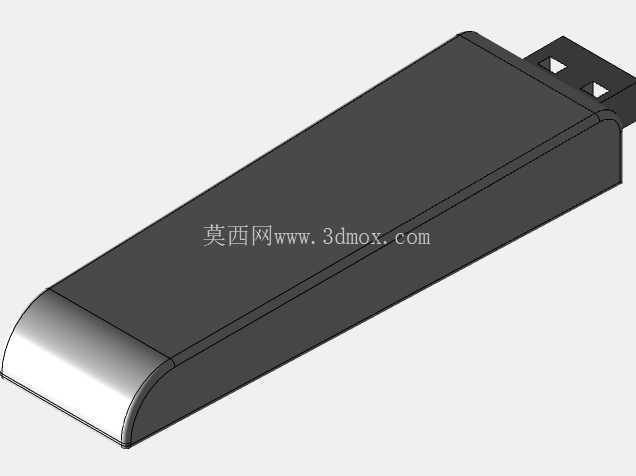

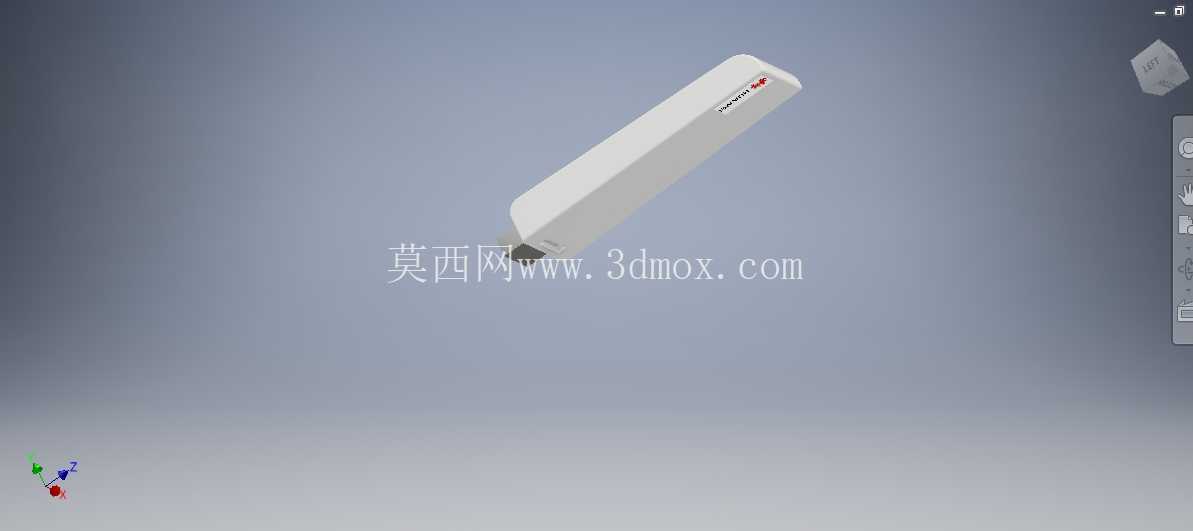

　　这款USB调制解调器的三维结构设计，核心围绕桌面端窄空间部署、即插即用的使用需求展开，整体采用长条状U盘式壳体构型，壳体主体为圆角矩形截面，长度方向沿USB公头插接方向延伸，截面宽度控制在18mm以内，厚度不超过10mm，整体外轮廓无尖锐棱角，所有棱边均做R0.8-R1.2mm的圆角过渡，既避免日常插拔使用时的磕碰划伤，也适配注塑成型的脱模工艺要求，减少壳体生产过程中的应力集中点。

　　USB公头直接集成在壳体一端，公头金属外壳与内部塑胶基座的配合公差严格按照USB-IF标准设定，公头伸出壳体端面的长度为12mm，金属外壳两侧的弹片预留0.3mm的弹性变形空间，保证与主机USB母座插接时的接触可靠性，同时避免插拔过程中出现卡滞、松脱的问题。壳体另一端为封闭端，内部预留了通讯模组、信号处理电路的安装空间，腔体内部设置了三处定位柱，分别对应PCB板上的定位孔，定位柱高度与PCB板厚度匹配，装配时PCB板可直接卡入定位柱，通过超声波焊接或者卡扣结构完成上下壳体的固定，无需额外螺丝紧固，减少装配工序的同时也降低了整体重量。

　　从实际应用场景来看，这类设备主要面向工业控制现场、老旧设备改造、嵌入式系统调试等场景，在没有内置网络接口的工业主机、单板计算机、老旧工控设备上，通过USB接口直接扩展拨号通讯能力，无需打开设备机箱加装扩展卡，也不需要额外的供电线路，直接从USB总线取电即可工作，适配现场快速部署、临时调试的使用需求。设计过程中重点考虑了插接状态下的受力情况，USB公头与壳体连接的根部做了局部加厚处理，加厚区域长度为5mm，壁厚从壳体主体的1.2mm增加到2mm，避免日常使用中频繁插拔导致公头根部断裂，同时壳体表面做了细微的磨砂纹理处理，既提升手持插拔时的摩擦力，也能减少日常使用中指纹、划痕的残留。

　　壳体上的标识区域预留了12mm*8mm的平面区域，用于印刷产品标识、状态指示灯的对位标记，指示灯位置设置在靠近USB公头的一侧，插接主机后用户可直接观察到通讯状态，无需调整设备角度。内部腔体的走线空间预留了足够的余量，信号线路与电源线路之间设置了0.5mm高的隔离筋，减少电源杂讯对通讯信号的干扰，保证数据传输的稳定性。整体安装边界完全适配标准USB接口的空间要求，当设备插入主机USB接口时，壳体外表面与主机面板之间的间隙控制在0.5mm以内，不会遮挡相邻的USB接口，即使在主机接口密集排布的情况下，也能正常使用，不会出现干涉问题。壳体上下盖的合模线设置在侧面居中位置，合模线处做了错位止口结构，止口配合深度为1mm，既可以提升壳体的装配精度，也能避免日常使用中缝隙进灰，提升设备在多尘工业现场的环境适应能力。
