家用小型燃气储存罐结构设计

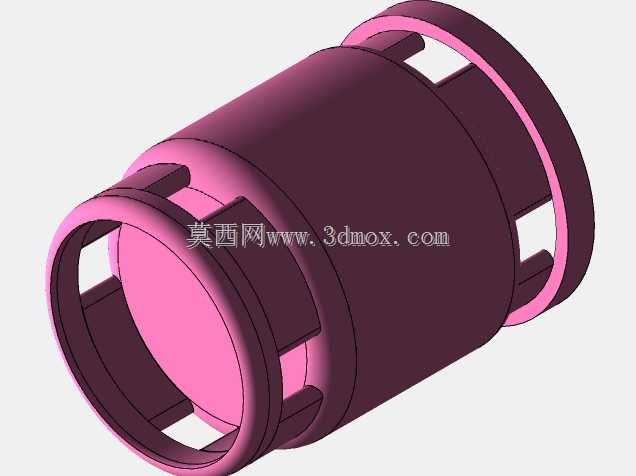

　　设计过程中首先考量的是家用场景的摆放边界，整体柱形直径控制在180mm范围内，总高度控制在320mm左右，既可以直接放置在厨房橱柜旁的地面区域，也可以适配常规家用燃气柜的内部安装尺寸，不会占用过多操作空间，同时底部端盖预留了10mm高度的支撑凸台，能够避免罐体直接接触台面残留的水渍，减少底部锈蚀的概率。上下端盖与中部罐体的连接采用卡扣加密封胶圈的组合结构，端盖内侧设计有三道环形定位筋，安装时可以直接卡入罐体端部的环形卡槽内，配合丁腈橡胶密封胶圈，既可以实现端盖的快速拆装，也能避免日常挪动过程中端盖脱落，同时在罐体发生轻微磕碰时，塑料端盖可以吸收大部分冲击能量，避免金属罐体直接受撞出现凹陷损伤。在民用燃气供应场景中，小型便携储气装置是不少未通管道燃气区域、临时户外炊事场景的核心配套部件，本次呈现的这款家用燃气储存结构，核心定位是满足家庭日常炊事的甲烷气体储存需求，适配常规台式、嵌入式燃气灶的接驳使用要求。从结构设计逻辑来看，整体采用三段式柱形布局，上下端为粉色工程塑料防护端盖，中部为金属材质的储气主体，这种分色分区的结构设计并非仅为外观区分，上下端盖承担的是安装限位、磕碰防护的作用，中部罐体是核心承压储气场域。

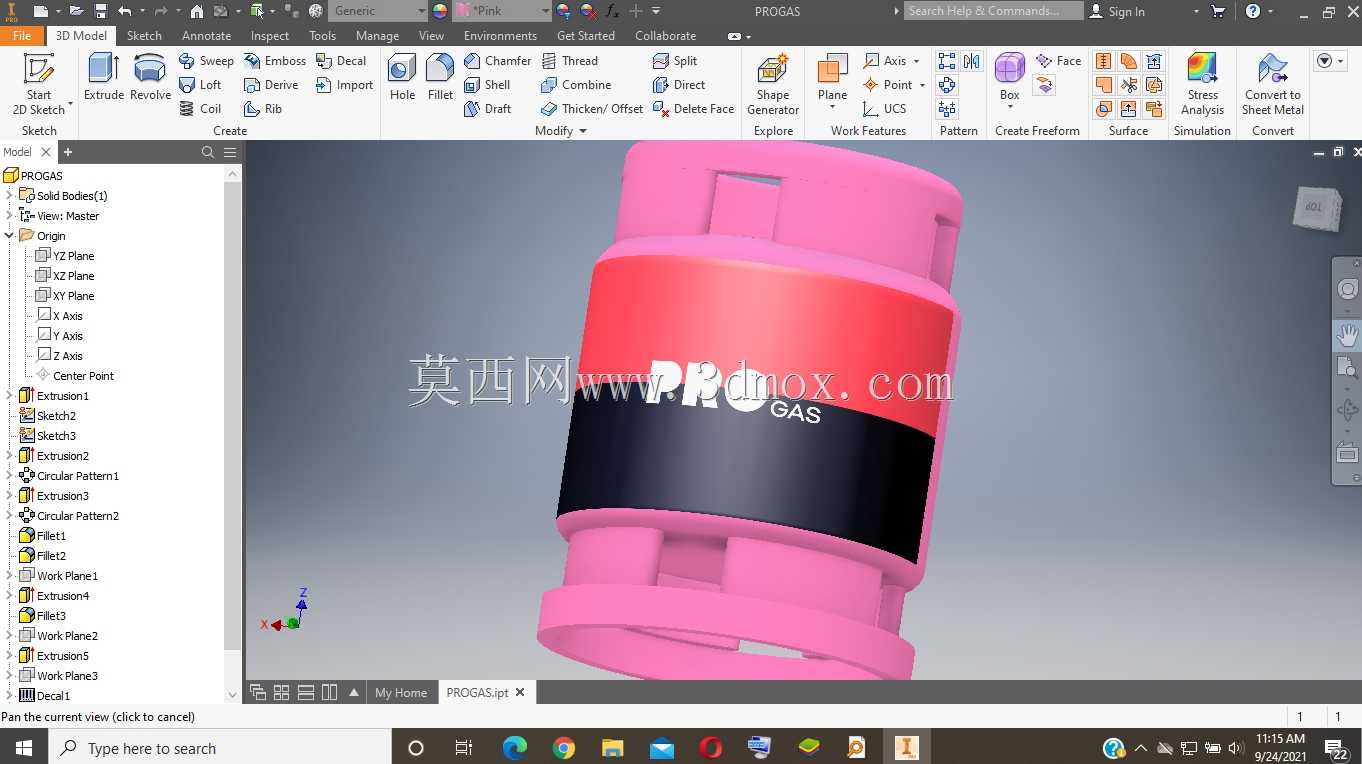

　　中部罐体表面设置的环形色带区域，除了标识气体类型的作用外，实际是罐体的加厚加强区，该区域壁厚比罐体其他区域厚1.2mm，对应内部承压时的应力集中位置，通过局部加厚的设计，在不整体增加罐体重量的前提下提升承压能力，满罐状态下内部储存压力控制在0.6MPa以内，完全满足家用甲烷气体的储存安全要求。罐体顶部的阀门安装位采用内嵌式设计，阀门整体藏于上端盖的中心凹槽内，凹槽深度为35mm，日常摆放过程中可以避免阀门被外物触碰发生误开启，上端盖侧面还预留了燃气软管的走管缺口，接驳软管后可以直接从缺口引出，不会出现软管被端盖挤压弯折导致气路不畅的问题。

　　从实际使用的功能特性来看，这款储气结构的容量设计为5L，按照家庭日常炊事的用气量计算，满罐状态可以满足普通三口之家3-5天的做饭需求，不需要频繁换气。罐体底部的端盖设计有防滑纹理，放置在光滑的瓷砖台面上也不会出现滑移倾倒的问题，整体空罐重量控制在2.8kg左右，普通成年人单手提拿就可以完成挪动、换气操作，不需要借助额外的搬运工具。设计阶段还充分考虑了家用场景的安全冗余，罐体的爆破压力设定为2.4MPa，是额定工作压力的4倍，同时在阀门位置集成了过流切断结构，当燃气软管意外脱落导致气体流量超过阈值时，阀门会自动切断气路，避免燃气大量泄漏引发安全风险。

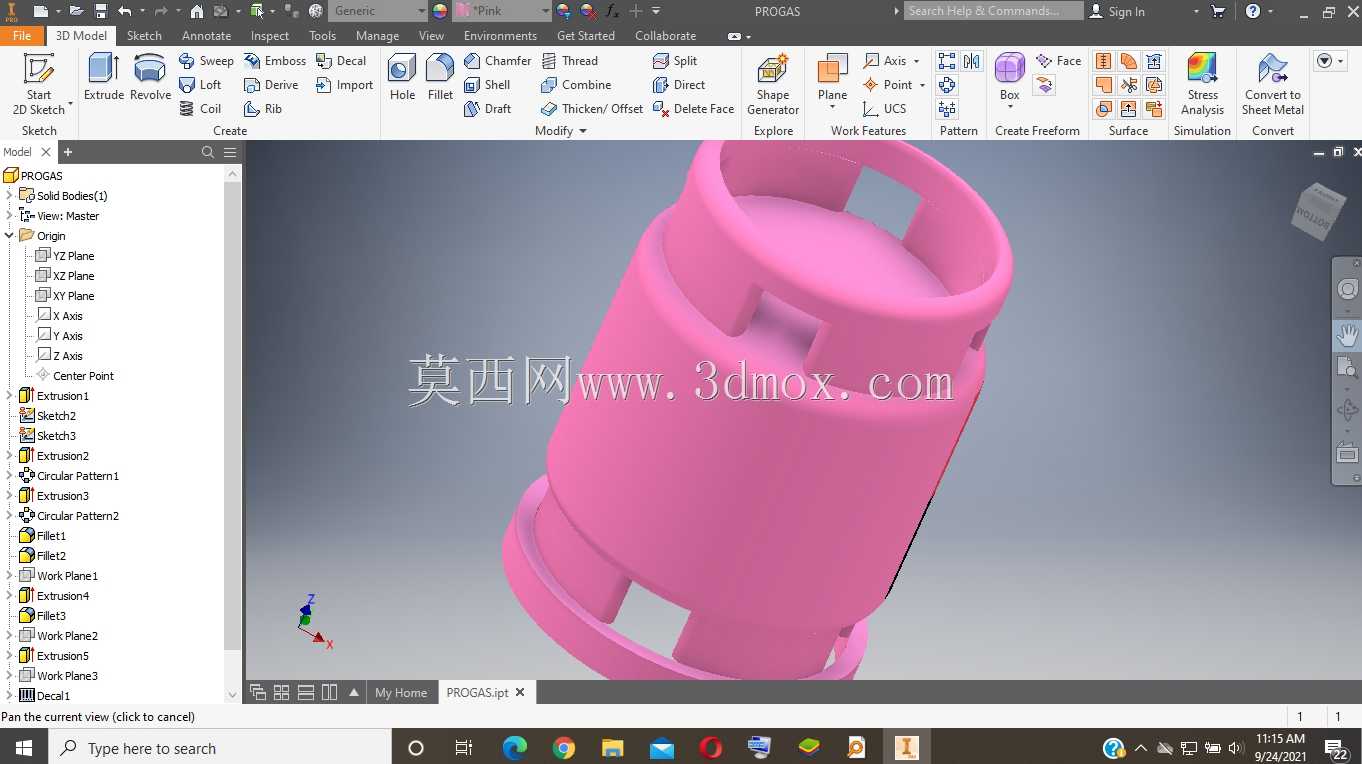

　　不同于工业级大型储气罐的厚重设计，这款家用储气结构在满足安全承压要求的前提下，尽可能压缩了非必要的结构重量，端盖采用的改性PP材质具备耐低温、抗老化的特性，在厨房常见的-10℃到45℃环境温度范围内不会出现材质脆化、变形的问题，中部罐体采用的冲压焊接工艺，焊缝位置经过100%气密性检测，不会出现慢性漏气的问题。在建模过程中，所有配合位置都预留了合理的安装公差，端盖与罐体的配合间隙控制在0.2mm以内，既可以保证安装顺畅，也不会出现间隙过大导致端盖晃动的问题，密封胶圈的安装槽深度设计为胶圈直径的70%，安装后胶圈的压缩量处于合理区间，长期使用也不会出现密封失效的问题。针对日常使用中可能出现的罐体滚动问题，上下端盖的外圆周面都设计了四个均匀分布的平面限位结构，当罐体意外倾倒时，平面结构会与地面接触，避免罐体在地面滚动碰撞其他物品，同时这些平面结构也可以作为安装定位面，适配部分需要固定安装的使用场景，通过简单的抱箍就可以将罐体固定在墙面或者支架上。
