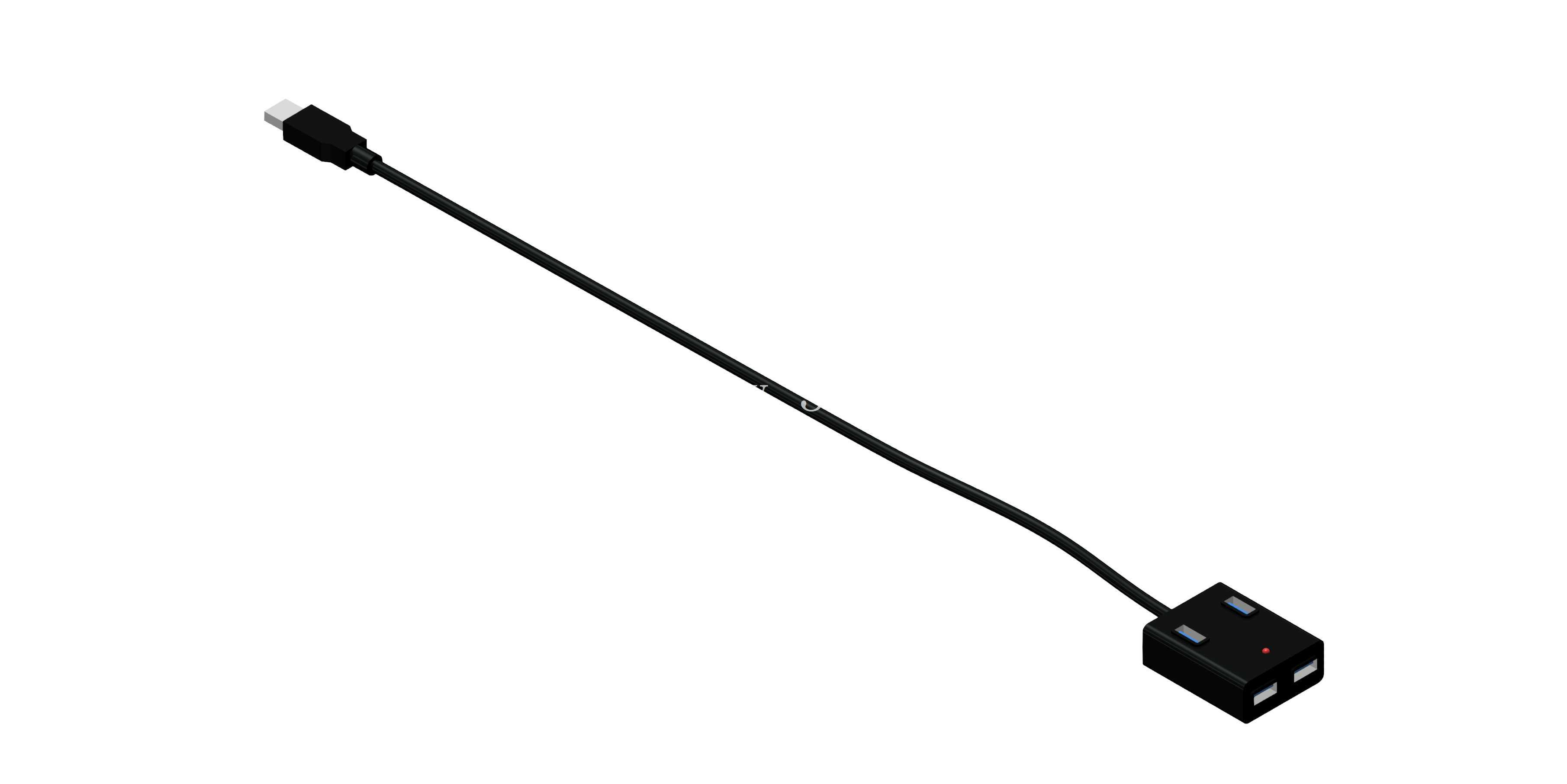

带延长线多接口USB集线扩展器结构设计

项目分类:通讯工具类 发布时间:2024-12-02 ID:823202
  • 带延长线多接口USB集线扩展器结构设计
  • 带延长线多接口USB集线扩展器结构设计

  在工业控制机柜、桌面办公外设扩展、测试台架信号接驳这类场景里,经常会遇到主机原生USB接口数量不足、接口位置被遮挡无法直接插拔的问题,这款带延长线的USB集线器就是针对这类实际工况做的结构设计。先从安装边界来说,整体采用分体式结构,一端是标准USB公头,通过柔性线材连接另一端的方形集线主体,线材长度适配常规桌面到主机后置接口的距离,也能满足机柜内部从主控板到操作面板的布线余量,集线主体的外形做了小尺寸方正设计,边长控制在常规USB接口排布的最小合理范围,不会占用过多桌面或面板安装空间,边角做了小圆弧过渡,避免安装布线时剐蹭线材绝缘层。

  从功能特性上看,集线主体上排布了多个USB输出接口,可同时接驳多台USB外设,比如测试场景下的U盘、数据采集模块、调试手柄,办公场景下的鼠标、键盘、U盘、打印机适配器等,主体上预留了状态指示灯位,可直观显示供电与数据传输状态,避免排查故障时反复插拔确认接口状态。线材部分选用带屏蔽层的多芯信号线,外层做耐磨PVC包覆,既可以保证高频数据传输时的信号稳定性,也能耐受日常使用中的反复弯折、拖拽,公头部分做了加长插拔导向段,插入主机接口时对位更顺畅,不会出现插偏顶坏接口弹片的情况。

  设计思路上没有做多余的异形结构,整体偏向实用化,集线主体的壳体采用上下扣合的结构,内部预留了PCB板安装柱与走线槽,PCB板上的接口位置与壳体开孔精准对位,每个接口周围都做了加强筋结构,频繁插拔外设时不会出现接口松脱、壳体开裂的问题。线材与两端接头的连接位置做了应力释放结构,也就是常见的尾档加厚设计,避免线材在接头根部反复弯折导致线芯断裂,这也是很多消费级集线器容易损坏的位置,在结构设计时特意做了加长的应力释放段,弯折时的应力会分散到更长的线材段上,大幅提升接头位置的使用寿命。

  实际使用中,这类带延长线的集线器不需要额外固定,放置在桌面或机柜操作面即可,线材可以顺着机柜走线槽或桌面理线器排布,不会出现线材杂乱缠绕的情况。接口排布上做了间距优化,相邻两个USB接口之间预留了足够的间隙,即使插入体积较大的USB适配器,也不会遮挡相邻接口,这点和很多低价集线器接口排布过密、插了大体积适配器就浪费相邻接口的设计有明显区别。壳体表面做了细磨砂处理,日常使用不容易残留指纹和划痕,长时间使用也能保持外观整洁。内部PCB的固定位置做了绝缘隔离设计,避免壳体扣合后出现导电接触短路的风险,供电线路的走线宽度做了加粗处理,可同时满足多个小功率USB外设的供电需求,不会出现因为供电不足导致外设识别失败、传输断连的问题。

  从结构建模的角度来说,这款模型还原了所有关键装配尺寸,包括公头的标准插拔尺寸、线材的最小弯曲半径、集线主体上各个接口的开孔位置与尺寸、壳体扣合的卡扣位置与配合量,做结构验证时可以直接用来模拟布线空间、接口插拔干涉情况,也可以作为外设扩展方案的选型参考,核对安装空间是否满足使用需求。比如在做测试台架设计时,可以直接调用这个模型,把集线主体放置在操作面板旁的预留位置,模拟延长线走到主控箱USB接口的布线长度是否足够,会不会和台架内的其他走线、结构件产生干涉,提前在设计阶段规避安装后线材长度不够、接口被遮挡的问题。在做桌面工位布局设计时,也可以用这个模型模拟集线器放置位置,核对各个外设的接线长度是否合适,优化桌面理线路径。
