60mm方型12V直流高速轴流散热风机

　　在工业控制机柜、紧凑型伺服驱动模块、大功率开关电源、桌面级激光雕刻机这类对内部温升控制要求严苛的设备里，散热风道的核心动力部件往往就是这类小尺寸高速轴流风机。不同于民用电脑机箱里的低转速静音风扇，这类风机的设计优先级首先是满足高风压下的持续通风能力，毕竟密闭机柜内部的板卡、功率器件、变压器绕组的热量如果不能及时被气流带出，持续累积的温升会直接导致电子元器件参数漂移、绝缘层加速老化，严重时甚至会触发过热保护停机，给连续运行的生产线带来不必要的停机损失。

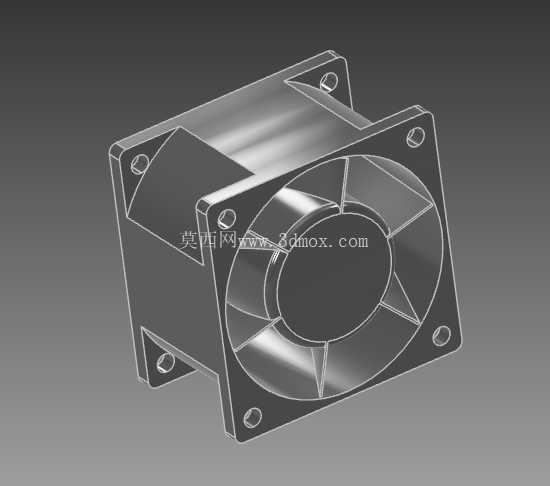

　　这款风机的外形安装边界为60mm×60mm的正方形法兰结构，厚度方向尺寸38mm，属于标准的6038规格轴流风机范畴，安装孔位完全适配行业通用的同尺寸风机安装位，设备迭代或者旧件替换时不需要重新修改机柜钣金的开孔位置，也不用调整内部风道的导流结构，能直接兼容原有安装空间。法兰四个角预留的沉头安装孔，适配M3或者M4规格的圆头螺丝，安装时可以直接从风机正面锁入机柜的安装立柱或者钣金支架，不需要额外设计转接固定件，能有效减少结构设计阶段的重复工作量。

　　从结构设计逻辑来看，这款风机采用外框一体式注塑成型的结构，外框边缘做了小角度的倒角处理，既可以避免安装时锋利的边角划伤操作人员，也能在风机嵌入机柜安装孔时起到导向作用，降低装配对位的难度。风轮部分采用七片后倾式圆弧叶片设计，叶片的曲面弧度经过流体仿真优化，在12V直流供电、3.3A额定工作电流的工况下，能在有限的截面尺寸内输出更高的静压，即使风机进出风侧存在防尘网、导流格栅这类风阻部件，也能维持稳定的通风量，不会因为风阻提升出现风量骤降的问题。风轮中心的轮毂部分做了圆弧过渡设计，能减少气流进入风轮时的紊流损失，降低运行过程中的气动噪音，同时也能避免大颗粒杂物直接撞击电机转轴部位，提升运行可靠性。

　　在实际选型应用中，这类风机通常采用直吹式或者抽风式两种安装方式：如果是针对局部高热器件比如IGBT模块、大功率电阻的定点散热，一般会采用直吹安装，让风机输出的高速气流直接冲刷器件表面的散热鳍片，带走鳍片间隙里积聚的热量；如果是整柜的通风散热，更多会采用抽风式安装，把风机布置在机柜的顶部出风口位置，通过风机抽风让机柜内部形成负压，外部冷空气从机柜下部的进风防尘网进入，顺着内部风道依次流过各个发热器件，最终从顶部出风口排出，形成完整的散热循环回路。

　　设计建模过程中，需要重点关注几个关键尺寸的公差配合：首先是法兰安装孔的中心距，必须控制在±0.1mm的公差范围内，否则批量装配时会出现孔位错位、螺丝无法锁入的问题；其次是风轮和外框内壁的间隙，这个间隙一般控制在0.5-0.8mm之间，间隙过大会导致风轮边缘漏风，降低风机的输出风压，间隙过小则可能因为风轮高速旋转时的动平衡偏差、外框注塑变形出现擦碰，导致运行异响甚至卡滞。另外风机出线端的位置也做了标准化设计，出线口位于法兰侧边的居中位置，预留的出线槽深度足够容纳常规的护套线，不会因为线材挤压导致外框安装不到位。

　　这款风机的供电接口适配常规的2.54mm间距接插件，接线时可以直接对接设备内部的直流供电端子，不需要额外转接。在结构设计阶段做三维装配校核时，除了要预留风机本身的安装空间，还要在风机进出风侧预留至少10mm的通风缓冲区，避免紧贴其他部件遮挡进风或者出风路径，影响实际散热效果。同时要注意风机的安装方向，风轮叶片的旋向决定了气流方向，外框上标注的箭头方向就是气流流动方向，装配时不能装反，否则会导致风道气流方向逆转，完全达不到预期的散热效果。

　　针对长期连续运行的工况，这款风机的结构设计也考虑了耐用性要求，外框采用阻燃级ABS材质，能满足电子设备内部的阻燃要求，即使出现电机过热的极端情况，也不会引燃外框材质。风轮采用动平衡校准，高速旋转时的振动量控制在很小的范围内，不会因为长期振动导致安装螺丝松动，也不会给机柜内部的精密传感器带来额外的振动干扰。在做三维模型装配干涉检查时，还要注意风机本体和周边电容、接线端子等突出部件的距离，避免风机运行时的振动和周边部件产生碰撞，同时预留足够的接线操作空间，方便后期维护时的拆装接线。
