40mm规格AVC轴流散热风机结构复刻

　　做电子设备热设计的工程师对40mm见方的小轴流风机肯定不陌生，这类小尺寸风机是紧凑型电子设备散热方案里的核心部件，这次复刻的AVC 40×40×11mm规格风机，是工业级小功率轴流散热件里的经典款，日常做设备结构适配、散热风道仿真的时候，经常需要用到精准的三维数模来做干涉检查和风道匹配。

　　先从实际应用场景说，这个尺寸的风机适配场景非常广，小到桌面级交换机、工控机的嵌入式散热位，大到医疗设备里的功能模块局部通风、服务器硬盘仓的辅助散热，甚至是小型3D打印机的控制板散热、LED驱动电源的密闭腔体通风，都能看到同规格产品的身影。因为厚度只有11mm，在安装空间极度受限的紧凑型设备里，这个厚度规格刚好能卡在结构件预留的薄型安装位里，不会挤占内部PCB板、接线端子的排布空间，很多做便携类工业设备的结构工程师，在做散热选型时都会优先考虑这个尺寸段的产品。

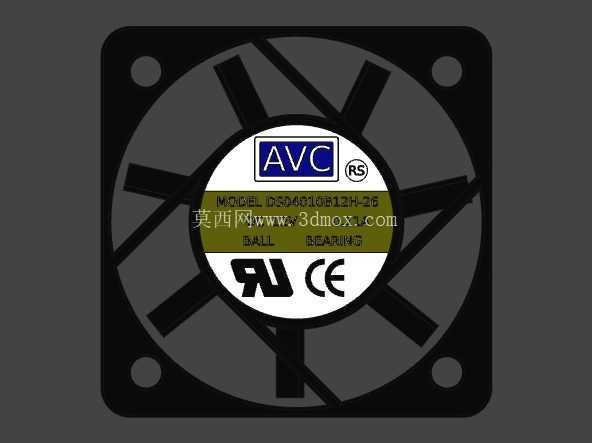

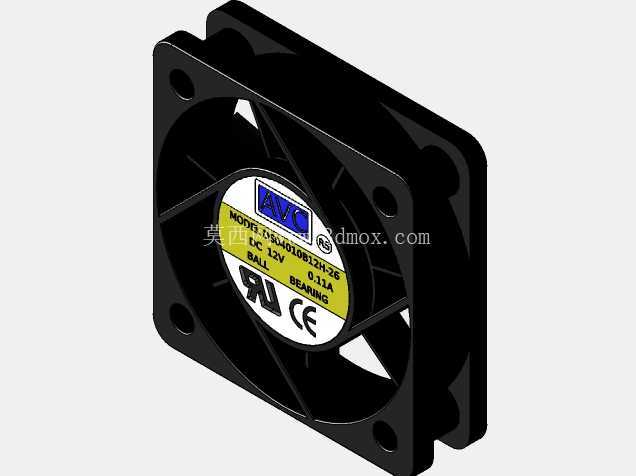

　　从产品功能特性来看，这款风机采用滚珠轴承结构，相比含油轴承的同尺寸产品，运行寿命更长，能适应工业场景下连续不间断的运行需求，标称12V直流供电、0.11A的工作电流，属于低功耗散热部件，工作时的风压和风量刚好匹配小空间的对流需求，不会因为风压过大产生不必要的风噪，也不会因为风量不足导致局部热量堆积。风机中心的标签区域做了凹陷设计，标签粘贴后不会突出扇叶旋转平面，避免安装时标签和周边防护网、结构件产生刮擦，扇叶的曲面角度是经过动平衡校准的，高速旋转时的振动量控制在极小范围内，不会带动周边轻薄结构件产生共振异响。

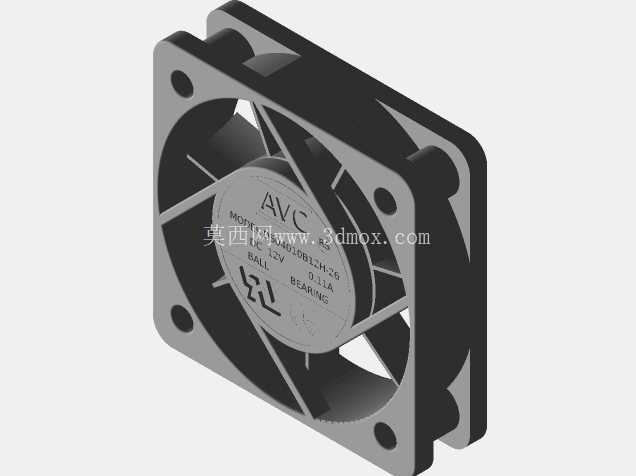

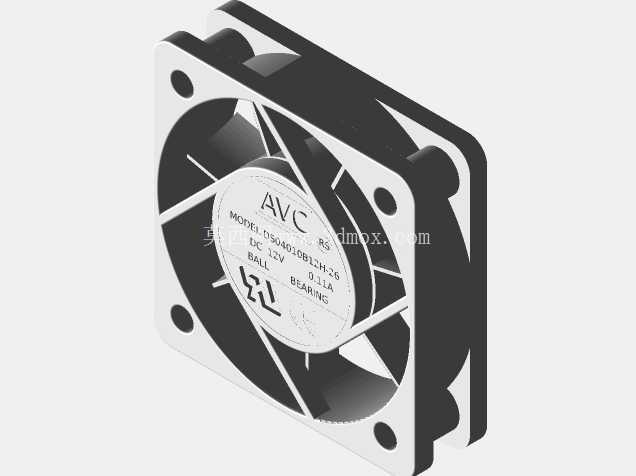

　　做这个三维模型的复刻时，首先要卡准的就是安装边界尺寸，外框四个角的安装孔位是行业通用的标准孔距，对应M3螺丝的安装孔径，孔位的沉台深度也要和实物一致，避免装配时螺丝头突出外框平面影响安装贴合度。外框的四个边角做了小尺寸的圆角过渡，不是尖锐的直角，一方面是注塑生产时的工艺需求，避免尖角处产生应力开裂，另一方面安装时也不会刮伤安装面的绝缘涂层或者操作人员的手部。扇叶和外框内壁的间隙控制在0.3mm左右，这个间隙既不会因为太小导致扇叶旋转时蹭到外框内壁，也不会因为间隙过大产生漏风，降低风压输出效率。

　　建模过程中要注意几个容易被忽略的细节：首先是外框侧面的出线槽位置，电源线从外框侧壁引出，出线口的位置要和实物一致，做结构排布时要预留出线的弯折空间，避免线材被挤压在风机和安装面之间导致绝缘层破损。其次是扇叶的数量和曲面弧度，七片扇叶的不等距排布设计是为了打散旋转时的固有频率，降低特定频段的风噪，建模时不能简单做等距阵列，要还原每片扇叶的角度偏差，才能匹配真实产品的声学特性。另外外框的四个安装面的平面度也要在模型里体现，安装面的平整度直接影响风机安装后的贴合度，如果平面度超差，锁紧螺丝时会导致外框变形，挤压扇叶造成卡滞。

　　从结构设计思路来说，这类小尺寸轴流风机的外框采用PBT阻燃材质注塑成型，材质本身的刚性足够，同时具备一定的韧性，安装锁紧时不会轻易开裂，扇叶采用玻纤增强的PP材质，重量轻、动平衡稳定性好，长时间高温环境下运行也不会产生形变。模型里还原了外框内部的导流筋结构，导流筋沿着出风方向做倾斜设计，能把扇叶吹出的旋转气流梳理成轴向气流，减少气流的紊流损失，提升实际送风效率。在做设备结构适配时，用这个数模可以直接在装配体里模拟风机的安装状态，检查周边电容、接线端子、散热片等部件和风机的安全间隙，尤其是要注意扇叶旋转范围内不能有任何突出的结构件，避免通电后扇叶打件造成设备损坏。

　　很多刚入行的结构工程师做散热设计时，往往只关注风机的风量风压参数，忽略了安装尺寸的细节匹配，比如安装孔的沉台深度、出线口的方向、外框的实际厚度公差，这些细节如果在建模阶段没有核对准确，到了样机试装阶段就会出现装不上、线材干涉、螺丝锁不到位等问题，反而耽误项目进度。这个精准的三维数模可以直接导入到热仿真软件里，配合实际的风道结构做气流模拟，提前预判散热盲区，优化风道的导流结构，不用等到样机制作完成后再反复调整散热方案。另外在做产品的BOM清单梳理时，精准的数模也能帮助采购人员快速匹配对应规格的产品，避免因为尺寸描述不清买错配件，造成不必要的成本浪费。
