气动系统用CI型气缸结构三维设计

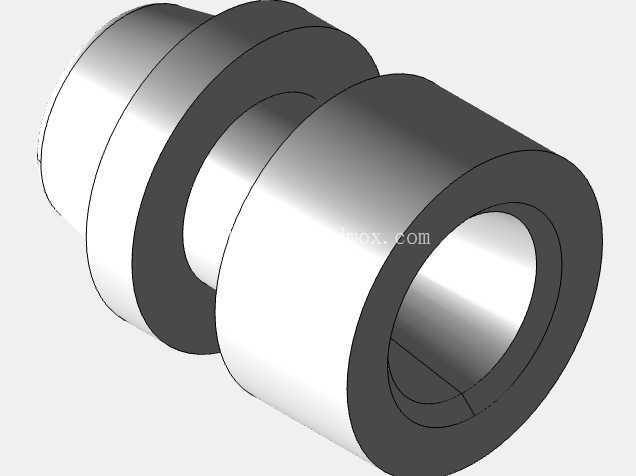

　　在气压传动回路的搭建过程中，这类配套气缸常和减压阀组合部署，承担小行程的直线驱动输出任务，常见于轻工装配线的工件压紧工位、小型工装夹具的夹紧动作输出、检测设备的探针推送环节，相比大缸径标准气缸，这类紧凑型气缸占用安装空间更小，适配狭窄布局的设备内部安装需求。从结构设计来看，该气缸采用同轴阶梯式筒体结构，两端的环形凸台分别对应进气端与执行端的安装定位基准，凸台外径公差按照h7级精度控制，能够直接嵌入配套阀组的安装孔位，无需额外加装定位衬套，减少装配累计误差。内孔的加工精度直接影响活塞的运行顺畅度，设计时内孔表面粗糙度要求控制在Ra0.8以内，缸筒内壁的圆柱度公差不超过0.02mm，避免活塞运行过程中出现卡滞、内泄漏量超标的问题。

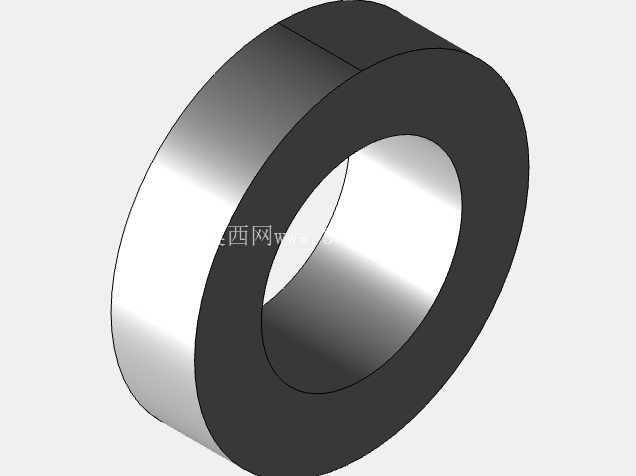

　　两端的密封槽尺寸按照O型圈的安装标准设计，槽宽与槽深的尺寸公差严格匹配对应线径的密封件，保证静态密封与动态密封的可靠性，在0.8MPa的额定工作压力下，内泄漏量控制在允许范围内，不会出现压力掉压影响执行动作精度的情况。从安装边界来看，该气缸的轴向总长度适配紧凑型阀岛的安装间距，径向最大外径不超过相邻阀件的安装中心距，多联阀组并排安装时不会出现结构干涉，进气口的位置设计在侧端凸台的径向位置，接气管路可以沿阀组侧面排布，不会占用气缸轴向的安装空间，适配设备内部紧凑的布线布管需求。

　　实际应用中，这类气缸常和减压阀集成安装，减压阀负责将主路的高压气体调节到气缸工作需要的稳定压力，气缸则根据调节后的压力输出对应大小的推力，完成预设的压紧、推送、定位动作，在电子元器件装配工位，这类小尺寸气缸可以完成引脚折弯前的工件固定，推力稳定不会压伤脆弱的元器件；在小型包装设备上，这类气缸可以完成标签的辅助推送动作，响应速度快，动作行程短，能够匹配设备的高速运行节拍。设计过程中需要重点考量缸筒的壁厚强度，在额定工作压力1.2倍的耐压测试下，缸筒不能出现变形、开裂的情况，阶梯过渡位置采用圆角过渡，避免应力集中导致的缸筒疲劳损坏，长期往复运行下的结构可靠性是设计的核心考量点。

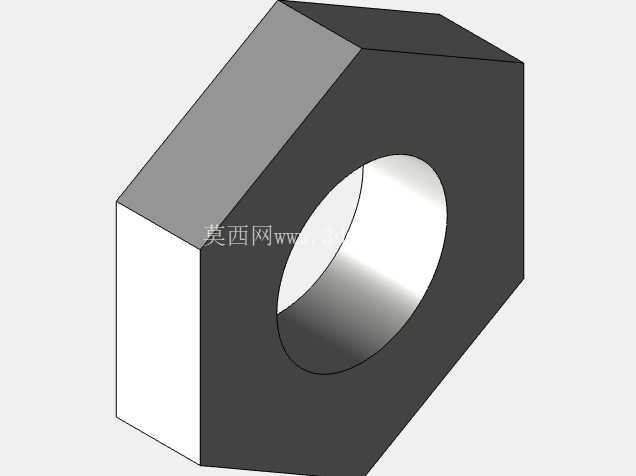

　　活塞的行程控制在短行程范围内，避免长行程带来的活塞杆挠度问题，不需要额外加装导向轴，依靠缸筒内孔本身的导向精度就能满足运行要求，进一步简化了整体结构，减少了零件数量，降低后期维护的零件更换成本。和常规的独立安装气缸不同，这类和减压阀配套的气缸不需要单独的安装支架，直接通过阀组的集成孔位完成固定，安装过程只需要对准定位凸台，拧紧端盖的固定螺丝即可完成装配，装配效率比分体式结构提升40%以上，也减少了安装支架带来的额外空间占用。在气动回路的设计中，这类集成式气缸组件可以减少管路接头的数量，降低管路泄漏的概率，整个回路的压力损失更小，气压响应速度更快，对于动作节拍要求在0.5秒以内的工位，这种集成结构的优势十分明显。建模过程中需要重点保证各段同轴度的公差要求，尤其是两端安装凸台和内孔的同轴度，偏差过大会导致活塞运行偏心，加快密封件的磨损速度，缩短气缸的整体使用寿命，各段台阶的过渡位置需要保留合理的退刀槽尺寸，满足机加工的工艺要求，避免加工过程中出现刀具干涉，无法加工到设计尺寸的问题。表面处理方面，缸筒外壁采用氧化处理，提升防锈能力，内孔则采用珩磨工艺，保证表面粗糙度和尺寸精度，满足活塞往复运动的耐磨要求。
