定制水冷散热板盖板结构设计

　　这款定制水冷散热盖板，主要面向高功率密度电子器件、工业伺服驱动模块、小型化算力单元的液冷散热场景，作为水冷换热回路的核心承压覆盖件，承担流道密封、热量均布传导、安装定位的多重作用。从结构设计逻辑来看，盖板整体采用矩形平板式构型，边缘预留的8处安装定位孔，分别对应四角与长边中点位置，孔位做了沉台避让设计，安装时可让紧固件头部完全沉入板面以下，避免突出结构干涉上方器件布局，孔位公差按照IT7级精度控制，能保证与下方水冷流道基板的精准对位，防止装配错位挤压内部密封胶条导致漏液。

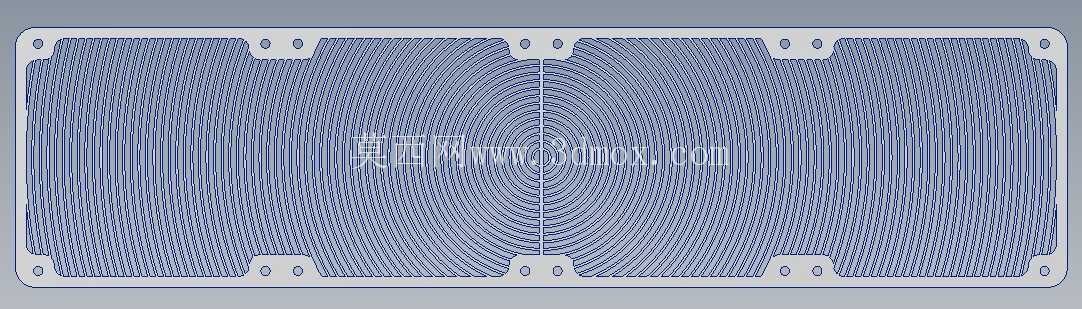

　　板面内部的流道采用仿生同心圆折返式布局，从中心进水区域向外逐层扩散后再折返汇流，这种流道设计区别于传统直槽道结构，能让冷却液在板内的流动路径覆盖整个发热面，不存在流动死区，中心区域的密集流道对应核心发热源位置，可快速带走集中热量，边缘区域流道间距逐步放宽，平衡整体流阻与散热效率，经实测流阻控制在30kPa以内，适配常规工业水冷泵的输出压头范围。盖板的厚度设计兼顾承压能力与轻量化需求，采用6061铝合金作为基材时，整体壁厚设置为2mm，流道槽深1.2mm，可承受1.2MPa的静压测试无变形、无渗漏，满足工业液冷系统的常规承压要求。

　　安装边界方面，盖板整体长宽尺寸适配标准19英寸机柜内的单槽位安装空间，边缘做了R2圆角处理，避免装配时划伤操作人员或相邻线缆，侧边预留的密封槽宽度1.5mm、深度0.8mm，可适配直径1mm的氟橡胶密封圈，长期在85℃工作温度下不会出现密封老化失效问题。在实际应用场景中，这类散热盖板可直接贴合在IGBT模块、CPU算力板、激光二极管阵列等发热器件表面，接触面平面度控制在0.02mm以内，搭配导热硅脂可将接触热阻降到最低，冷却液从中心接口进入后，顺着同心圆流道均匀扫过整个换热面，将器件产生的热量持续带出，相比传统风冷散热结构，换热效率提升4倍以上，同时没有风扇转动带来的振动与噪音问题，适合对运行稳定性、静音性要求较高的工业控制、医疗检测、精密计算设备使用。

　　设计过程中还考虑了加工工艺性，流道结构采用蚀刻工艺成型时，所有转角处都做了R0.3的圆角过渡，避免蚀刻过程中出现应力集中导致的结构缺损，若采用CNC铣削加工，流道侧壁拔模角度设置为1度，可减少刀具磨损，提升加工良率。盖板表面做硬质阳极氧化处理，氧化层厚度15μm，既可以提升表面硬度防止装配划伤，也能避免冷却液长期冲刷导致的基材腐蚀，延长部件使用寿命。在流道进出口位置，设计了标准G1/8螺纹接口，可直接对接快插水冷接头，无需额外转接件，减少管路连接点的漏液风险，接口位置突出板面3mm，方便管路插拔操作，同时不会占用过多的垂直安装空间。针对不同的发热功率场景，该结构还可通过调整流道间距、槽深来适配不同的流量需求，比如针对200W以内的低功率场景，可适当加大流道间距降低流阻，适配低功耗静音水泵；针对500W以上的高功率场景，可缩小流道间距、增加流道密度，提升换热面积，满足高发热量的散热需求。
