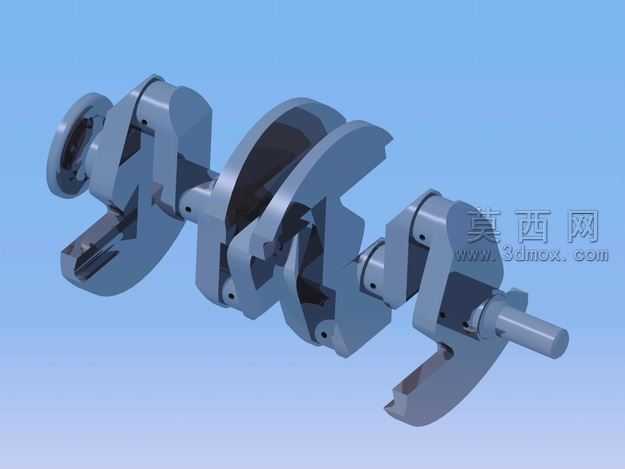

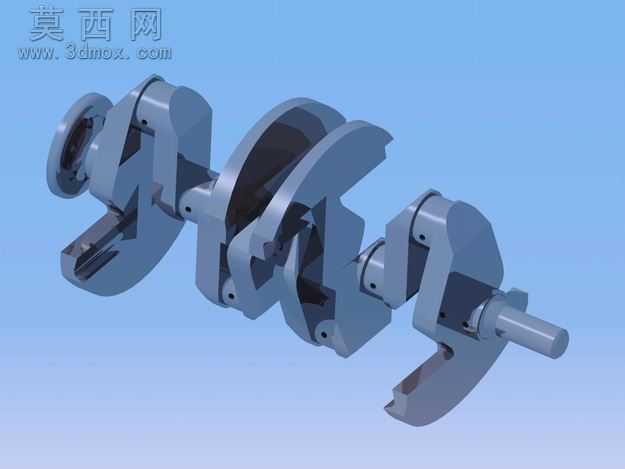

多拐式发动机曲轴结构三维设计作品

本作品为内燃机核心动力传递部件曲轴的三维参数化建模成果，建模阶段严格遵循内燃机曲轴的实际工程设计逻辑，先以主轴颈的公共回转轴线为全局设计基准，依次完成各段主轴颈、连杆轴颈、曲柄臂、平衡配重块、前后端输出连接结构的草绘轮廓搭建，通过同轴约束、角度定位约束精准确定各曲拐的相对相位角，匹配直列多缸发动机的点火间隔做功顺序，保证各缸做功行程的动力输出能够均匀叠加，避免动力输出出现大幅脉动。建模过程中对曲轴上的润滑油道通孔、轴颈过渡圆角、曲柄臂减重槽、平衡块曲面轮廓、前后端键槽与法兰连接结构均做了精细化还原，未对实际工程结构做过度简化，完整复现了曲轴的真实结构特征。材质与渲染阶段，为模型赋予了经过调质处理的合金结构钢材质属性，调整金属材质的粗糙度、反射率参数，还原锻钢件经机加工后的哑光金属质感，搭配浅蓝色纯色背景做渲染输出，通过柔和的环境光打光突出各轴颈的圆柱面特征、曲柄臂的曲面过渡结构、平衡块的轮廓造型，清晰展现各部分结构的衔接关系。结构设计层面，该曲轴采用整体式锻造结构设计，各连杆轴颈通过曲柄臂与对应主轴颈相连，平衡配重块与曲柄臂为一体化结构，用于抵消曲轴旋转过程中连杆轴颈与连杆大头产生的旋转惯性力、往复惯性力，降低发动机运转过程中的振动与轴瓦冲击载荷；主轴颈用于支撑曲轴整体在缸体主轴承座内的回转运动，连杆轴颈用于连接连杆大头，将活塞的往复直线运动转化为曲轴的旋转扭矩对外输出，前后端结构分别用于驱动配气机构、正时系统以及连接飞轮输出动力。整个建模过程严格遵循机械设计的公差与配合逻辑，各轴颈的同轴度、各曲拐的相位角偏差、过渡圆角的尺寸均参考成熟内燃机曲轴的设计规范，可用于发动机结构教学演示、曲柄连杆机构运动仿真分析、曲轴动力学模拟等场景，完整展现了内燃机核心动力部件的结构特点与设计逻辑。
