开关电源盖板及散热防护结构设计

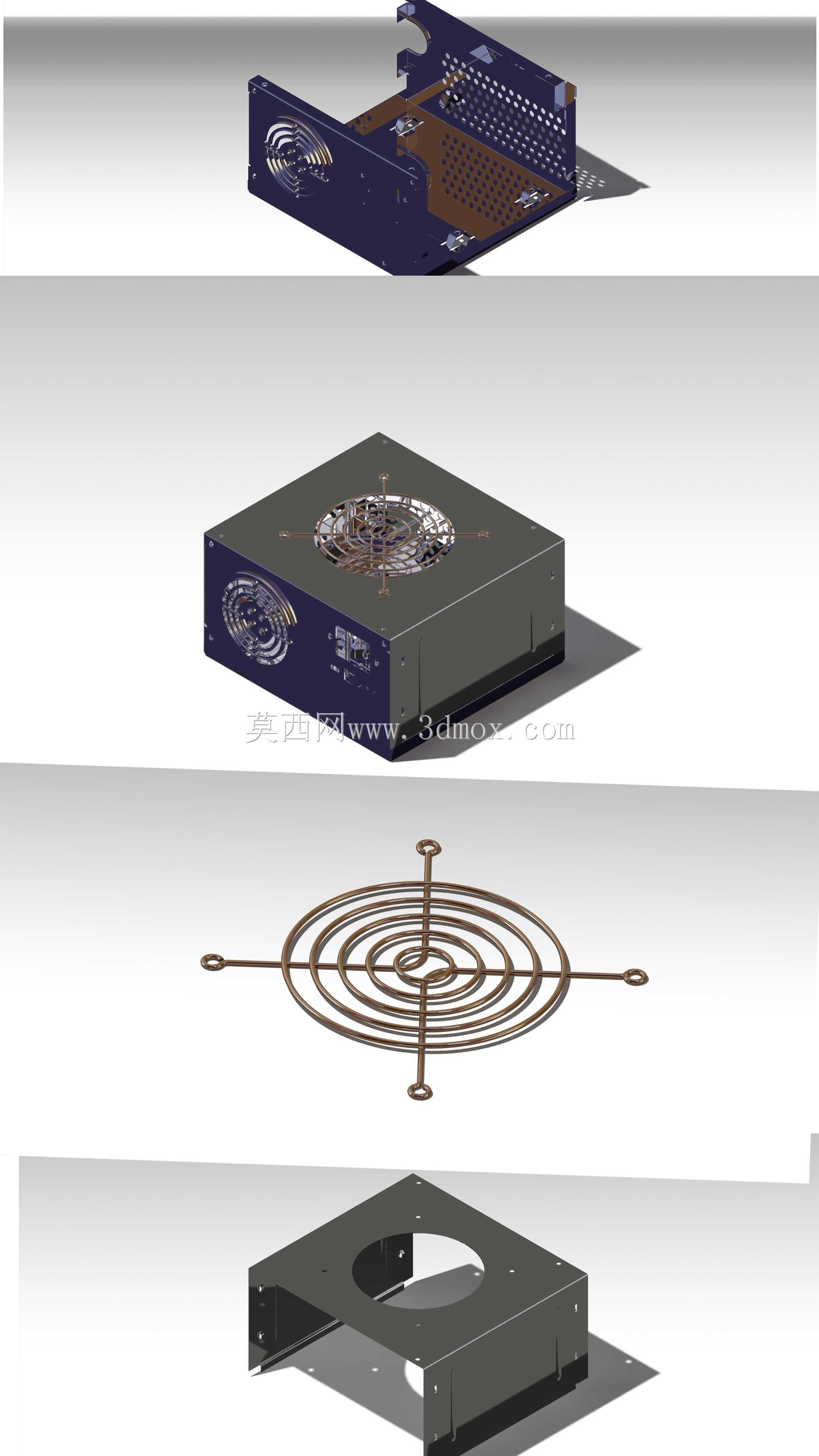

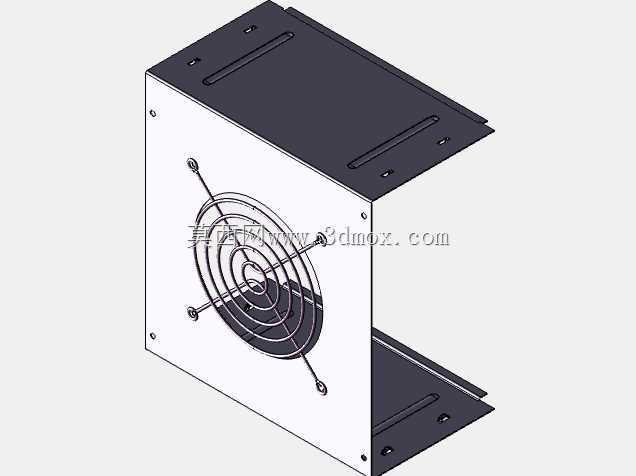

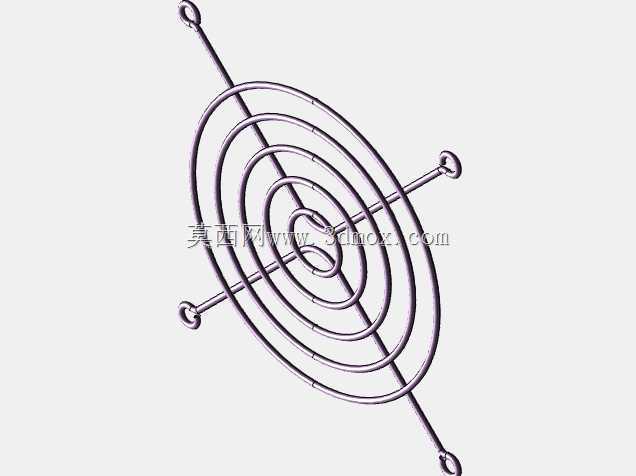

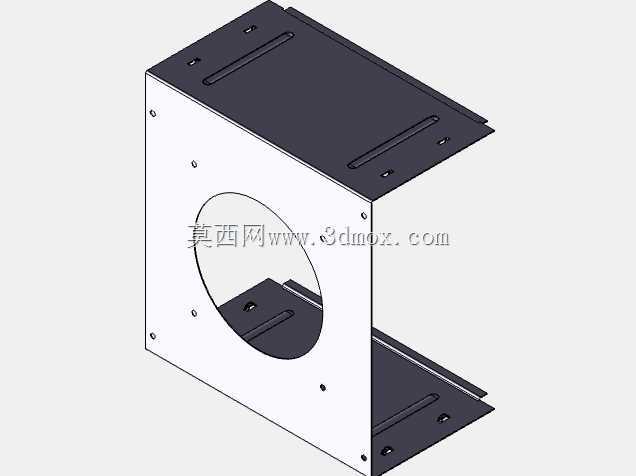

　　这套结构件主要面向工业控制机柜、嵌入式工控设备、小型通讯基站侧端的供电单元配套使用，作为开关电源的上盖防护与散热承载部件，直接决定电源模块在密闭机柜内的长期运行稳定性。日常设备运行时，开关电源内部的功率管、整流桥、磁元件会持续产生热量，这套盖板结构并非简单的封盖零件，而是兼顾散热风道引导、电磁屏蔽、内部器件防护、外部安装适配的一体化结构组件。从结构细节来看，盖板主体采用钣金折弯成型工艺，边缘预留的折边高度刚好匹配电源底壳的安装卡槽，装配时无需额外加装定位治具，折边上预冲的定位孔与底壳螺柱同轴度公差控制在0.1mm以内，能避免装配时出现孔位错位导致的螺丝滑牙问题。盖板顶面预留的圆形开孔是专门为轴流散热风扇匹配的安装位，开孔周边冲有四个对称的风扇固定螺孔，螺孔采用翻边攻丝工艺，相比直接在薄板上攻丝，螺纹啮合长度提升2倍以上，能承受风扇长期运行产生的振动载荷，不会出现螺丝松脱的问题。开孔外侧配套的金属防护网罩，采用多圈同心螺旋金属丝搭配径向支撑筋的结构，网丝直径0.8mm，既能阻挡外部线缆、杂物触碰高速旋转的风扇扇叶，又不会对风道产生明显的风阻遮挡，网罩四个固定端直接卡在盖板预冲的卡槽内，无需额外螺丝固定，后期维护风扇时可以快速拆卸。

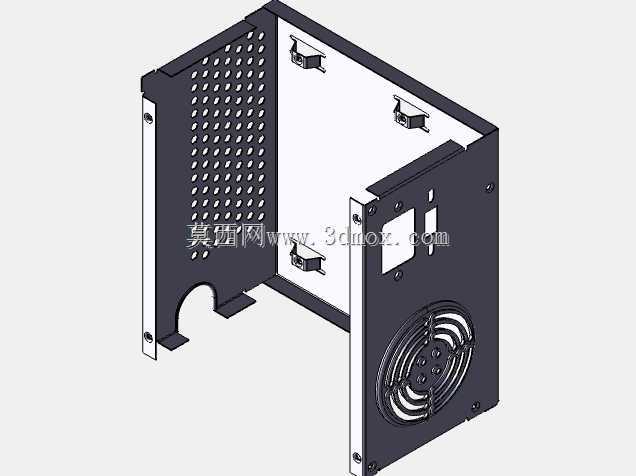

　　在盖板的非风扇区域，冲制有阵列排布的通风小孔，孔型采用长圆孔交错排布，开孔率控制在35%左右，既保证内部热量可以通过自然对流散出，又能满足电磁屏蔽的要求，避免电源内部的开关干扰信号外泄影响周边敏感电子器件。盖板侧面预留的缺口位置，是为电源输入输出接线端子、状态指示灯预留的操作空间，缺口边缘做了钝化卷边处理，避免接线时划伤线缆绝缘层或者操作人员手部。从安装边界来看，整套盖板装配完成后，整体外轮廓尺寸与标准1U高度机架式电源的上盖尺寸完全匹配，长度方向预留的安装挂耳可以直接固定在标准机柜的立柱上，不需要额外加装转换支架。

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯内角都预留了与板材厚度匹配的折弯半径，避免折弯处出现应力集中导致的开裂问题；所有冲孔的毛刺方向都朝向电源内部，装配后外部触摸无锐边，满足电气设备的安全防护要求。风道设计上，盖板配合风扇形成定向的风流路径，冷风从盖板侧面的通风孔进入电源内部，带走功率器件表面的热量后，从风扇位置直接排出，避免热风在电源内部形成涡流滞留，在环境温度40℃的工况下，能让电源内部功率器件的结温比采用无开孔实心盖板的方案低12℃以上，有效延长电源内部电解电容等寿命敏感元件的使用周期。

　　另外，盖板表面采用导电氧化处理，在保证钣金件防锈能力的同时，表面导电层可以和电源底壳形成连续的导电通路，提升整体电磁屏蔽效能，在工业现场存在强电磁干扰的场景下，能有效降低电源对外的电磁辐射，同时也能阻挡外部干扰信号影响电源的控制环路稳定性。这套结构没有冗余的设计特征，每一处冲孔、折弯、卡槽都对应实际的装配或者功能需求，没有为了外观增加无意义的造型凸起，完全以工业场景下的可靠运行、便捷装配、易维护为核心设计目标，适合批量钣金冲压加工，单件加工工序少，材料利用率高，能有效控制量产阶段的制造成本。
