L型弯臂式带座安装连接支座结构设计

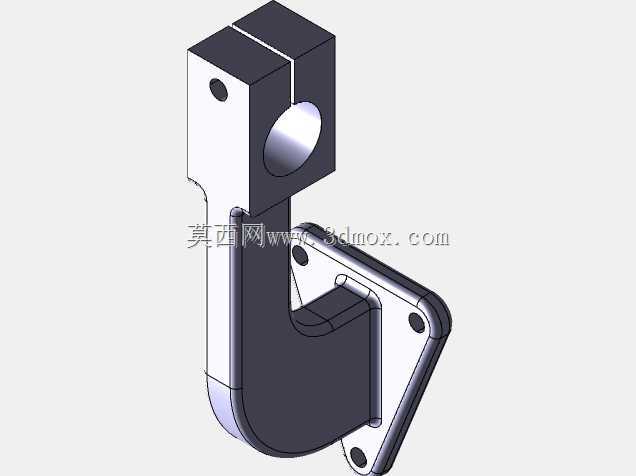

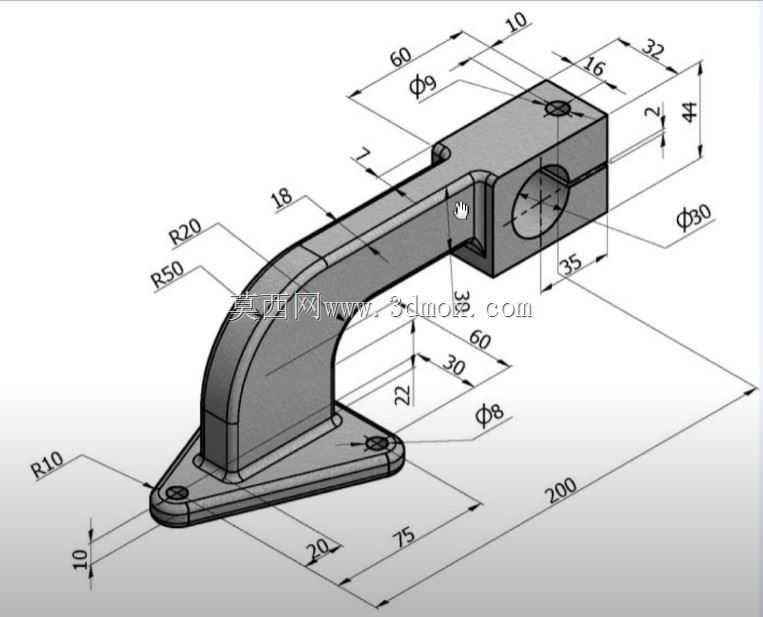

　　该弯臂式连接支座属于机械系统中常见的支撑转接类零件，多用于需要在垂直安装面与水平功能端之间形成错位支撑的工况场景，常见于小型流体控制管路、检测仪器装夹工位、轻型执行元件的安装固定环节，可在有限安装空间内完成载荷的转向传递，避免安装面与功能部件出现干涉。从结构功能来看，零件底部为三角形安装法兰，法兰上设置两个φ8的安装通孔，孔位中心距为75mm，法兰整体厚度10mm，底部安装面做平面度管控，可通过螺栓将整个支座固定在设备基板或安装立面上，三角形的法兰轮廓相比矩形法兰在同等安装稳定性下减少了材料占用，同时三个边角做R10圆角过渡，避免应力集中在尖角位置。弯臂部分采用大圆弧过渡结构，外侧轮廓为R50圆弧，内侧过渡圆角为R20，这种圆弧过渡的弯臂相比直角折弯结构能大幅降低悬臂受力时的应力集中系数，在承受端部径向载荷时，应力可沿圆弧轮廓均匀分散，不会在转角位置出现断裂风险，弯臂截面为等厚度矩形结构，厚度方向尺寸可从标注的30mm、22mm尺寸链推算，保证悬臂段具备足够的抗弯刚度，避免端部受载后出现过大挠度影响装配精度。

　　零件上端为功能连接端，设置有φ30的铰接通孔，孔的轴向长度为44mm，孔中心距离底部安装面的垂直高度为60mm，孔的一侧设置有宽度2mm的锁紧槽，槽端配有φ9的锁紧螺钉安装孔，当配套的轴类零件穿入φ30孔后，拧紧锁紧螺钉即可收窄锁紧槽间隙，实现对轴件的抱紧固定，方便调整轴件的周向角度与轴向位置，调整完成后锁死即可传递扭矩与支撑载荷。上端安装块的轮廓尺寸标注显示，其端面距离锁紧孔中心的尺寸为32mm，孔中心距离弯臂连接侧的尺寸为35mm，上端块的边角做10mm尺寸的倒角过渡，避免装配时划伤操作人员或配套零件。从设计思路层面，该零件在建模时优先确定底部安装基准，以法兰底面为第一基准，两个安装孔的中心连线为第二基准，向上推导弯臂的圆弧轨迹，保证弯臂的形心线与受力方向尽可能重合，减少附加弯矩的产生；上端铰接孔的轴线与底部安装面保持平行，保证穿入的轴件与安装面的平行度公差，锁紧槽的位置设置在弯臂连接的对侧，既保证锁紧时的变形量足够抱紧轴件，又不会削弱弯臂与上端块的连接强度。

　　安装边界方面，整个零件沿安装面的长度方向总尺寸为200mm，弯臂向外伸出的水平距离可通过尺寸链计算得出，安装时需要在法兰下方预留至少20mm的螺栓操作空间，上端铰接孔的轴向两侧需要预留足够的轴件穿入空间，避免与周边设备结构产生干涉；零件上所有的圆角过渡除了降低应力集中，也适配常规的铣削加工工艺，减少清根工序的加工难度，安装孔与铰接孔的公差可根据实际使用场景选配，常规工况下采用H7级公差即可满足装配要求，若用于高精度检测工位，可适当提高孔的圆柱度与位置度公差要求。

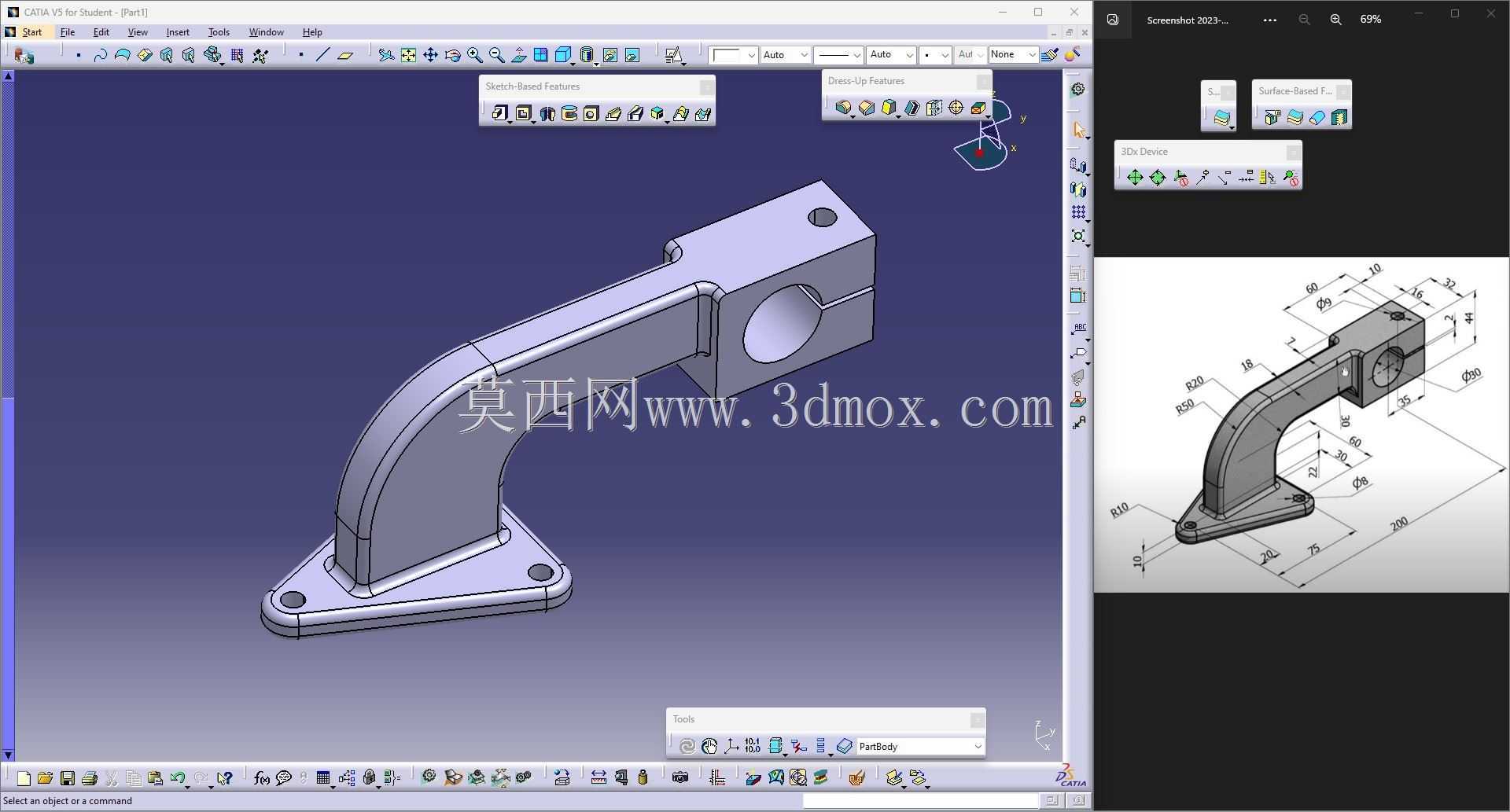

　　在实际应用中，这类支座常用来安装传感器支架、小型管路阀件、轻型导向轴等部件，相比直筒式支座，其弯臂结构可以跨过设备上的凸起结构，将功能部件延伸到需要的作业位置，同时一体成型的结构相比拼接式支座具备更好的整体刚度，长期受载下不会出现拼接缝隙松动的问题，适合在有小幅振动的设备工况下使用。建模过程中需要注意各段尺寸链的闭合校验，比如底部安装孔到弯臂起始位置的18mm尺寸、弯臂圆弧段的切点位置、上端孔与弯臂连接位置的36mm尺寸，都需要与整体尺寸200mm形成闭合，避免出现建模尺寸冲突；同时锁紧槽的深度需要控制，不能切到铰接孔的对侧壁，否则会导致上端块的刚度不足，锁紧时出现过度变形影响抱紧力。
