国际象棋棋盘棋子整套三维结构设计

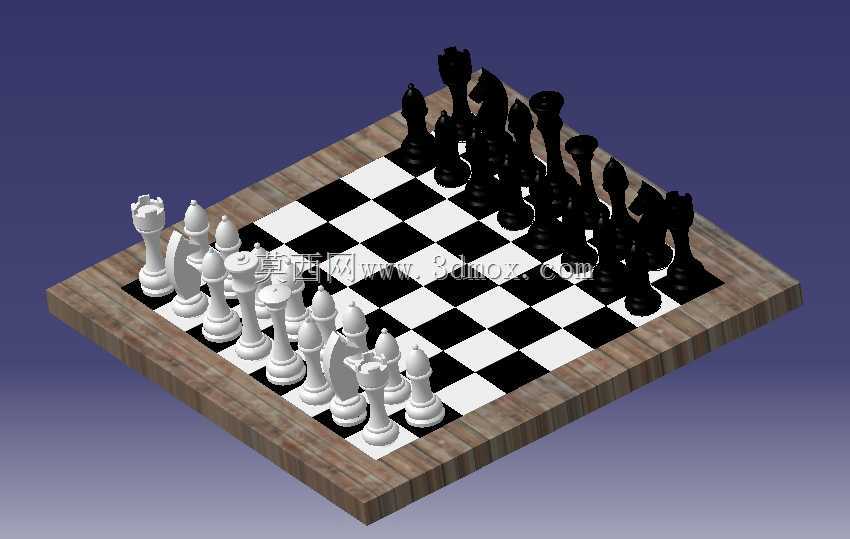

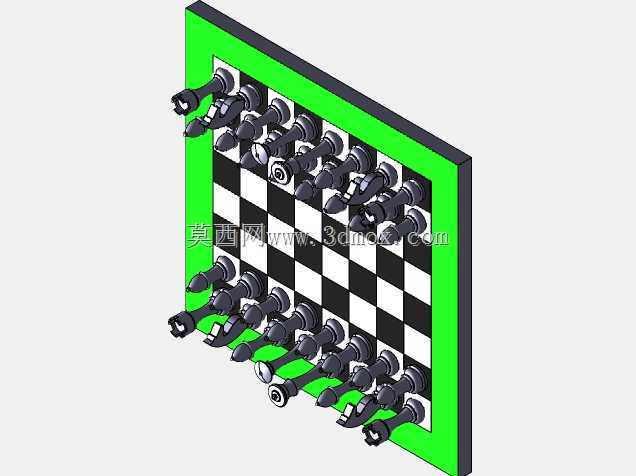

　　这套国际象棋三维结构设计，覆盖了标准赛事规格下的棋盘与全套黑白棋子，从结构落地的角度还原了实物的装配与使用逻辑。首先看棋盘部分，主体采用实木边框内嵌格纹盘面的结构，边框做了45度拼角处理，边缘倒R2圆角避免使用时的磕碰划伤，盘面的黑白格严格按照8×8的赛事标准排布，单格边长匹配标准棋子底座尺寸，确保棋子放置后不会出现格位偏移、相邻棋子干涉的问题，盘面整体厚度控制在20mm，边框宽度35mm，既保证了摆放时的结构稳定性，也兼顾了手持移动时的握持空间，盘面底部预留了3mm深度的防滑垫安装槽，可粘贴绒质防滑垫，避免棋盘在玻璃、木质桌面滑动移位。

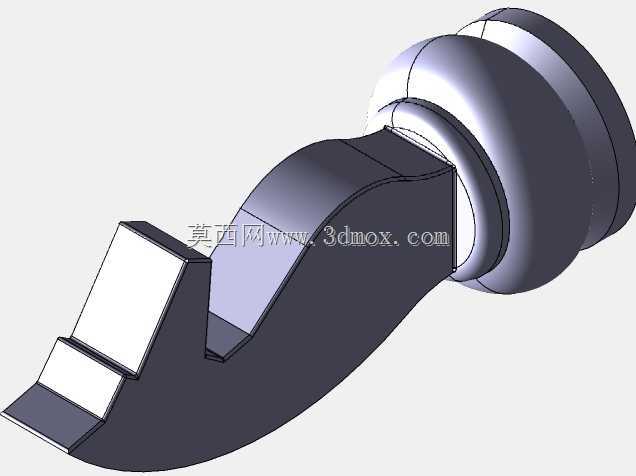

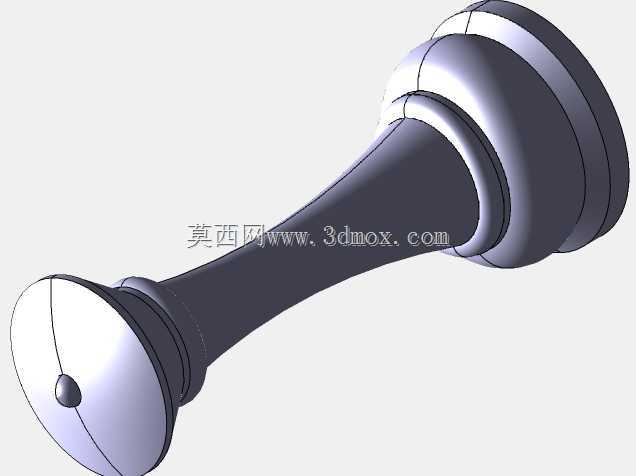

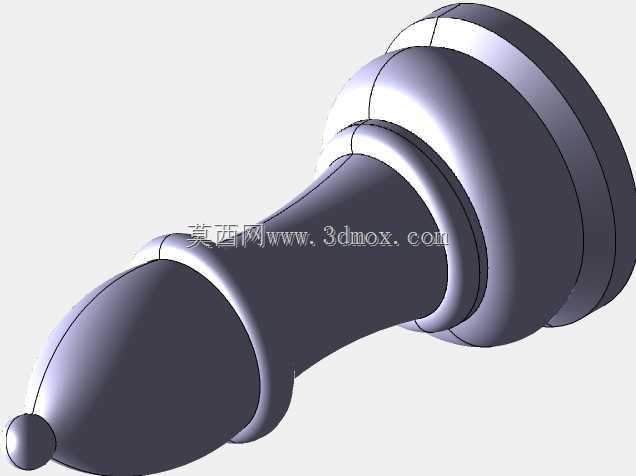

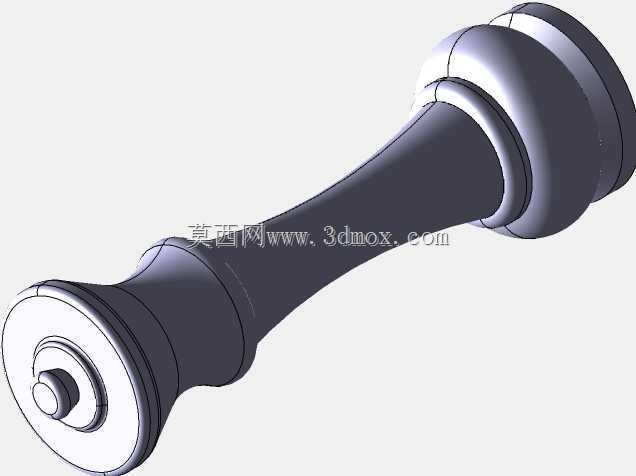

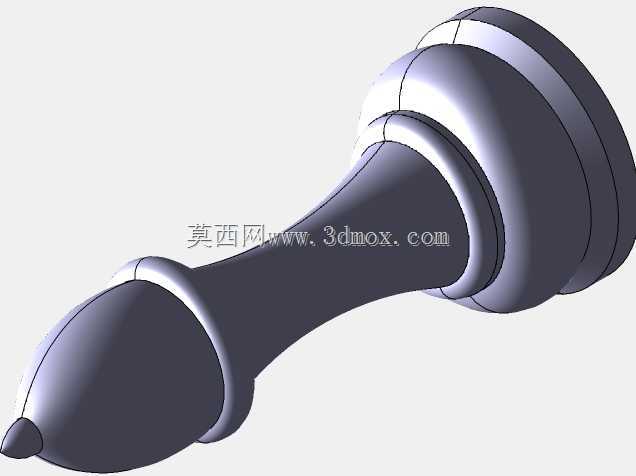

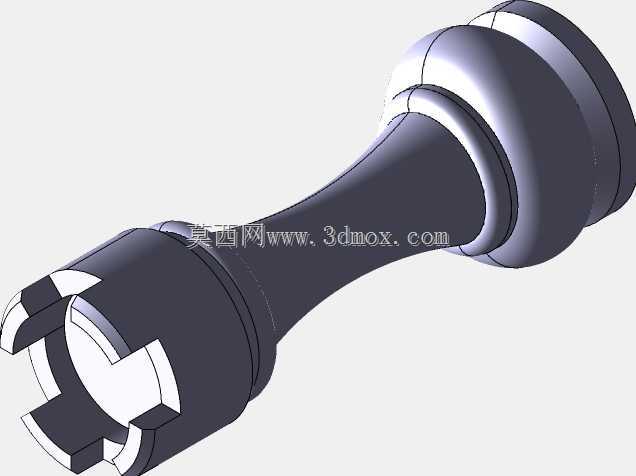

　　棋子部分严格区分黑白两方，每方16枚棋子涵盖王、后、车、马、象、兵六个品类，不同品类的棋子高度、底座直径做了差异化设计：王的高度最高，底座直径最大，顶部采用十字造型标识；后高度略低于王，顶部为冠状造型；车为城堡式柱体结构，顶部做城垛造型；马采用立体马头曲面造型，曲面过渡做了G2连续处理，无尖锐棱角；象为带斜切顶部的柱体；兵为最小尺寸的圆台加球形顶结构。所有棋子的底座都做了1.5mm深度的沉孔，可内嵌金属配重块，降低棋子整体重心，避免轻微触碰就倾倒的问题，底座底面同样预留防滑毛毡的粘贴位，减少棋子移动时对盘面的刮擦磨损。

　　从应用场景来看，这套结构既可以作为文体用品生产的开模参考，直接对接木质棋盘加工、树脂棋子注塑或者金属棋子压铸的工艺需求，也可以作为文创产品设计的基础框架，在现有结构上调整表面纹理、材质配色，衍生出不同风格的定制款国际象棋产品。设计过程中优先考虑了实际使用的人机交互细节：棋子的握持部位直径控制在12-18mm区间，适配成年人手指握持的舒适尺寸，所有外露边缘都做了倒钝处理，没有锐边毛刺风险；棋盘的格纹尺寸经过反复校核，确保兵卒升变、王车易位等操作时，棋子移动不会和相邻格的棋子发生空间干涉；整套结构的拆分逻辑也适配生产装配，棋盘的边框和格纹面板采用嵌入式榫卯加胶接的固定方式，不需要额外外露紧固件，保证外观整体性；棋子为一体化结构，除了底部的配重块和防滑垫，没有多余的装配零件，降低生产组装的工序复杂度。

　　从安装边界来看，整套棋盘摆放时的占用平面尺寸为420mm×420mm，放置时需要预留周边至少100mm的操作空间，方便对局者摆放被吃掉的棋子、记录对局进程；棋子的最高尺寸为95mm，收纳时如果采用分层收纳盒，单层高度需要预留110mm以上的空间，避免棋子顶部受压损坏。曲面造型部分，马的头部曲面是整套设计里造型复杂度最高的部分，建模时采用了多截面曲面加桥接的方式构建，还原了马头的轮廓比例，同时保证曲面脱模斜度满足注塑或者压铸工艺的要求，不需要额外做结构拆分就能实现批量生产；其余棋子均为回转体结构，可直接通过数控车削或者回转模工艺加工，生产效率更高。棋盘的格纹部分采用黑白木皮镶嵌或者漆面分色的工艺都可适配，结构上预留了0.2mm的镶嵌槽深度，方便木皮粘贴时的定位，不会出现格纹错位的问题。整套结构没有冗余的装饰性结构，所有造型特征都服务于实际使用功能，配重块的重量设置经过校核，单枚棋子重量控制在25-40g区间，既有足够的放置稳定性，也不会因为过重导致拿取疲劳，长时间对局也不会有明显的握持负担。
