工业用解除托盘升降提升架结构设计

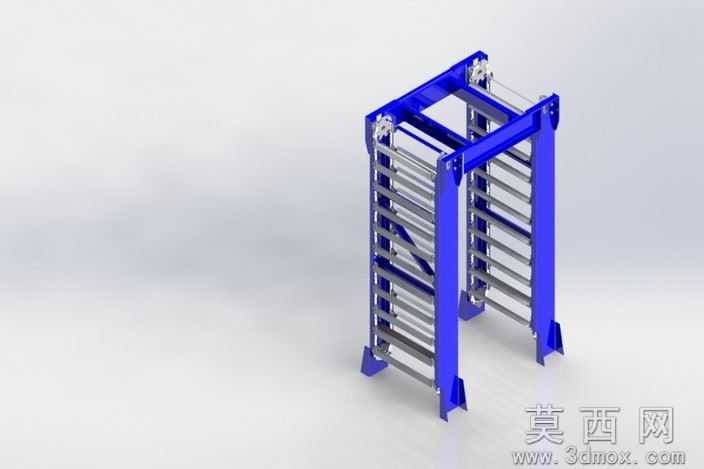

本作品为针对托盘解除作业场景设计的立式升降架体三维模型，整体采用框架式对称结构设计，建模过程中严格遵循机械结构设计的合理性与实用性原则，先通过草图绘制确定架体的整体轮廓尺寸，以两根立式主支撑立柱作为核心承载构件，立柱底部设计有向外延伸的支撑脚结构，增大架体与安装基面的接触面积，提升整体放置的稳定性，避免作业过程中出现架体倾覆的风险。建模时对每一层横向承载梯条进行等距阵列排布，保证相邻梯条的间距均匀一致，既满足托盘承托的受力需求，也让架体整体视觉更加规整协调。材质渲染方面，主支撑立柱采用饱和度较高的蓝色金属漆材质，模拟工业设备常用的喷塑工艺表面效果，表面带有细腻的哑光金属质感，既具备工业设备的辨识度，也能直观呈现金属构件的厚重感；横向梯条采用银灰色金属材质，模拟镀锌钢材的表面效果，与蓝色立柱形成清晰的色彩区分，能够直观分辨不同构件的功能分区，顶部的传动连接构件采用亮银色金属材质，突出传动部位的结构细节。结构设计上，架体顶部预留了升降传动组件的安装位，可配套安装曳引、链条类升降驱动组件，实现托盘的垂直升降输送，两侧的对称框架结构能够对升降过程中的托盘起到侧向导向与防护作用，避免托盘升降过程中出现偏移、卡滞的问题。设计思路围绕托盘解除作业的实际需求展开，摒弃了冗余的装饰性结构，所有构件均服务于承载、升降、导向的核心功能，架体的镂空框架结构在保证整体结构强度的同时，有效降低了架体自身重量，也便于作业人员观察内部托盘的位置状态，适配生产线、仓储场景下的托盘转运、解除作业需求，建模过程中对构件的连接部位做了贴合实际装配的细节处理，比如立柱与梯条的连接位置、底部支撑脚的加强结构都做了合理的结构优化，保证模型既具备可视化展示效果，也能够为实际生产加工提供结构参考。
