适用于残障及老年群体的楼道代步电梯设计

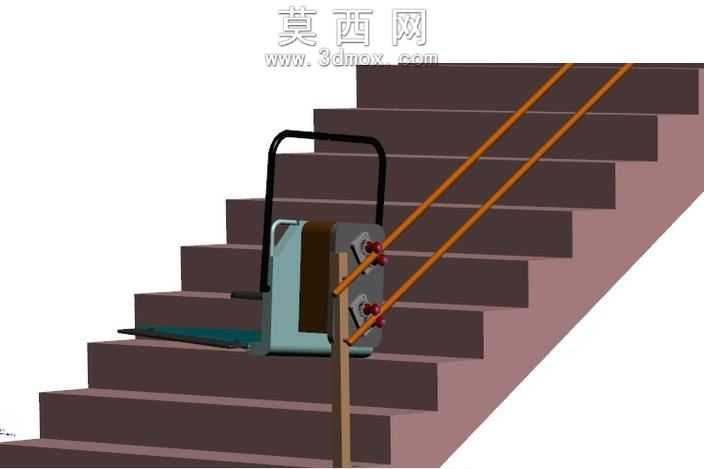

本作品为面向残障人士与老年群体设计的楼道代步电梯三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对普通住宅楼道的踏步尺寸、扶手安装空间进行1:1比例还原，确定楼梯踏步的高度、深度参数后，依次搭建代步承载平台、轨道夹持机构、驱动传动组件、安全防护扶手的独立零件模型，所有零件均按照实际机械装配逻辑添加配合约束，确保轨道轮组与楼道斜向轨道的贴合度、承载平台的水平保持结构可实现动态运动仿真。材质渲染阶段，对楼梯主体赋予哑光深棕水泥材质模拟真实楼道踏步质感，轨道部分赋予亮面橙色金属漆材质提升视觉辨识度，代步设备的承载平台采用防滑磨砂金属材质，操作扶手包裹黑色哑光橡胶材质模拟防滑握感，侧面的锁紧调节旋钮采用红棕色金属材质突出操作部件位置，整体渲染采用柔和室内漫反射光照，还原楼道内的真实采光效果，清晰呈现设备与楼梯的安装适配关系。结构设计上，该代步电梯采用沿楼道斜向布设的双轨道作为运行路径，设备主体通过上下两组夹持轮组卡在轨道上，避免运行过程中出现脱轨风险，承载平台为平板式结构，可供使用者站立或放置小型代步轮椅，侧面设置高度适宜的推拉扶手，扶手端部设置弧形安全挡边防止使用过程中脱手，轨道侧方设置多组可调节锁紧旋钮，可根据不同使用者的操作习惯调整锁紧阻尼，设备底部设置防滑支撑脚垫，在停靠状态下可贴合踏步表面提升稳定性。设计思路围绕老旧小区无电梯、残障及老年群体上下楼困难的实际痛点展开，摒弃了传统厢式电梯对建筑空间的高要求，采用沿现有楼梯加装轨道的轻量化方案，无需对楼道结构进行大规模拆改，整体设备体积小巧，运行时不会过多占用楼道通行空间，既可以满足行动不便人群独立上下楼的需求，也不会影响普通住户的正常楼道通行，在细节设计上充分考虑老年群体的操作能力，所有调节部件均采用大尺寸旋钮设计，无需额外工具即可手动操作，扶手高度符合人体工程学设计，握持时手臂自然下垂无需过度抬升，降低使用过程中的体力消耗，整体结构兼顾实用性、安全性与安装便捷性，为老旧小区的无障碍改造提供了可行的轻量化设备方案。
