带散热通风结构的设备内置钣金安装盒

　　这类钣金安装盒多应用在工业控制设备、小型液压动力单元、嵌入式检测仪器的内部，作为核心电控元件、小型阀组或者传感模块的承载防护构件，直接固定在设备主框架的预留安装位上，替代传统塑料壳体解决高温工况下的形变、老化问题。从实际使用场景来看，这类构件常布置在设备内部靠近发热源的位置，比如减压阀组的旁侧电控安装区、小型工控主机的内置元件仓，既要给内部安装的PCB板、小型接线端子、微型调压模块提供稳定的安装基准，还要隔绝外部的油污、金属碎屑飞溅，同时兼顾内部元件的散热需求，避免密闭空间积热导致元件参数漂移。

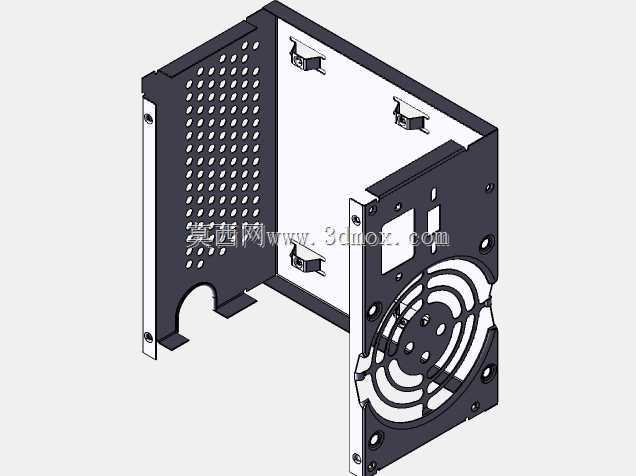

　　设计层面优先考虑钣金加工的工艺可行性，整体采用弯折一体成型的结构，减少额外的拼接焊缝，主体板材选用常规冷轧钢板，弯折处预留合理的折弯内R角，避免加工过程中出现板材开裂或者回弹超差的问题。侧面的密集冲孔区域对应内部发热元件的安装位，孔径与孔间距按照散热通风的流场要求排布，既保证足够的通风通流面积，又不会因为开孔过多降低盒体的整体结构刚度，冲孔边缘做去毛刺处理，防止后续装配线材时割破绝缘层。前端的同心圆格栅结构是专门为轴流散热风扇预留的安装位，格栅的筋条宽度与开孔间隙经过匹配，既能够给风扇提供稳定的安装支撑，又不会阻挡风扇的进出风路径，风扇安装位周边预留的螺丝孔位与常规40mm、60mm规格的小型轴流风扇安装孔距匹配，不需要额外做转接件就能直接固定。

　　盒体内侧预留的多个卡扣式固定座，是为了免螺丝快速安装PCB板或者绝缘隔板设计的，卡扣的弯折尺寸与常用1.5mm、2mm厚度的板材适配，装配时直接将板件卡入即可，减少装配环节的螺丝用量，提升组装效率。盒体外侧的延伸固定支脚带有安装腰型孔，腰型孔的长度预留了2mm的安装调节余量，能够抵消主框架安装孔的位置加工误差，降低装配时的对位难度，支脚的弯折高度保证盒体安装后与设备主框架之间留有3mm的间隙，避免盒体与框架直接贴合导致的振动传导，同时也能给背面的通风留出辅助进风的通道。

　　从安装边界来看，这类钣金盒的整体外形尺寸控制在小型内置元件的适配范围，安装后不会与周边的阀件、管线、其他结构件产生运动干涉，盒体的侧壁开孔除了散热之外，还预留了线材穿入的缺口位置，缺口处做翻边处理，后续可以配套安装橡胶护线圈，保护进出的电源线、信号线。结构设计上没有多余的冗余特征，所有的弯折、开孔、固定结构都服务于实际装配与使用需求，在保证结构强度的前提下尽可能控制板材用量，降低构件的整体重量，同时钣金表面可以根据使用场景做喷塑、镀锌或者发黑处理，适配不同设备的防腐、绝缘要求。在实际选型应用时，只需要核对内部安装元件的排布尺寸、风扇安装规格以及外部安装支脚的孔位，就可以直接适配到对应的设备内部，不需要做大幅度的结构修改，能够缩短设备的整体设计周期，减少非标结构件的重复设计工作量。
