钣金结构电源箱外壳三维设计

　　这款钣金电源箱壳体，主要面向工业控制柜、小型设备集成供电单元的配套安装场景，在车间生产线的分布式供电节点、小型自动化设备的内置电源舱、实验室测试台的独立供电模块场景中都能适配，核心作用是为内部的电源转换模块、接线端子、保护元器件提供封闭的安装承载空间，同时隔绝外部粉尘、碎屑的侵入，避免人员误触内部带电部件，也能屏蔽一定的外部电磁干扰，保障电源模块稳定运行。

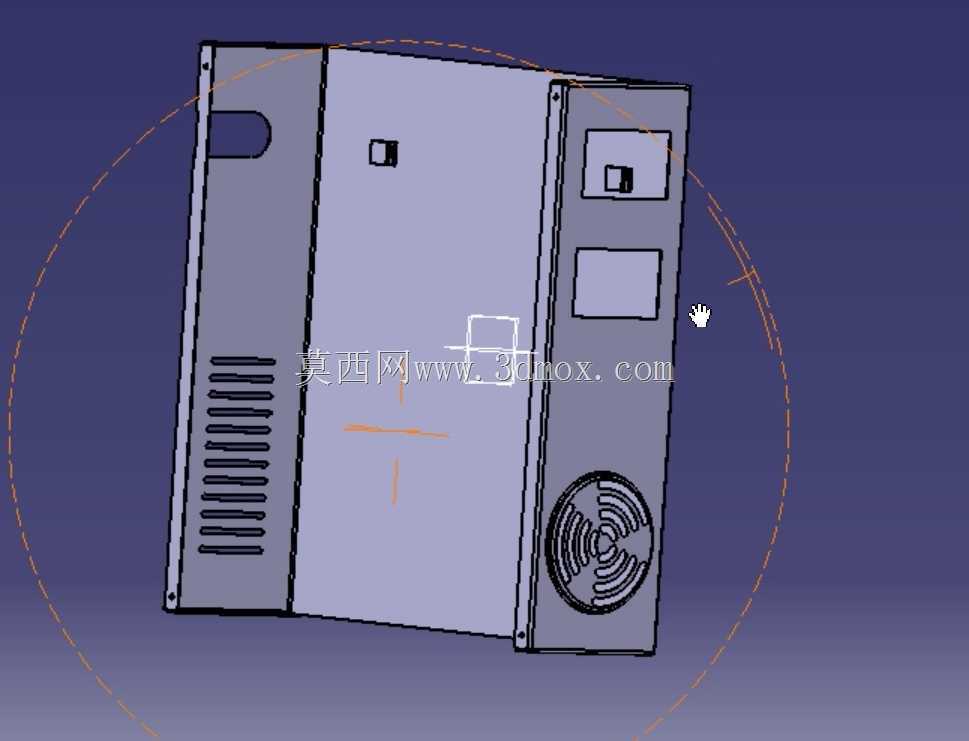

　　从结构设计思路来看，整体采用分体拼接式钣金结构，主体板材选用常规冷轧钢板，通过折弯、冲压、铆接工序完成成型，不需要复杂的焊接工序，既控制了加工成本，也能保证壳体的拼接精度，后期维护时拆卸侧板也更便捷。壳体的左侧区域预留了长条形通风格栅，是进风通道的位置，对应内部电源模块的发热区域，冷空气从格栅进入后可以直接流经功率器件的散热片，带走工作产生的热量；右下角的圆形格栅区域是排风位，可适配标准尺寸的轴流风扇安装，形成贯穿式的散热风道，避免内部热量堆积造成功率器件降频或者寿命衰减。

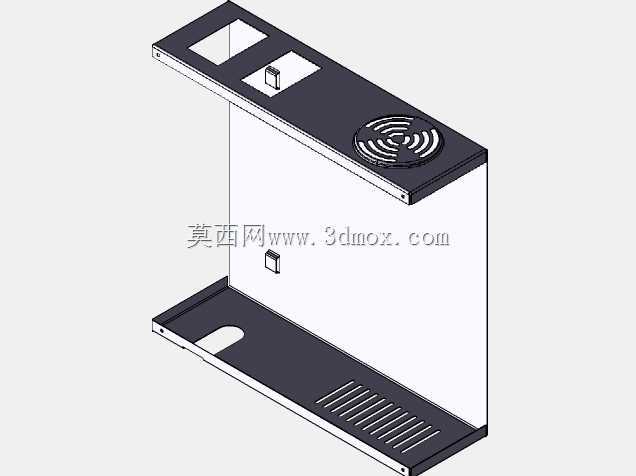

　　壳体正面的上部预留了两个方形开孔，大尺寸的开孔用于安装电源状态指示灯、电压电流显示表或者电源开关，小尺寸开孔可作为复位按钮、保险座的安装位，不需要后期现场二次开孔，减少现场施工的工作量。左侧板上部的半圆弧缺口是走线让位结构，当电源箱嵌入安装到设备机架内部时，外部的输入输出线缆可以从这个缺口引出，不会和侧板产生硬摩擦，避免线缆绝缘层被钣金锐边割破，设计时在缺口边缘预留了包边的折弯量，安装时可以配套护线套进一步防护线缆。

　　安装边界方面，壳体背部预留了四个凸耳安装位，每个凸耳上都冲压有标准安装孔，既可以通过螺栓固定在设备的内部安装梁上，也可以搭配挂墙支架实现壁挂安装，适配不同的安装场景。整体外形的长宽高比例适配常规1U到2U高度的电源模块安装空间，内部预留的安装柱位置匹配市面上主流开关电源模块的固定孔距，不需要额外制作转接板就能直接固定电源本体。壳体的拼接缝隙控制在0.5mm以内，既满足钣金加工的常规公差要求，也能防止较大尺寸的金属碎屑、虫类进入壳体内部，在粉尘较多的车间场景使用时，还可以在通风格栅内侧加装防尘滤网，滤网通过卡扣固定，定期清理拆卸也很方便。

　　细节设计上，所有钣金的外露边缘都做了压平折弯处理，没有裸露的锐边，装配和后期维护时不会划伤操作人员的手部；壳体的表面可根据使用场景做喷塑处理，常规的工业灰、电脑白配色都能适配不同设备的外观风格，喷塑层的厚度控制在60到80微米，既能满足基础的防锈要求，也不会因为涂层过厚影响拼接尺寸。在结构强度上，壳体的折弯边都预留了足够的翻边宽度，侧板和主体框架连接的位置通过拉铆螺母固定，整体承重可以满足内置5kg以内电源模块及配套元器件的安装需求，日常搬运、安装过程中不会出现壳体变形的问题。
