工业设备用钣金结构电源盒设计方案

项目分类:配电柜 发布时间:2024-12-02 ID:823167
  • 工业设备用钣金结构电源盒设计方案
  • 工业设备用钣金结构电源盒设计方案

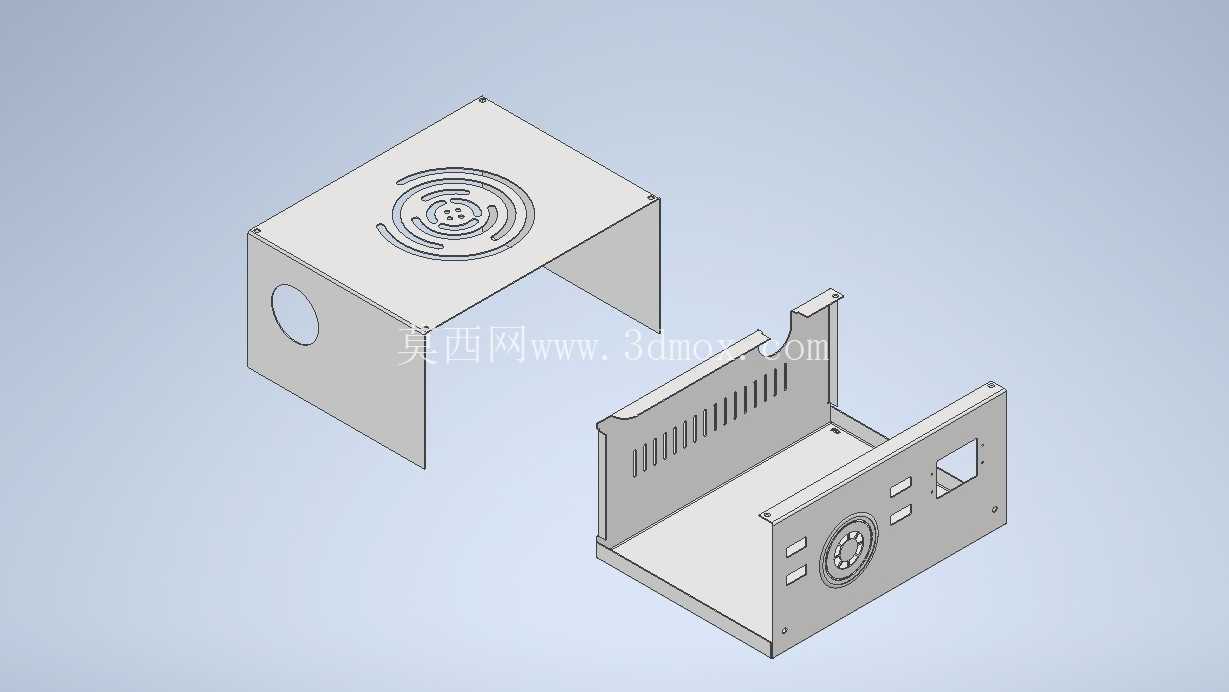

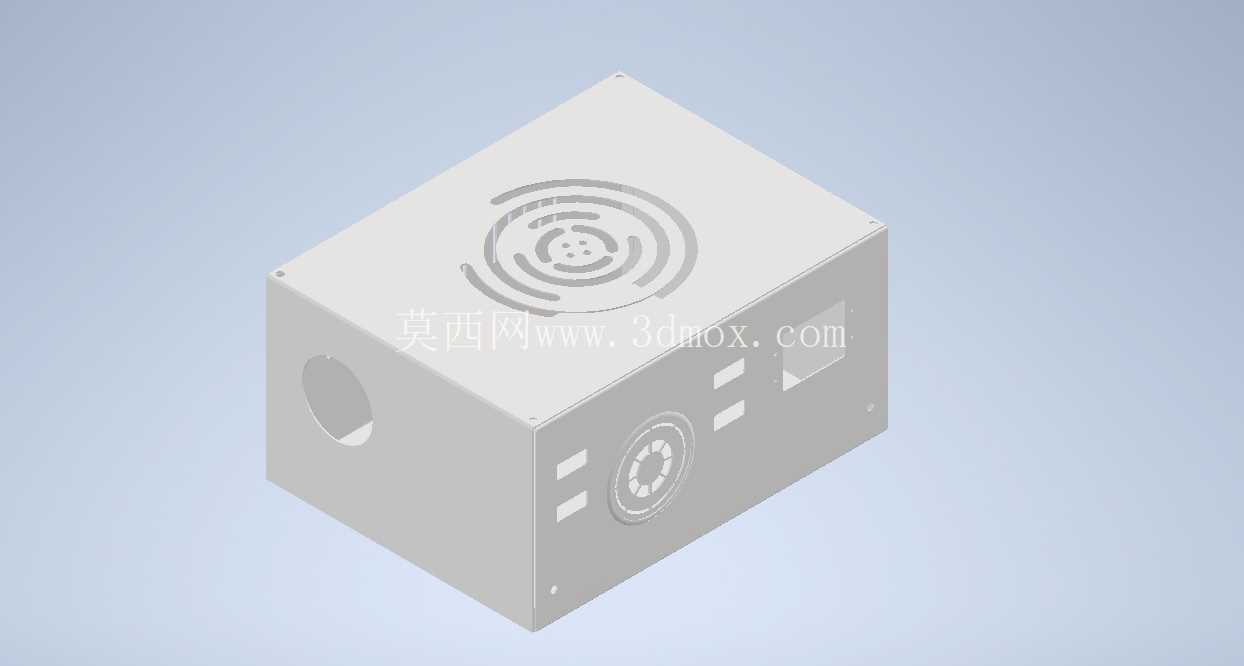

  在工业电气控制场景中,电源盒是承载电源转换模块、接线端子、滤波组件的核心防护壳体,广泛应用于小型自动化设备控制柜、桌面式测试仪器、工业通讯终端的供电单元集成环节,其结构合理性直接决定内部电气组件的安装效率、运行散热表现与长期使用的防护可靠性。这款电源盒采用一体化钣金折弯成型的主体结构,整体为规整的长方体构型,六个面的拼接处采用折弯扣合加定位点焊的工艺处理,既保证壳体的结构刚度,也避免过多外露焊缝增加后期表面处理的工作量。

  壳体顶面预留了同心圆样式的散热通风孔组,孔位排布避开内部核心功率器件的安装投影区域,既满足自然对流散热的气流通道要求,也防止外部异物垂直掉落直接触碰内部带电部件,通风孔的孔径控制在3mm以内,符合电气壳体防手指触碰的基础防护要求。壳体正面设置了圆形的电源状态观察窗与多组矩形的接口预留位,观察窗位置对应内部电源模块的指示灯安装位,无需开盖即可直观判断电源的工作状态,矩形预留位可根据实际使用需求配置电源输入插座、输出接线端子、开关按钮或者通讯接口,不同接口的安装凸台在壳体折弯阶段就一体冲压成型,后期装配时不需要额外做定位打孔,能大幅缩短电气装配的作业周期。壳体侧面预留了大直径的线缆穿入孔,孔位边缘做了翻边钝化处理,避免穿线时锋利的板边割伤线缆绝缘层,穿线孔可配套橡胶护线圈实现线缆处的密封防护,适配不同线径的动力线缆与信号线缆引入。从安装边界来看,这款电源盒的底部预留了四个对称的安装固定孔位,孔位间距符合常规电气安装板的模数尺寸,既可以通过螺丝直接固定在设备内部的安装背板上,也可以搭配卡扣实现导轨式安装,适配不同设备的内部安装空间要求。

  壳体的内部空间做了分区设计,靠近线缆穿入孔的区域预留为接线区,设置了专门的接地柱安装位,可实现壳体与设备接地系统的可靠连接,满足电气安全的接地连续性要求;中部区域为功率器件安装区,预留了标准的孔位阵列,可适配不同功率规格的开关电源模块、滤波电路板的安装固定,不需要额外做安装孔的二次加工;靠近观察窗的区域为低压控制区,可布置信号端子、状态指示板等低压组件,与高压功率区保持足够的电气安全间隙,避免高低压电路之间的串扰。

  在设计过程中,充分考虑了钣金加工的工艺可行性,所有折弯处的内圆角半径匹配常规钣金折弯模具的参数,不需要定制特殊模具即可完成加工,壳体的展开图做了工艺缺口处理,避免折弯时出现材料挤压变形的问题,所有外露的边缘都做了去毛刺处理,防止装配作业时划伤操作人员。壳体表面采用静电喷塑处理,既提升壳体的耐腐蚀能力,也实现电气绝缘的附加防护效果,喷塑层的厚度控制在60-80μm之间,兼顾附着力与绝缘性能。这款电源盒的结构设计没有多余的冗余特征,所有结构特征都服务于内部组件安装、线缆走线、散热、防护的实际功能需求,在满足电气防护要求的前提下尽可能压缩壳体的外形尺寸,减少对设备内部安装空间的占用,同时兼顾加工工艺性与装配效率,适合批量加工生产,可直接适配多数小型工业设备的内置电源安装需求,也可根据具体的使用场景对接口位置、安装孔位做小幅调整,快速衍生出适配不同设备的定制化版本。
