开关电源钣金底盖结构设计方案

　　在工业控制、通讯基站、自动化设备的供电单元布局中，SMPS开关电源的外壳钣金件是保障电源模块长期稳定运行的核心结构部件，这款底盖作为开关电源壳体的下半组成部分，直接承担着内部PCB板、功率器件、散热组件的承载与防护职能，其结构设计的合理性直接影响电源模块的装配效率、散热表现与抗振性能。从实际应用场景来看，这类钣金底盖多用于额定功率100W-500W区间的工业级开关电源，适配导轨安装、螺丝固定两种主流安装方式，可直接嵌入设备控制柜内部的安装位，也可作为独立开放式电源的承载底座使用，在车间产线控制设备、户外通讯机柜、小型工控主机的供电单元中都能见到同类结构的应用。

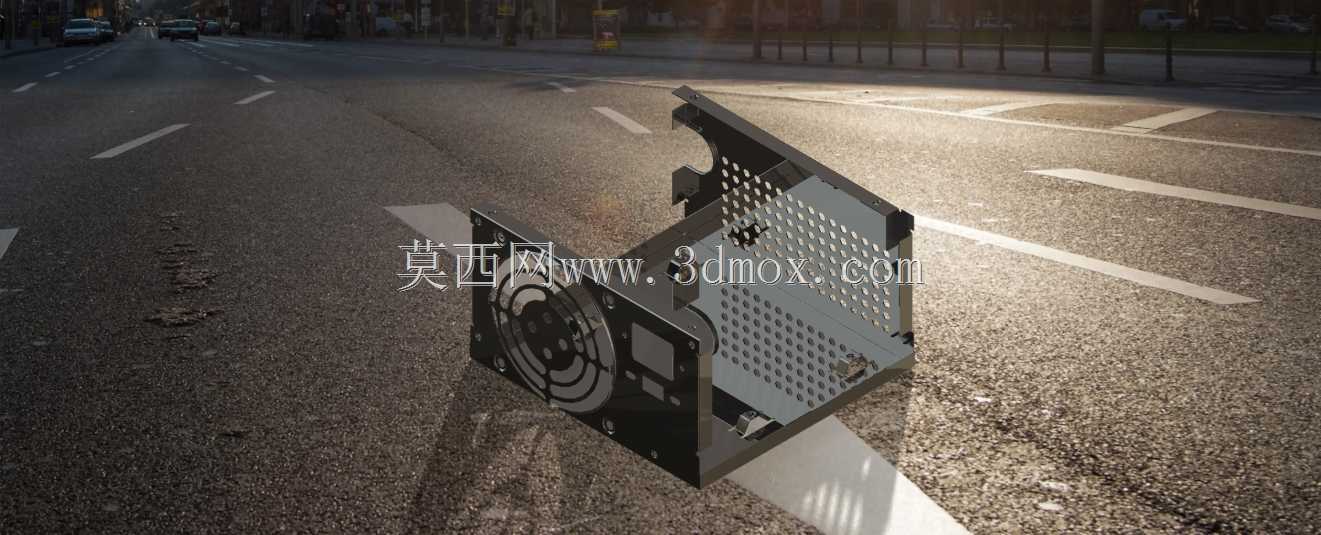

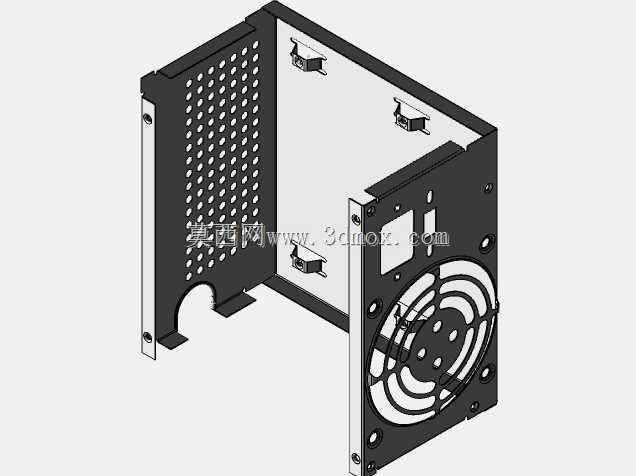

　　从功能特性层面拆解，这款底盖采用一体化钣金折弯成型工艺，基材选用1.2mm厚度的冷轧钢板，表面做黑色导电氧化处理，既保证了结构强度，又能实现壳体整体接地的电磁屏蔽要求，避免开关电源工作时的高频信号干扰周边敏感电子元件。底盖一侧预留了轴流风扇的安装位，对应位置冲制了阵列式通风孔，孔位间距与孔径经过匹配设计，既保证通风散热的通流面积，又能防止较大尺寸的异物进入壳体内部触碰带电元件；另一侧对应电源输出端子、输入接口的位置预留了精准的开口缺口，装配时无需二次加工即可完成接口对位，大幅减少总装工序的工时消耗。底盖的折弯边缘做了压边处理，没有裸露的钣金锐边，避免装配与后期维护过程中划伤操作人员，同时折弯边的翻边结构也提升了壳体整体的抗扭刚度，减少运输与安装过程中受外力挤压产生的形变量。

　　设计思路上，这款底盖完全遵循自上而下的装配逻辑开展结构设计：首先匹配内部PCB板的安装孔位，在底盖对应位置冲制凸包螺丝柱，凸包高度经过精准计算，保证PCB板装配后与底盖平面预留3mm的安全间隙，避免PCB背面焊点与钣金壳体接触造成短路；其次考虑功率器件的散热路径，将MOS管、整流桥等发热器件的安装区域对应到底盖无开孔的平整区域，可直接贴合绝缘导热垫后将热量传导至钣金壳体，借助金属壳体的大表面积实现被动散热，配合侧边风扇安装位的主动散热结构，可将电源满负载运行时的壳体温升控制在35K以内，满足工业级设备的温升要求。安装边界方面，底盖的整体外形尺寸匹配常规1U/2U电源的安装模数，侧边的折弯边上预留了与上盖扣合的卡扣位与螺丝过孔，装配时可先通过卡扣实现上下盖的预定位，再锁付侧边固定螺丝即可完成壳体组装，无需额外的定位工装辅助；底盖底部预留了四个M3规格的固定安装孔，孔位间距符合通用电源安装的孔距标准，可直接适配市面主流的电源安装支架与机柜安装梁，同时底部还冲制了两道加强筋，沿底盖长度方向布置，进一步提升底盖的平面度，避免长期承重后出现中部凹陷变形的问题。

　　在细节结构处理上，底盖的通风孔区域做了向内的微折弯翻边，既提升了开孔区域的结构强度，又能引导气流沿壳体内部的风道流动，减少通风过程中的风阻与紊流；风扇安装位的四个角预留了减震胶垫的安装槽，装配橡胶减震垫后可降低风扇运行时的振动传递，避免振动传导至PCB板引发元器件引脚虚接的问题。针对不同应用场景的适配性，这款底盖的结构预留了足够的修改余量，若需要提升防水等级，可在通风孔区域加装防尘网的固定卡槽，若需要提升电磁屏蔽性能，可在上下盖结合的位置预留导电泡棉的安装槽，无需对整体结构做大幅改动即可满足不同防护等级的使用需求。从装配工艺角度考量，这款底盖的所有折弯工序都可在普通数控折弯机上完成，所有冲孔、冲凸包的工序都可在一副级进模上完成加工，无需后续的焊接、打磨工序，加工良率可稳定控制在98%以上，单工件的加工节拍可控制在15秒以内，完全满足批量生产的工艺要求，同时钣金件的材料利用率可达82%以上，有效控制了批量生产的材料成本。在实际选型匹配过程中，结构工程师可根据内部电源模块的功率大小，调整板材厚度与通风孔的开孔率，针对高功率版本可适当增加底盖与发热器件的接触面积，针对低功率版本可适当减少开孔数量提升防护性能，整体结构的参数化特征清晰，可快速调整参数适配不同规格的开关电源产品开发需求。
