公制M10螺栓螺母配套紧固件三维结构

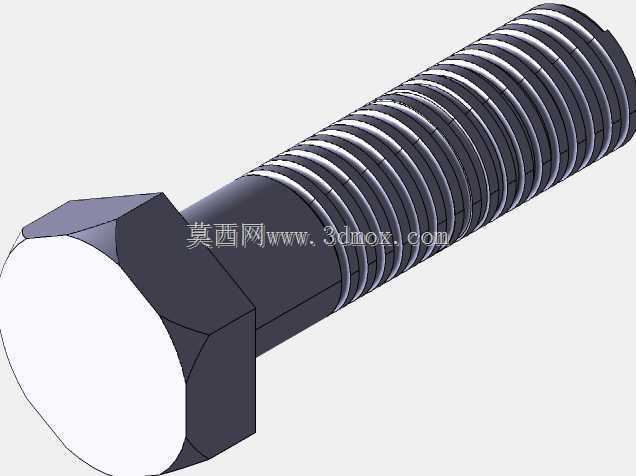

　　在液压阀组、仪器仪表配套管路、小型自动化设备机架装配场景中，M10规格的公制螺栓螺母是出现频率极高的基础连接件，这套三维结构完整还原了标准公制粗牙螺纹的配合细节，可直接用于装配干涉校验、工装夹具设计时的标准件调用。从实际装配需求出发，螺栓头部采用标准外六角结构，对边尺寸严格遵循公制紧固件通用公差，适配常规16号开口扳手、套筒工具的操作空间，设计时预留了足够的扳手回转间隙，避免实际装配时工具与周边安装面发生碰撞。螺纹段长度覆盖常规薄板叠装、阀块安装的常见厚度需求，螺杆末端做了45度倒角导向，既方便装配时快速对准螺母螺纹孔，也能去除加工毛刺避免刮伤安装孔内壁。

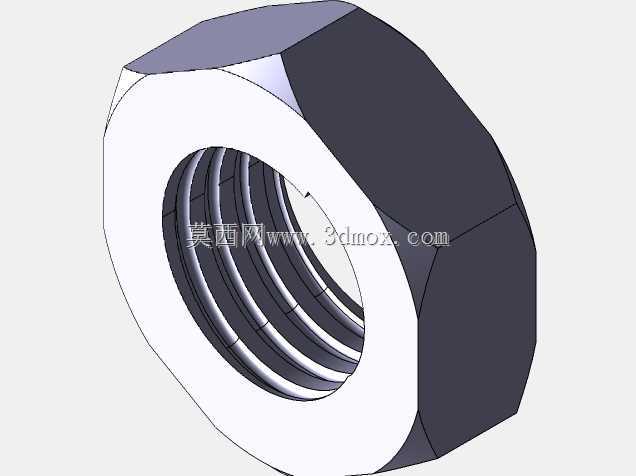

　　配套螺母同样采用外六角结构，厚度符合8.8级强度对应的标准尺寸，螺纹牙型的建模还原了公制60度牙型角的实际轮廓，没有做简化的光杆替代，在做有限元受力分析、螺纹啮合强度校核时可以直接调用，不需要二次修正牙型细节。做设备布局设计时，这套紧固件的安装边界需要重点关注：螺栓穿入安装孔后，螺杆伸出螺母的长度控制在2-3个牙距，既保证螺纹啮合强度足够，也不会因为伸出过长干涉周边管线、运动部件。在减压阀这类流体控制设备的装配中，M10螺栓通常用于阀盖与阀体的连接、安装支架与设备基座的固定，建模时已经考虑了平垫、弹垫的装配空间，螺母与安装面之间预留的间隙可以容纳标准规格的防松垫圈，不需要额外调整安装孔位的位置。

　　很多刚入行的结构设计人员做装配时，容易忽略紧固件头部的沉孔深度、扳手操作空间的预留，这套模型把六角头的高度、对角尺寸都做了精准还原，在做整体装配校验时，可以直接测量螺栓头部到周边零部件的最小间隙，提前规避现场装配时扳手放不进去、螺栓无法拧紧的问题。螺纹部分的建模没有采用贴图示意的简化方式，而是还原了每一圈螺纹的实际牙型，在做运动仿真、干涉检查时，能准确识别螺栓与安装孔、螺母与螺栓之间的配合间隙，不会出现模型显示能装配、实际生产时螺纹卡滞的问题。在仪器仪表类设备的安装场景中，M10螺栓的紧固力矩通常控制在35-45N·m区间，对应的螺纹啮合长度不小于10mm，这套模型的螺纹段长度刚好匹配这类场景的需求，不需要额外裁剪螺杆长度。

　　设计时也考虑了不同表面处理的装配公差，螺纹中径的尺寸预留了镀锌、达克罗处理的镀层厚度空间，按照这个模型出图加工的标准件，表面处理后依然能顺畅旋合，不会出现镀层过厚导致螺纹锁死的问题。在做管路支架、小型设备机架的模块化设计时，这套紧固件模型可以直接复制调用，统一全设备的连接标准，减少设计时反复核对标准件尺寸的工作量，也能避免同个设备里混用不同标准、不同规格紧固件导致的装配混乱。
