可倾斜旋转显示屏壁挂安装支架结构

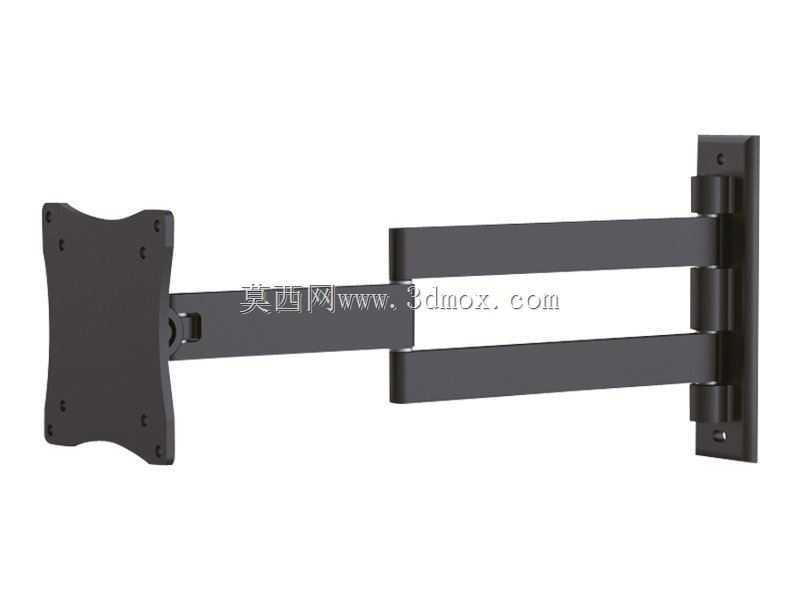

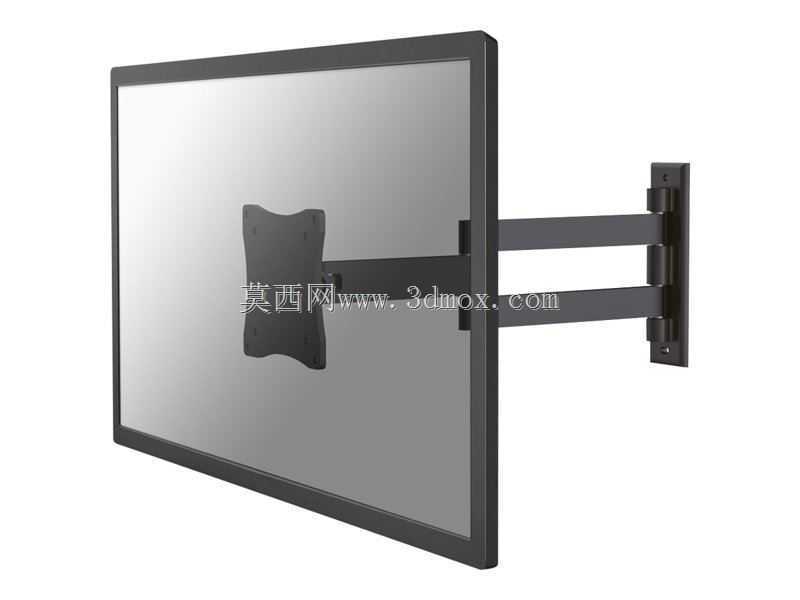

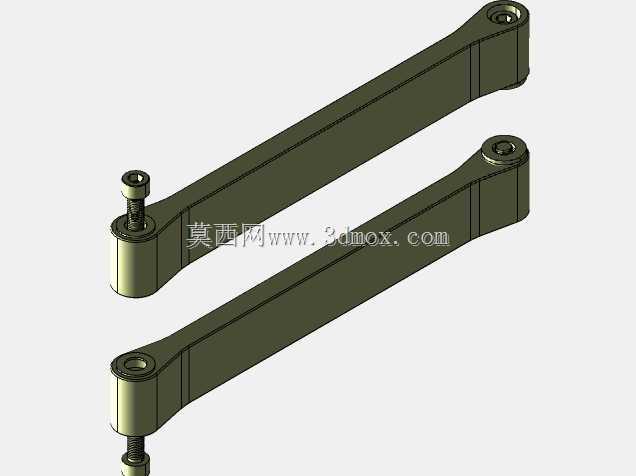

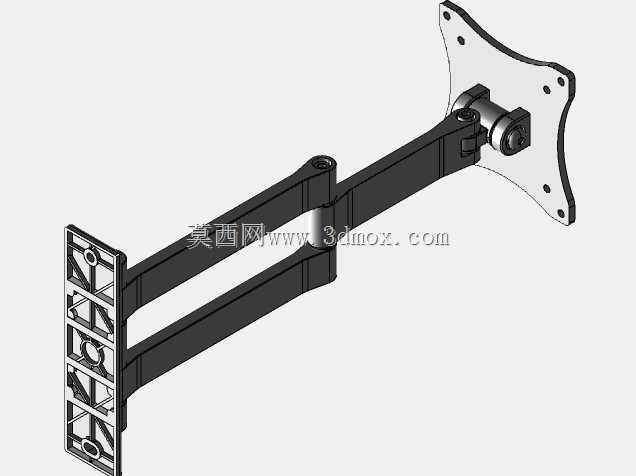

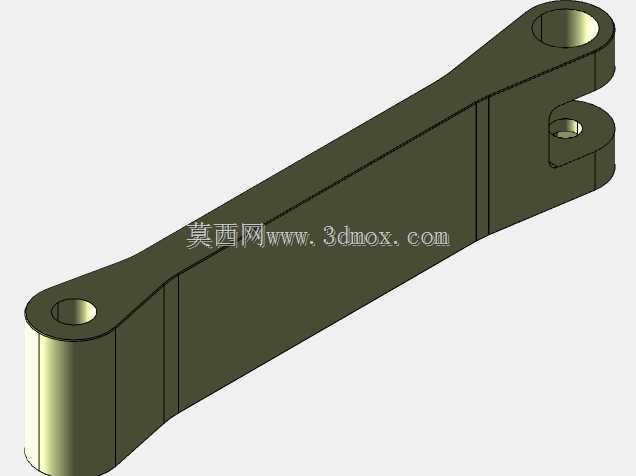

　　日常办公场景中，工位显示器的安装高度、俯仰角度往往直接影响长期伏案人员的颈椎受力状态，商用展示场景里，公共区域的信息屏也需要根据观看人群的站位调整倾斜角度与朝向，这款壁挂式屏幕安装支架正是针对这类需求设计的承载调节构件。从结构组成来看，该支架采用双平行臂杆的构型，臂杆主体为长条形等截面设计，两端设置同轴铰接孔位，一端通过壁挂固定座连接墙面安装基面，另一端通过屏幕连接座挂载显示设备，平行四边形的连杆结构能够保证屏幕在前后拉伸、角度调整过程中始终保持水平状态，不会出现画面随调节歪斜的问题。

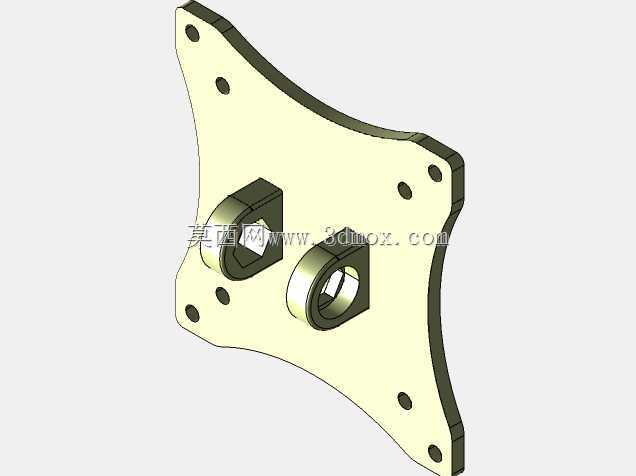

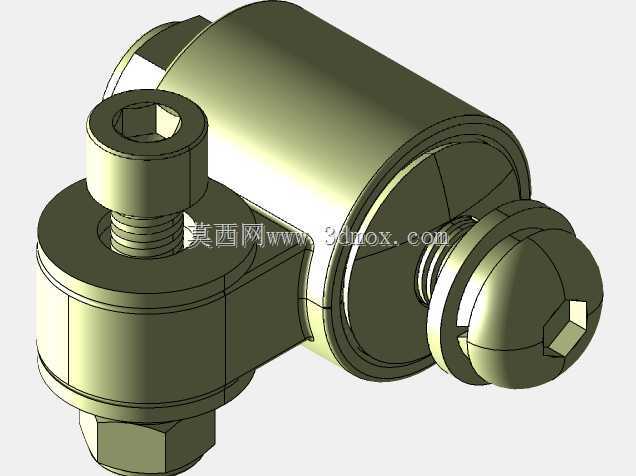

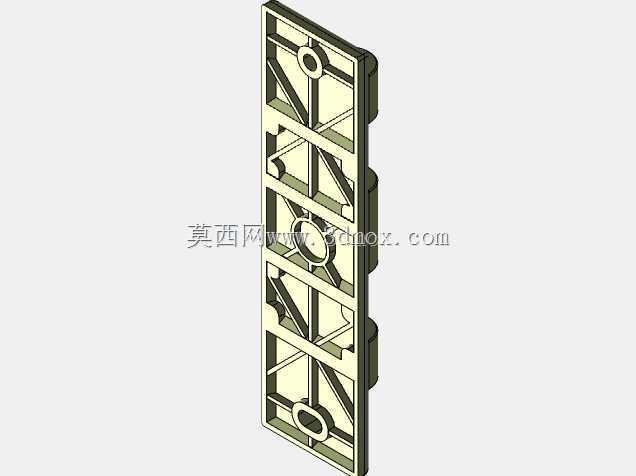

　　臂杆端部的铰接位置预留了阻尼调节结构的安装空间，实际装配时可通过铰接轴处的紧固件调整转动阻尼，既保证调节时的顺滑手感，又能在角度调整到位后提供足够的保持力矩，避免屏幕受自重影响出现下垂移位。两端的连接座分别做了适配设计：墙面侧的固定座设置了多组安装孔位，可适配常见的混凝土墙面、轻钢龙骨隔墙、木质隔断等不同基面的膨胀螺丝或自攻螺丝安装需求，孔位间距覆盖常规壁挂安装的标准孔距范围，安装时无需额外打孔转接；屏幕侧的连接座预留了对应VESA标准安装孔的固定点位，可直接匹配27英寸及以下尺寸平面屏幕的背部安装孔，无需额外定制转接板。

　　从安装边界来看，该支架收拢状态下臂杆贴近墙面，屏幕与墙面的间隙可控制在较小范围，适合空间局促的工位使用；拉伸状态下臂杆可向外延伸足够距离，满足用户近距离观看屏幕、或是将屏幕转向侧方工位共享画面的需求。倾斜调节维度上，支架支持屏幕在竖直平面内做一定角度的俯仰调整，用户可根据坐姿高度、视线角度调整屏幕俯仰，避免屏幕反光或是视线与屏幕不垂直造成的视觉疲劳；旋转调节维度上，铰接结构支持屏幕在水平方向做一定角度的左右偏转，适配不同方向的观看需求。

　　结构设计过程中，臂杆的截面尺寸经过受力校核，在挂载最大额定重量的屏幕时，臂杆的扰度变形量控制在允许范围内，长期使用不会出现臂杆弯曲下垂的问题；铰接位置的轴套采用耐磨材质设计，长期反复调节不会出现旷量，避免屏幕调节后出现松动晃动。臂杆表面做了哑光深色处理，既能够匹配多数办公场景、商用场景的装修色调，也能避免表面反光干扰屏幕观看效果。实际选型应用时，需要提前确认安装基面的承载能力，若是轻质隔墙需要提前在墙体内部加装承载衬板，避免屏幕重量超过墙体局部承载极限导致脱落；安装时需要保证壁挂固定座的水平度，否则会影响后续屏幕调节的水平基准，出现屏幕歪斜的问题。该支架的结构设计充分考虑了日常使用中的调节需求与安装便利性，没有冗余的复杂结构，零部件数量少，装配流程简单，后期维护时仅需定期检查铰接位置的紧固件松紧度即可，无需复杂的保养操作，适合办公工位、会议室、公共信息展示区、监控室等多种场景的屏幕安装使用，能够适配不同用户的观看习惯调整屏幕位置与角度，提升屏幕使用的舒适度与灵活性。
