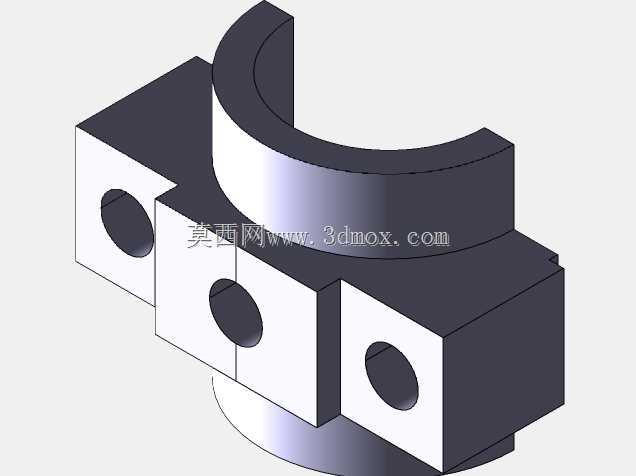

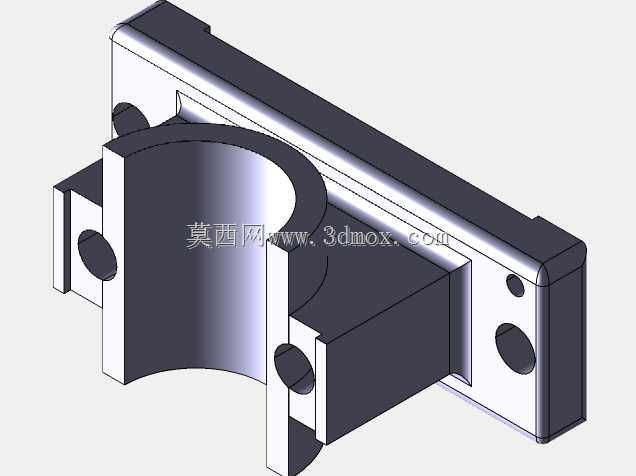

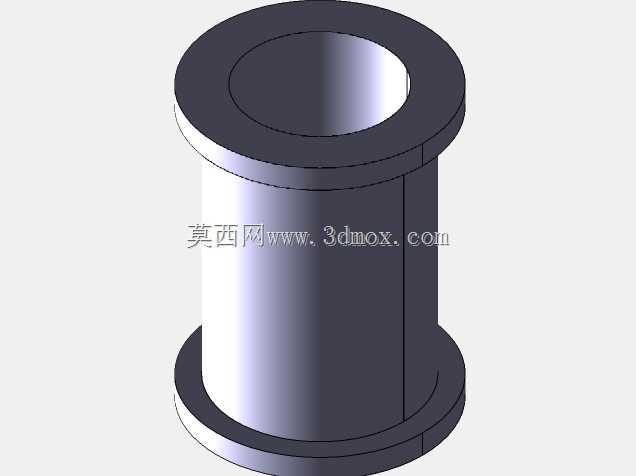

减压阀配套剖分式轴台结构设计

　　从功能特性来看，该轴台采用上下对合的剖分结构，结合面经过精加工处理，合装后内孔形成完整的圆柱支撑面，与阀杆轴颈形成间隙配合，既可以为阀杆的往复或旋转动作提供稳定的径向约束，避免阀杆受介质侧压力产生偏摆导致阀芯密封面偏磨，又能通过本体上的安装孔直接固定在减压阀的阀腔内壁或支架上，承担轴系传递的径向载荷与部分轴向窜动力。设计这类剖分式轴台时，首先要匹配对应减压阀的阀杆直径确定内孔的基本尺寸，配合公差通常选用H7/g6的间隙配合，既保证轴杆动作顺畅无卡滞，又能将配合间隙控制在密封件可补偿的范围内，避免介质沿配合间隙过量泄漏。在工业流体管路的减压阀配套组件中，剖分式轴台是承担轴系径向支撑、保证阀芯动作同轴度的核心承载零件，其结构合理性直接决定减压阀的调压精度、运行寿命与密封可靠性。这类轴台主要应用在石油化工、市政供水、暖通空调等领域的中低压减压阀组中，适配需要定期拆解维护的阀杆支撑场景，相比整体式轴座，剖分结构无需拆卸轴端的传动、执行组件即可完成支撑件的更换与间隙调整，大幅降低现场运维的拆装工作量。

　　剖分面的位置选择在轴孔的水平中心线上，上下两半的结合面设置定位销孔，合装时通过圆柱销保证两半轴台的同轴度，避免合装后内孔出现错边导致轴杆刮研。本体两侧的安装法兰面设计有沉头安装孔，孔位间距与阀腔内壁的预装凸台定位尺寸严格匹配，安装后轴台的内孔轴线与阀座、阀芯的同轴度公差控制在0.02mm以内，防止阀杆动作时出现别劲现象。轴台本体上预留的多个径向通孔，一方面是用于安装紧定螺钉，实现轴台与阀杆的轴向位置锁定，避免长期运行受介质冲击产生轴向窜动，另一方面部分通孔可作为润滑脂注入通道，为配合面提供定期润滑，降低动作磨损。

　　从安装边界来看，该轴台的轴向总长度需要适配减压阀阀腔的内部安装空间，不能与腔体内的导流筋、密封槽产生干涉，外部轮廓的倒角与圆角处理需要匹配铸造或机加工的工艺要求，棱边倒钝避免安装时割伤密封件。选材上通常根据介质特性选用铸钢或不锈钢材质，配合面经过淬火处理提升表面硬度，延长耐磨寿命。在实际工况中，这类剖分式轴台还要承受介质流动带来的振动载荷，因此安装时的螺栓预紧力需要严格控制，既要保证上下两半轴台紧密贴合无间隙，又要避免预紧力过大导致内孔产生椭圆变形，影响轴杆的正常动作。

　　不同于普通的整体轴承座，剖分式结构的设计重点在于结合面的密封与定位精度，若结合面加工平面度不足，合装后会出现内孔圆度超差，同时介质可能沿结合面渗漏，因此设计时通常会在结合面开设浅槽安装密封垫片，在不影响定位精度的前提下提升结合面的密封性能。对于应用在高温蒸汽管路的减压阀配套轴台，还要充分考虑材料热膨胀带来的尺寸变化，配合间隙需要适当放大，避免高温下轴与孔的膨胀量差导致卡涩。轴台的壁厚设计需要根据公称压力等级核算，保证在1.6倍公称压力下不会出现塑性变形，安装孔的位置要避开应力集中区域，防止长期受载出现开裂。在三维建模过程中，这类零件需要重点保证剖分面的配合特征、内孔的圆柱度、安装孔的位置度，建模时先绘制整体轴台的轮廓，再通过剖切命令生成上下两半，分别添加各自的安装、定位特征，确保合装后所有特征完全对齐，为后续的工程图绘制、数控加工编程提供准确的模型依据。
