带多接口三角腔体减压阀结构设计

项目分类:阀门 发布时间:2024-12-05 ID:823618
  • 带多接口三角腔体减压阀结构设计
  • 带多接口三角腔体减压阀结构设计
  • 带多接口三角腔体减压阀结构设计

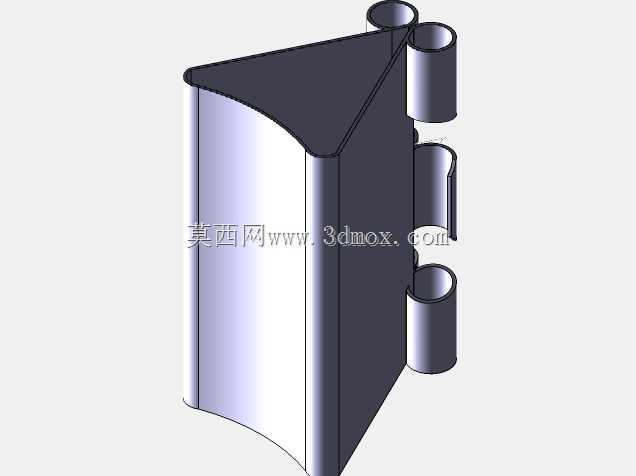

  在工业流体输送管网、实验室气路管控、小型工艺设备调压回路里,这类带多接口的三角腔体减压阀,是稳定下游管路压力的核心执行构件,区别于常规圆柱立式减压阀的布局,三角截面的腔体设计能在有限安装空间里,同时对接三路不同走向的管路,减少管路转接弯头的使用量,降低沿程压力损失。从实际工况适配来看,这类结构常应用在紧凑型气动控制柜、桌面级实验流体装置、小型化工配料支路里,这类场景的安装空间往往被其他阀件、仪表、管路挤占,常规立式减压阀的侧向接口会和周边构件产生干涉,三角腔体的三个柱形接口分别朝向三个不同方位,可直接对接不同走向的支管,无需额外增加直角接头,既压缩了整体安装占用空间,也减少了接头泄漏点的数量。

  设计这类结构时,首先要考虑的是腔体内部的流道走向,三角截面的腔体不是单纯为了外形差异化,而是让三个接口的流道在腔体内形成平滑的汇交过渡,避免直角流道造成的流体紊流,紊流不仅会产生额外的压力波动,还会在长期运行中对腔体内壁造成冲蚀,缩短阀件使用寿命。三个柱形接口的内径尺寸根据常规支路通径匹配,接口外壁做了加厚处理,用来加工外螺纹或者适配快插接头的安装槽,接口根部和腔体连接处做了圆弧过渡,避免应力集中,在管路受外力拉扯时,不会在接口根部出现断裂问题。

  从安装边界来看,三角腔体的三个侧边分别对应三个接口的安装操作空间,每个接口的中心距经过匹配计算,在使用扳手拧紧接头时,扳手的转动行程不会和另外两个接口上的管路产生干涉,腔体的平面侧可以直接贴装在安装面板或者设备立板上,不需要额外设计定制安装支架,腔体背面的弧形面是和内部调压膜片或者活塞组件的配合面,曲面的弧度和内部调压元件的运动轨迹完全匹配,保证调压过程中元件运动顺畅,不会出现卡滞。

  功能特性上,这类结构的腔体内部预留了调压弹簧、密封件、阀芯导向的安装位,三角结构的三个棱边做了圆角处理,避免安装过程中划伤操作人员或者周边的密封管路,腔体壁厚根据常规调压工况的压力等级计算,满足1.6MPa以下工作压力的强度要求,不需要额外做加强筋结构,依靠三角截面本身的结构强度就能承受管路内的压力波动,相比同通径的圆柱腔体,三角结构的抗外压变形能力更强,在外部管路受挤压时,腔体不容易出现凹陷变形导致内部阀芯卡滞。

  实际选型适配时,要注意三个接口的流向定义,其中一个接口接上游高压来流,另外两个接口可以分别接不同压力需求的下游支路,也可以一个接工作支路一个接压力检测仪表,不需要在阀后额外加装三通接头,简化了管路布局。建模过程中要重点关注接口和腔体的过渡位置的壁厚均匀性,避免注塑或者金属铸造过程中出现缩孔缺陷,流道内壁的表面粗糙度要控制在合理范围,减少流体阻力,接口的同轴度要保证在公差范围内,避免接头安装后出现偏斜导致密封失效。这类结构的设计核心是在有限空间内实现多支路的压力调控,通过外形结构的优化减少外接辅件的使用,提升整个管路系统的紧凑性和可靠性,适合在空间受限的流体控制场景里替代常规结构的减压阀,降低管路布局的复杂度。
