钻机行星传动齿轮组结构设计

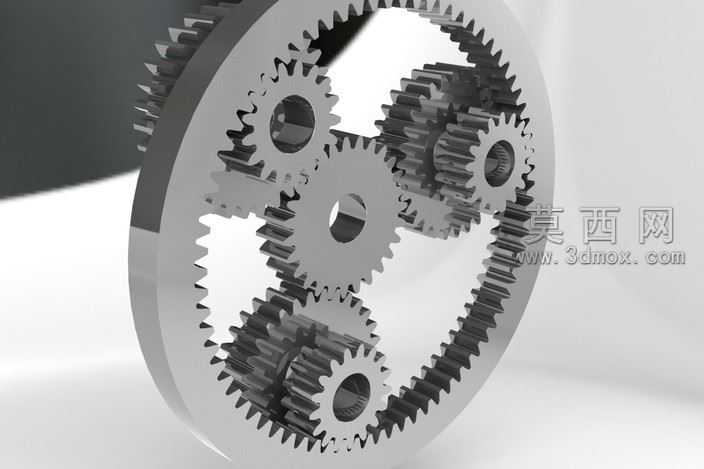

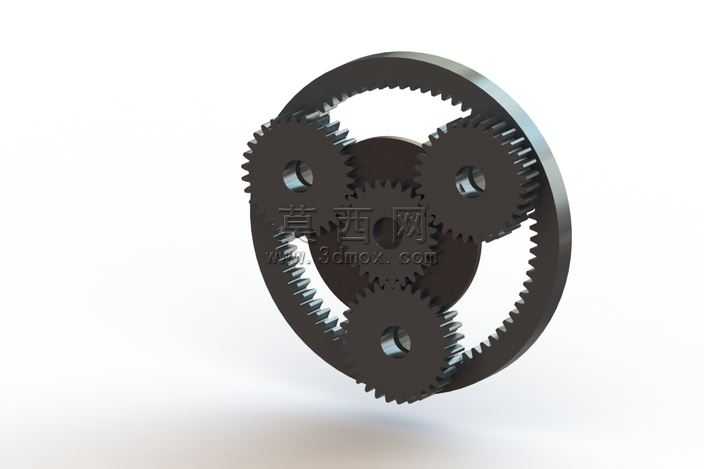

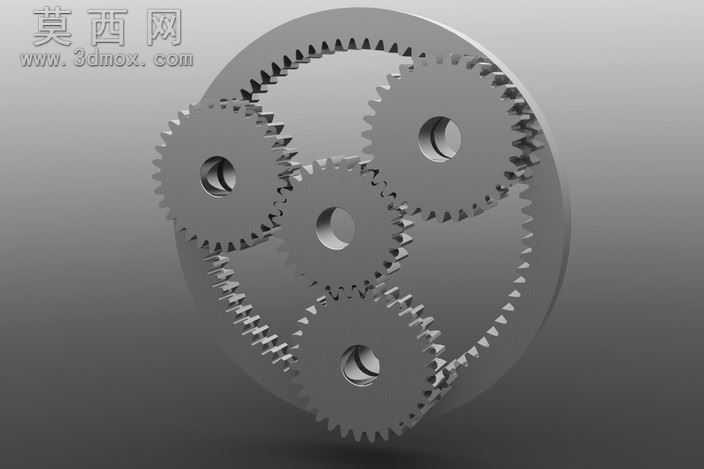

本作品为钻机配套的行星式齿轮传动组三维建模成果，整体采用内齿圈搭配多组行星轮的布局结构，建模过程严格遵循机械传动设计规范，先完成各齿轮的参数化齿形绘制，基于渐开线齿廓生成逻辑，精准控制每一个轮齿的齿厚、齿距、齿顶高与齿根高参数，确保各轮齿啮合时的侧隙处于合理区间，避免传动过程中出现卡滞、磨损过快的问题。建模阶段先完成单个齿轮的基准特征搭建，以中心孔轴线为装配基准，依次完成轮体、齿廓、中心安装孔的特征构建，所有轮齿采用阵列方式生成，保证齿形分布的均匀度，内齿圈的内齿参数与外围行星轮的外齿参数经过反复匹配校验，确保传动比符合钻机动力传输的需求。材质渲染阶段，为所有齿轮部件赋予哑光金属材质，模拟合金钢经过调质处理后的表面质感，调整材质的粗糙度、反光度参数，还原金属零件真实的视觉效果，场景采用柔和的漫反射光照，避免强反光遮挡齿轮啮合部位的结构细节，清晰展现内齿圈与四个行星轮之间的啮合关系，每个行星轮的中心都设计有贯通的安装轴孔，孔壁做了简化的装配面处理，可直接匹配后续的传动轴装配需求。设计思路上采用行星传动结构，能够在有限的径向空间内实现大传动比的动力传输，适配钻机紧凑的内部安装空间，多行星轮均匀分布的布局可以分散传动过程中的载荷，降低单个轮齿承受的接触应力，提升整套传动结构的承载能力与使用寿命，建模过程中对各齿轮的装配间隙做了合理预留，既保证传动过程的顺畅性，也避免间隙过大导致的传动回程误差，整体结构无冗余特征，所有倒角、圆角细节都按照机械加工工艺要求做了处理，还原真实零件的加工特征，可直接用于传动结构的原理演示、装配校验以及后续的工程图导出工作。
