减压阀类机械零件三维建模练习作品

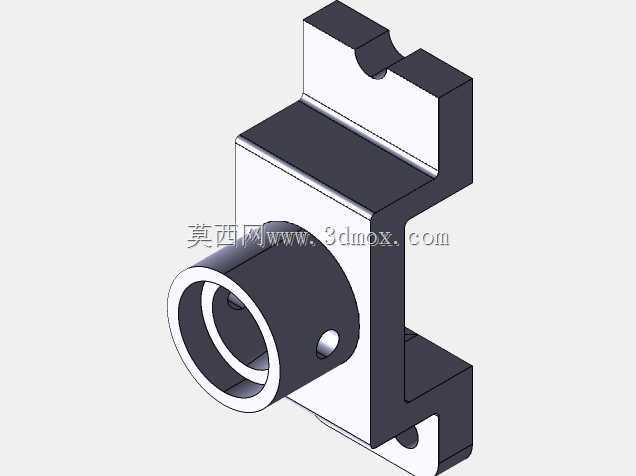

　　在流体输送管路系统的调压支路设计中，这类带立式圆柱接口的阀类安装座结构，是减压阀组件实现管路对接、压力调节功能的核心承载基体，日常多应用在中小通径的气动、低压液压回路里，承担着固定阀芯组件、对接上下游管路、预留调节操作空间的实际作用。从结构设计逻辑来看，整个零件采用L型弯折的基座作为主体承载结构，底部伸出的两个带安装孔的支脚，是整个组件的安装定位基准，支脚上的通孔匹配常用的内六角圆柱头螺钉规格，安装时可以直接固定在阀组安装板或者设备机架的预留平面上，支脚的下平面做了铣平处理，保证安装时的平面度误差控制在合理范围，避免安装后出现阀体内腔错位导致的密封失效问题。基座上方直立的圆柱筒体是阀芯的安装腔室，筒体的内孔做了阶梯孔设计，不同直径的台阶分别对应阀芯的导向段、密封段以及上端的调节机构安装位，筒体侧壁开设的径向小孔，是用来安装压力检测接口或者旁通泄油管路的，孔位的位置刚好避开内部阀芯的运动行程，不会干涉阀芯的上下调压动作。基座向前延伸的凸台结构，是下游管路的对接接口，凸台上的半圆弧缺口是为了适配管路安装时的卡箍或者接头定位，避免管路对接后出现周向转动，影响密封效果。

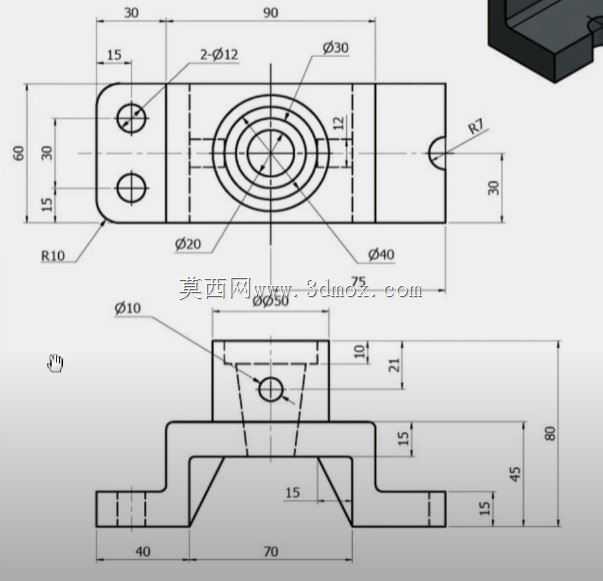

　　建模过程中需要重点关注几个尺寸边界的控制：首先是底部两个安装孔的中心距，这个尺寸直接决定了零件能不能顺利适配现有安装板的孔位，公差需要控制在自由公差的IT12级以内，避免出现安装孔错位无法穿钉的问题；其次是直立筒体的内孔同轴度，因为阀芯要在筒体内做往复运动，如果内孔不同轴，会导致阀芯卡滞，直接影响减压阀的调压精度和响应速度，建模时需要保证筒体的外圆和内孔采用同一旋转轴生成，减少后续加工的形位公差累积；还有筒体轴线和底部安装平面的垂直度，这个参数如果超差，会导致阀芯安装后出现偏斜，不仅会加剧密封件的磨损，还会出现压力调节不稳定的情况。

　　从实际应用场景出发，这类零件的材质多选铝合金或者易切削钢，铝合金材质多用于气动回路的低压场景，重量轻、加工成本低，易切削钢材质则用在油压稍高的回路里，结构强度更高，抗冲击性能更好。设计时还要考虑零件的工艺性，比如所有的棱边都做了小尺寸的倒角处理，既可以去除加工后的毛刺，避免安装时划伤操作人员或者密封件，也能在装配时起到导向作用，方便阀芯、接头等零件的顺利装入。筒体上端的端面预留了密封槽的安装位置，用来放置O型密封圈，保证上端调节机构安装后的密封性能，避免管路内的介质出现泄漏。

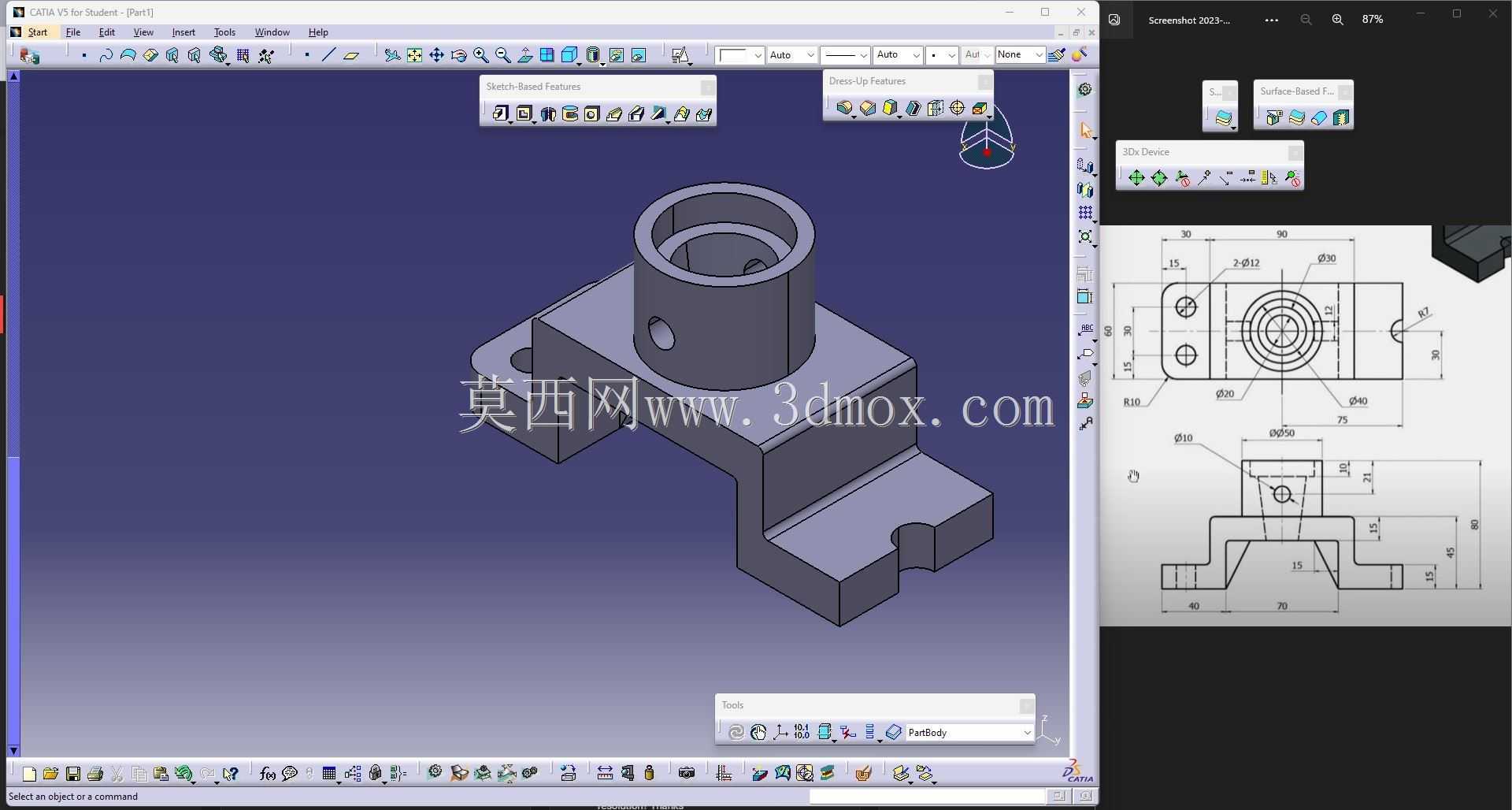

　　另外，基座和直立筒体的连接位置做了圆角过渡，避免直角位置出现应力集中，当管路内出现压力冲击的时候，圆角过渡的结构可以分散应力，减少零件开裂的风险，尤其是在频繁调压的工况下，这个细节直接影响零件的使用寿命。在建模的特征构建顺序上，一般先绘制底部安装基座的草图，拉伸生成主体基体，之后在基体上绘制直立筒体的旋转截面，通过旋转特征生成筒体结构，再依次拉伸切除出各个安装孔、管路对接缺口，最后添加倒角、圆角等工艺特征，整个建模过程要保证特征之间的父子关系清晰，方便后续如果需要调整安装孔距、筒体高度这类参数的时候，可以直接修改对应草图的尺寸，不需要重构整个特征树，提升设计迭代的效率。对于刚接触三维建模的从业者来说，这类零件的练习可以很好地掌握拉伸、旋转、切除这类基础特征的使用逻辑，同时也能理解机械零件设计中安装基准、形位公差、工艺性这些实际工程要素，避免出现只画外形不考虑实际装配和加工的问题。
