三通式减压阀结构三维设计

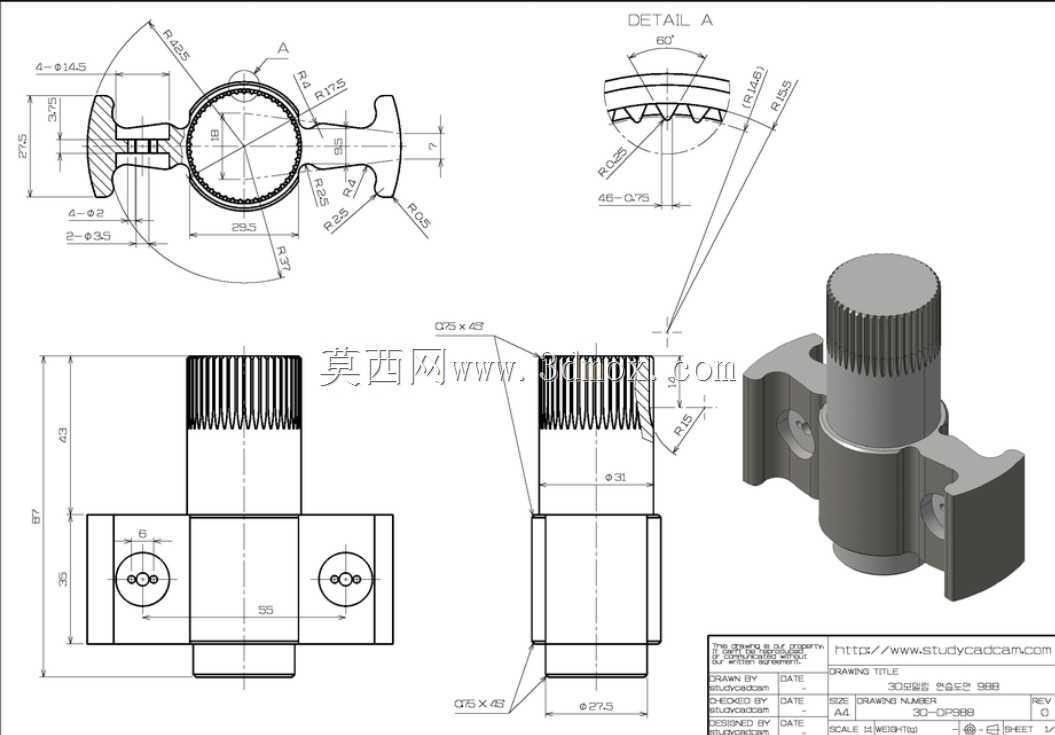

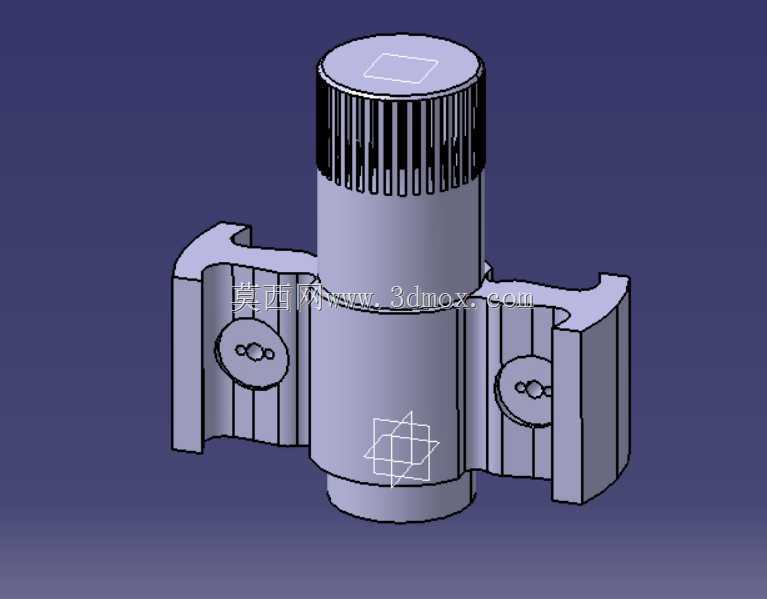

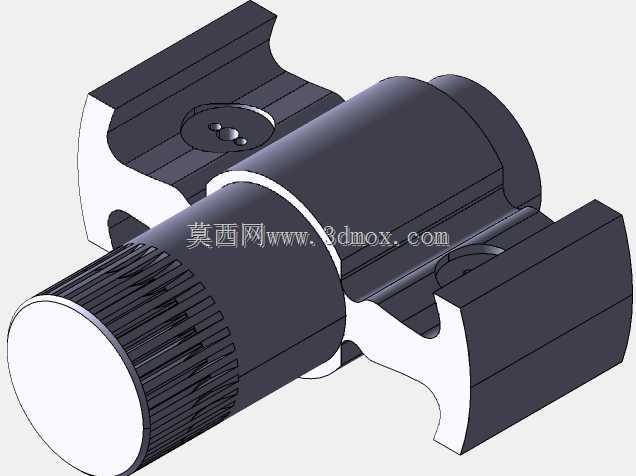

　　这款三通结构的压力调节阀，主要面向中小通径的低压流体管路场景，常见于实验室气路、小型气动控制系统、民用供水支路以及小型化工配料管路中，用来对支路输出压力做稳定调控，避免上游压力波动对下游用气、用水设备造成冲击。从结构布局来看，主体采用中置立式调节端、两侧对称通流接口的设计，调节端顶部做了滚花防滑结构，方便手动调试时增大手部摩擦力，无需额外工具即可完成压力预设值的微调，滚花齿的间距做了1.2mm的等距排布，既保证握持摩擦力，也避免齿距过窄积留灰尘油污，日常维护擦拭更方便。

　　两侧的通流接口采用对称式卡接安装位，每个接口端面都预留了密封件安装槽，槽深1.5mm，适配常规丁腈橡胶O型圈，安装时无需额外涂抹密封胶即可保证端面密封效果，接口的安装孔位采用同轴双定位销设计，装配时可以快速对准管路法兰的安装孔，减少现场装配的对位调整时间。设计过程中优先考虑了内部流道的平顺性，中腔与两侧接口的过渡位置做了R3的圆角过渡，避免直角结构造成的流道紊流，降低流体通过时的压力损失，同时也减少流体中杂质在拐角位置的沉积概率，延长阀件的维护周期。调节组件的中腔部分做了等壁厚设计，筒体壁厚均匀控制在2.5mm，既保证承受1.6MPa额定工作压力时的结构强度，也避免局部壁厚差过大造成注塑或压铸成型时的缩痕缺陷，适合批量加工生产。

　　顶部的调节旋钮和中筒体之间预留了0.3mm的配合间隙，旋钮转动时不会和筒体发生摩擦卡滞，同时间隙尺寸控制在合理范围，避免外界粉尘从配合间隙进入阀腔内部影响密封件寿命。两侧的安装耳座和中筒体采用一体化结构设计，耳座厚度4mm，每个耳座上设置两个对称的安装固定孔，孔位距离通流中心的距离做了统一标准化设计，可直接适配同通径的常规管路安装支架，无需单独定制安装配件。从安装边界来看，整个阀件的总高度控制在112mm，两侧接口的总宽度为136mm，安装时预留的操作空间只需在顶部留出30mm的旋钮操作空间、两侧各留出20mm的管路连接空间即可，适合在空间紧凑的集成阀组、设备内部气路板上安装使用。

　　内部的压力反馈腔设计在中筒体下部，和下游通流口直接连通，可实时感知下游压力变化，自动调整阀芯开度，保证下游压力稳定在预设值范围内，阀芯的导向结构做了三段式导向设计，上下导向段长度分别为8mm和10mm，避免阀芯在启闭过程中出现偏磨，提升阀件的整体使用寿命。在建模过程中，所有配合面都做了公差匹配设计，转动配合面采用H7/g6的间隙配合，密封面采用H7/h6的过渡配合，既保证装配便利性，也满足密封性能要求，所有棱角位置除了流道圆角外，外部棱边都做了R0.5的倒角处理，避免安装调试时锋利棱边划伤操作人员。这款阀件的结构设计没有采用复杂的异形结构，所有特征都可通过常规的车削、铣削或者压铸工艺完成加工，加工过程中无需特殊定制刀具，可有效降低生产制造成本，适合批量推广应用在各类需要稳定支路压力的流体管路系统中。
