多楔带轮传动结构三维设计

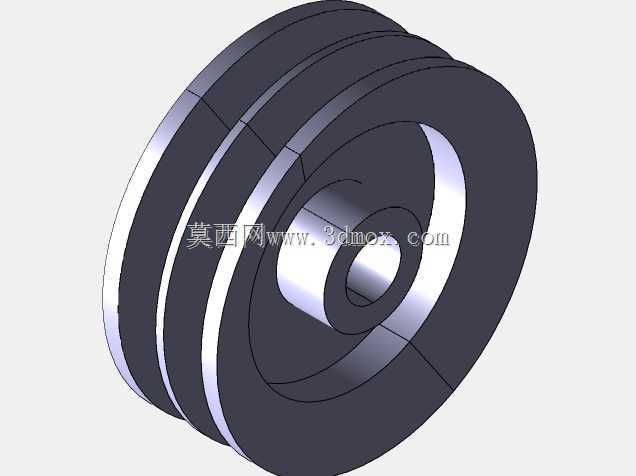

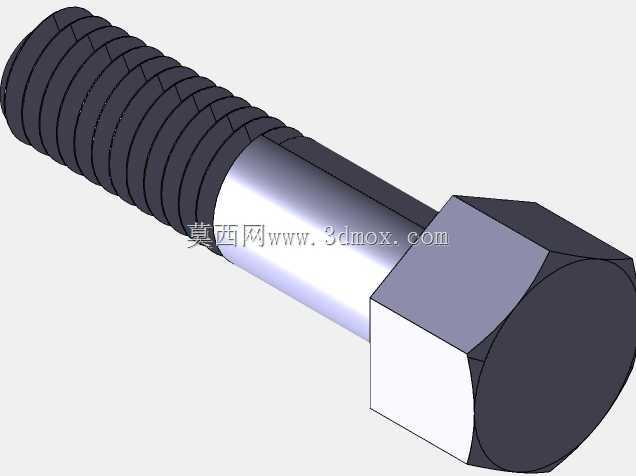

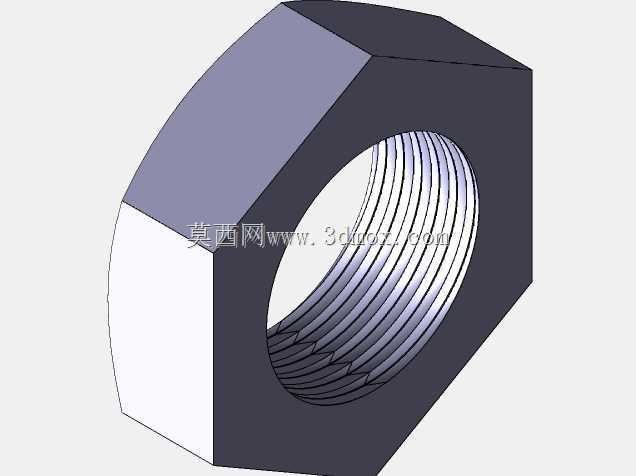

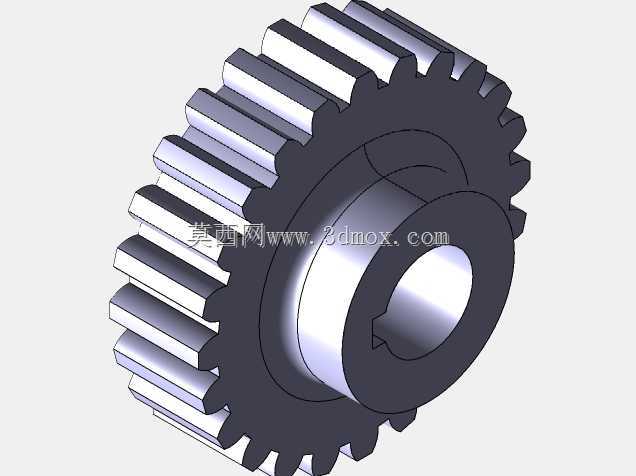

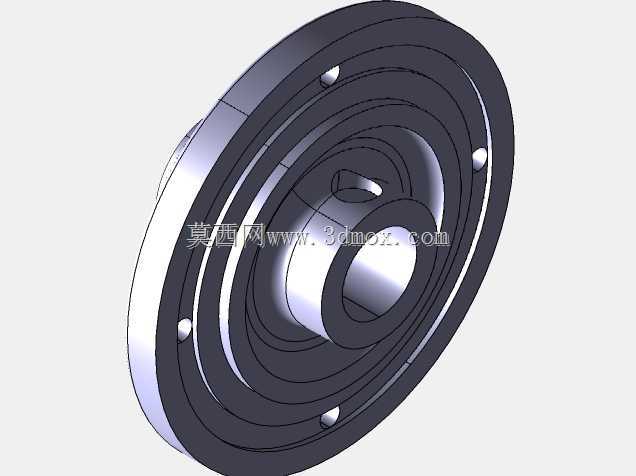

　　从结构细节来看，这款带轮采用了双楔槽的设计，区别于普通单槽V带轮，双槽结构可以适配双联三角带或者多楔带，在不增加轮体轴向宽度的前提下提升传动摩擦力，降低单根皮带的负载率，就算其中一根皮带出现磨损松弛，另一根也能短时间维持动力传输，避免设备突然停机引发的管路压力波动。轮体的轮毂部分做了阶梯孔设计，中间的通孔用来穿装固定转轴，台阶面可以贴合转轴的轴肩做轴向定位，不需要额外加装轴套就能限制轮体的轴向窜动，轮毂和轮缘之间的辐板采用了等厚圆弧过渡，没有尖锐的应力集中角，就算长期承受交变的传动扭矩，也不会在辐板和轮毂的连接位置出现疲劳裂纹。在中小功率传动的工业场景里，带传动始终是缓冲吸振、过载保护的首选传动形式，这款带轮结构的设计，正是针对常规减压调压设备的动力输入环节做的适配优化。日常接触的流体调压管路系统中，减压阀的调节机构往往需要低转速、大扭矩的平稳动力输入，直接连接电机会带来振动传导、转速不匹配的问题，带轮传动刚好能在电机输出端和调压执行机构之间形成柔性连接层，既可以通过轮径比调整输出转速，也能吸收电机运转时的高频振动，避免振动传导到阀体内的密封件、调压弹簧上，延长阀组的无故障运行周期。

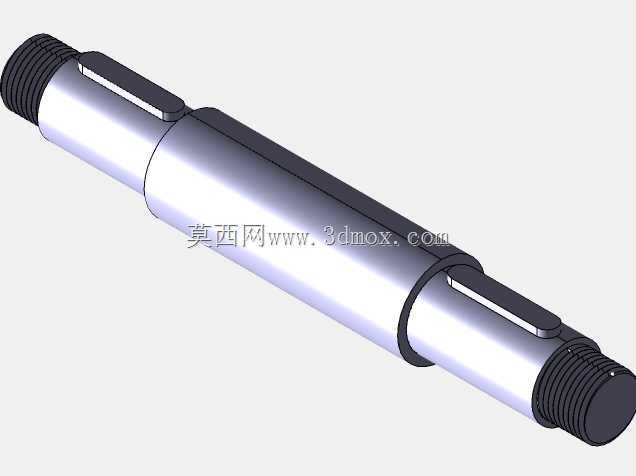

　　做结构设计的时候，首先要考虑的是安装边界的限制，这类配套减压阀的带轮，安装空间往往在阀组的侧方腔体里，轴向预留的安装宽度通常不会超过80mm，所以轮缘的外径控制在120mm到150mm区间，既保证足够的传动包角，也不会因为轮径过大和周边的阀件外壳、管路接头产生干涉。轮槽的角度严格匹配常用的A型三角带截面，槽面的粗糙度控制在Ra3.2，既不会因为太光滑导致皮带打滑，也不会因为过于粗糙加速皮带的磨损。轮毂上的键槽采用普通平键的标准尺寸，和转轴配合的时候，键的两侧面做过渡配合，装配的时候不需要大力敲击就能顺利装到位，后期维护拆卸也方便。

　　实际应用的时候，这类带轮不仅能用在减压阀的传动机构上，小型输送线的动力端、台式设备的主轴传动、通风设备的动力连接都能适配，只要核算好传动比和负载扭矩，调整对应的轮径尺寸就能快速复用结构。设计过程中特意规避了薄边结构，轮缘的最薄位置厚度不小于5mm，就算采用铸铁或者工程塑料加工，也能满足强度要求，不会在皮带张紧力的作用下出现轮缘开裂的问题。轮体的动平衡等级按照G6.3做设计预留，建模的时候就把轮毂的同轴度、轮槽的圆度公差考虑进去，后期加工完成后不需要做过多的动平衡调整就能满足每分钟1500转以内的运转要求，不会出现明显的运转振动。很多新手做带轮设计的时候容易忽略皮带的安装张紧空间，这款结构在轮缘的外侧预留了足够的皮带拨入空间，装配的时候不需要强行撬扯皮带，顺着轮槽的导向斜面就能把皮带套到位，能减少装配过程中对皮带内部帘线的损伤，间接提升皮带的使用寿命。另外，轮体的所有边角都做了R2的圆角处理，没有裸露的锐边，不管是加工环节还是现场装配维护，都不会划伤操作人员，也不会在运转过程中因为锐边切割损坏皮带。

　　从传动效率的角度来说，双槽结构的包角可以达到160度以上，相比单槽结构小轮径下容易出现的打滑问题，传动效率能稳定维持在95%左右，不会因为长时间运转出现传动比漂移，对于需要精准控制调压开度的减压阀来说，稳定的传动比能保证阀瓣的进给精度，避免出现压力调节滞后或者超调的问题。建模的时候把轮槽的基准面和轮毂的轴线做了垂直约束，保证皮带安装后不会出现偏磨，很多现场出现的皮带快速磨损问题，本质就是带轮安装面和轴线不垂直，导致皮带运转的时候持续往一侧偏移摩擦轮缘，这款结构在设计阶段就把形位公差的要求融入到模型特征里，加工的时候只要按照模型的基准做装夹，就能避免这类问题。
