金属材料拉伸性能检测用标准试样

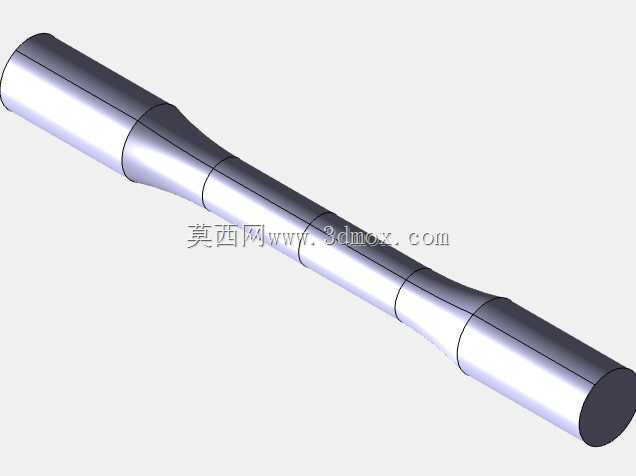

　　在金属材料力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的必备载体，其结构设计的合理性直接决定检测数据的离散度与可信度，是材料实验室、热处理车间、来料检验工位日常高频使用的检测耗材类工装部件。这款试样采用圆截面阶梯轴式结构，整体为回转体构型，两端为直径较大的圆柱夹持段，中间为等直径的平行测试段，夹持段与平行段之间采用大圆弧平滑过渡，完全规避截面突变带来的应力集中问题，避免试样在拉伸过程中在非测试区域发生断裂，保证断裂位置落在平行段的有效标距范围内，确保检测数据符合金属材料室温拉伸试验方法的标准要求。

　　两端夹持段的直径与长度设计充分匹配现有万能材料试验机的楔形夹具装夹范围，装夹时可保证夹持段完全嵌入夹具钳口内，不会出现装夹偏心、夹持长度不足导致的打滑、试样歪斜问题，装夹后试样轴线与试验机拉伸力作用线完全重合，消除附加弯曲应力对测试结果的干扰。中间平行测试段的表面粗糙度控制在合理区间，既不会因表面过于粗糙导致微裂纹萌生提前断裂，也不会因表面加工硬化改变材料本身的力学性能，平行段的直径公差严格控制在标准允许范围内，保证横截面积计算的准确性，避免因尺寸偏差带来的强度计算误差。过渡圆弧的曲率半径经过反复校核，既满足应力分散的设计要求，也不会因圆弧过长压缩平行段的有效标距长度，保证断后伸长率测量时有足够的标距基准。在实际使用场景中，这类试样可适配黑色金属、有色金属、合金材料等多种金属材质的拉伸性能检测，既可以用于原材料进厂的来料性能核验，判断采购材料是否符合设计要求的力学性能指标，也可以用于热处理工艺后的性能验证，通过测试同批次处理的试样性能，判定热处理工艺参数是否达标，还可以用于焊接工艺评定环节，通过制备焊接接头拉伸试样，检测焊接接头的抗拉强度是否满足设计要求，也可用于新材料研发过程中的性能表征，获取材料在不同热处理状态、不同加工工艺下的力学性能参数，为材料选型、工艺优化提供数据支撑。

　　建模过程中严格遵循回转体零件的建模逻辑，以中心轴线为建模基准，先绘制半截面轮廓草图，通过回转特征生成整体基体，再对各段的直径、长度、过渡圆弧参数进行参数化关联，方便后续根据不同的测试标准、不同的试验机装夹要求快速调整尺寸参数，比如针对小载荷试验机可以缩小整体尺寸，针对大吨位试验机可以加大夹持段直径避免夹伤，针对不同的材料标准调整平行段长度与直径的比例。模型的各段尺寸边界清晰，没有冗余的倒角、装饰特征，完全贴合实际试样的加工要求，加工时可直接采用圆棒料通过数控车削一次加工成型，不需要后续额外的铣削、磨削工序，加工工艺性好，加工成本低，适合批量制备检测用试样。

　　在结构细节上，两端夹持段的端面做了微小的倒角处理，避免装夹时端面毛刺刮伤夹具钳口，也方便试样快速插入夹具定位，平行段与过渡圆弧的衔接处做了相切约束，保证曲面平滑无拐点，不会在衔接位置产生应力集中点。这类试样的设计不需要额外的安装附件，直接装夹在万能试验机的上下钳口之间即可完成装夹，装夹过程简单快捷，不需要额外的定位工装，检测完成后直接从钳口取出断裂的试样即可，操作效率高，适合大批量检测场景下的快速换样。建模时充分考虑了后续工程图导出的便利性，所有尺寸都做了参数化标注，可直接生成符合机械制图标准的加工图纸，直接用于车间的试样加工，不需要额外的尺寸核对与调整，减少设计到加工的转换误差。
