铝合金铰接转轴支架结构设计

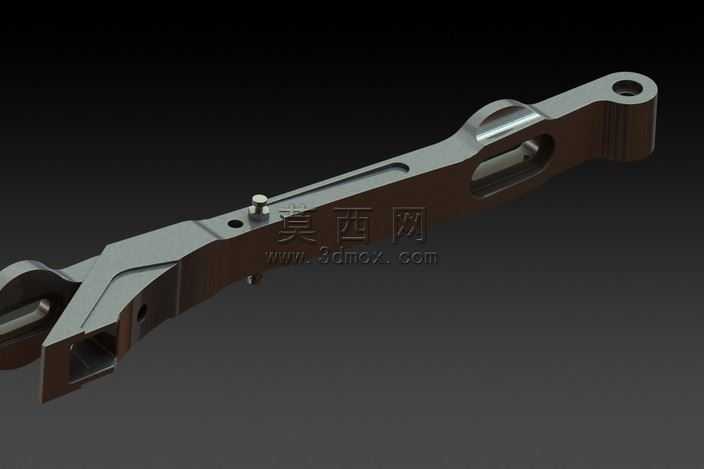

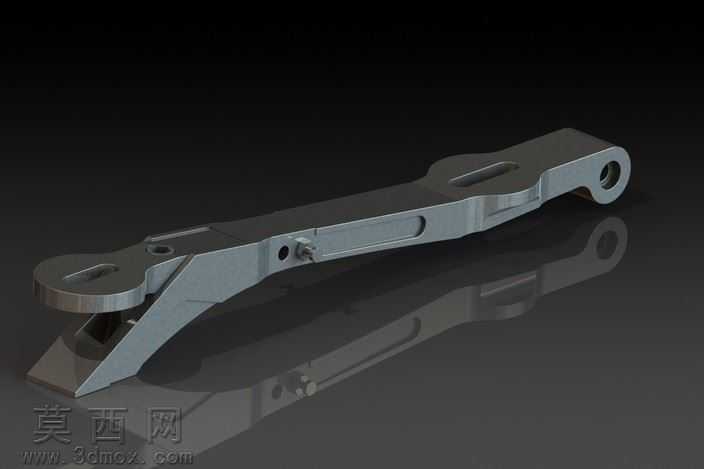

本作品为铰接式转轴支架的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制支架主体的纵向拉伸轮廓，精准定位两端铰接孔的中心距与孔径公差，针对长臂段的减重凹槽、侧边加强筋结构采用切除拉伸与凸台拉伸组合命令实现，中部铰接位置的锁紧螺钉安装位通过异型孔向导完成标准螺纹孔的参数匹配，确保各装配特征符合机械加工的工艺要求。渲染阶段采用金属材质编辑器调配铝合金阳极氧化质感，调整材质的反射粗糙度与高光参数，模拟出铝合金机加工后细腻的金属光泽，对铰接配合面做细微的磨砂质感区分，锁紧螺钉采用不锈钢材质参数，通过三点布光方案突出支架的轮廓立体感，背景采用深灰渐变色调弱化环境干扰，清晰展现零件的结构细节。结构设计上，该支架采用长臂式受力构型，两端的铰接孔分别适配对应直径的连接销轴，长臂段的镂空减重设计在保证整体结构刚性的前提下降低零件自重，中部的锁紧螺钉结构可实现铰接角度的锁止固定，支架弯折处做圆弧过渡处理避免应力集中，各棱边按照机械加工要求设置合理的倒角参数，既去除加工毛刺也提升零件的装配安全性。设计思路围绕铰接传动的实际使用需求展开，优先保证铰接部位的配合精度与结构强度，通过拓扑优化思路调整长臂段的材料分布，在满足载荷要求的同时减少不必要的材料冗余，整体结构适配铝合金铣削加工工艺，所有特征均具备可加工性，可直接用于后续的工程图导出与数控加工编程，铰接部位的配合间隙按照精密传动要求设置合理公差，确保转动顺畅无卡滞同时不会出现旷量问题，整体构型兼顾了结构强度、加工可行性与使用功能性。
