迷你ITX机箱ZAW B5精细结构设计

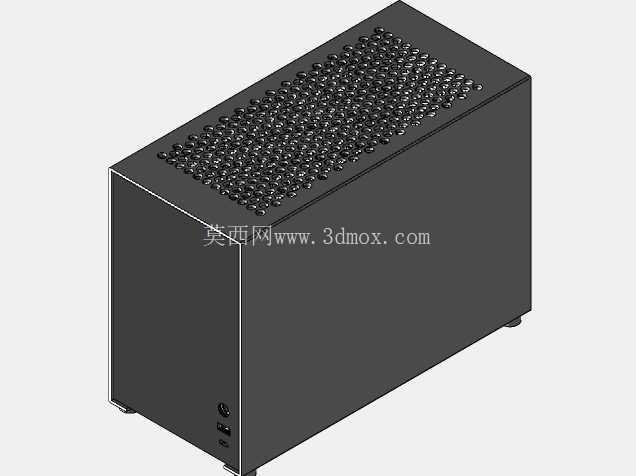

　　这款迷你ITX机箱的三维建模完全围绕小尺寸装机的实际工程需求展开，所有结构尺寸均按照ITX主板、SFX电源、短版显卡等核心硬件的安装边界做了精准适配，建模过程中逐一核对了各硬件的安装孔位、接口避让空间、走线预留间隙，避免实际组装时出现硬件干涉、接口被遮挡的问题。从实际应用场景来看，这类小体积机箱主要面向桌面空间有限的办公用户、追求极简桌面布局的硬件爱好者，以及需要搭建小型便携工作站的设计从业者，相比传统ATX机箱，它能大幅降低桌面空间占用，同时兼顾核心硬件的扩展能力。

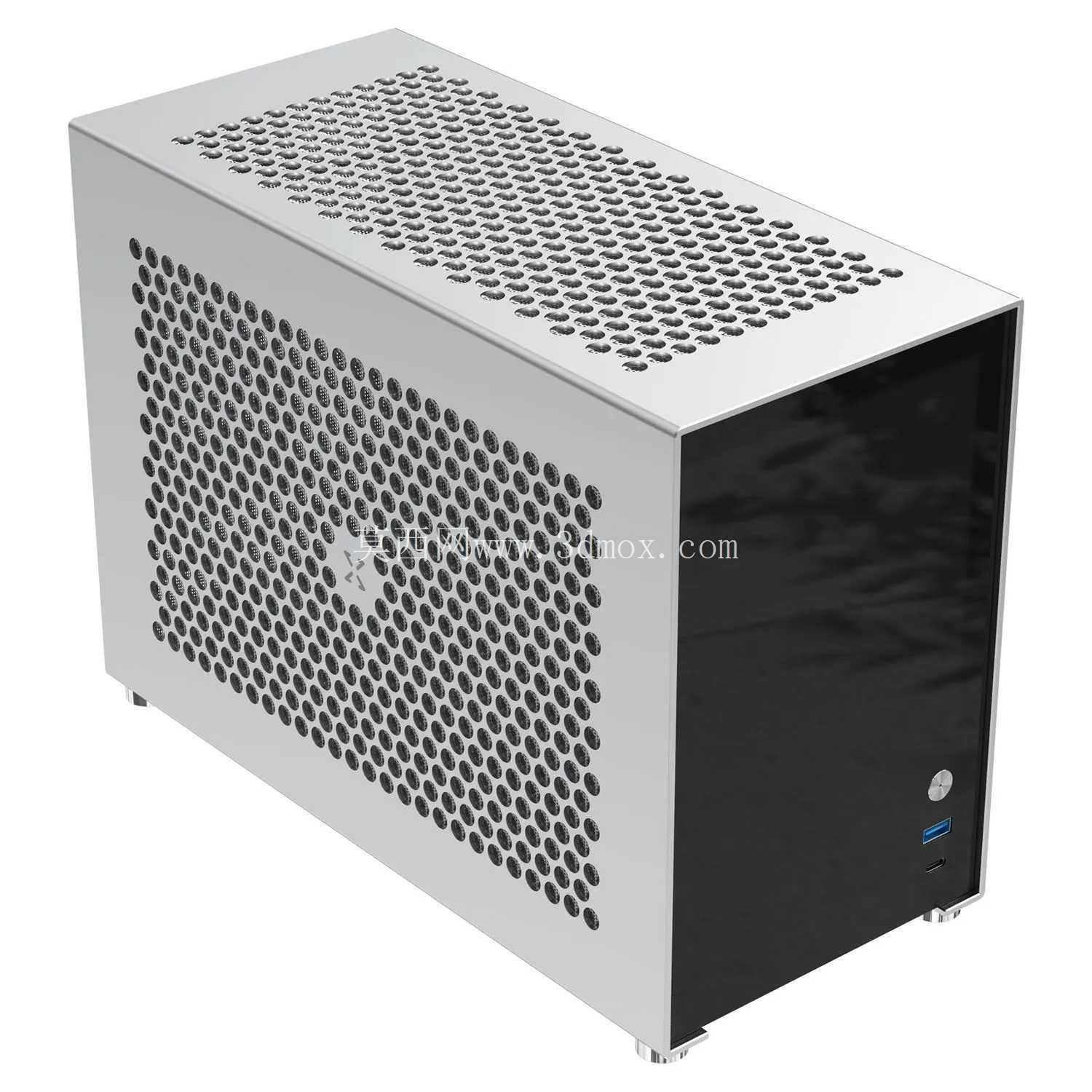

　　在功能特性设计上，机箱的散热结构做了针对性优化，顶面与侧面采用大面积六边形冲孔网结构，冲孔的孔径、开孔率经过反复校核，既保证足够的通风量满足硬件散热需求，又能兼顾钣金结构的整体强度，避免大面积开孔导致的箱体变形问题；前面板预留了USB高速接口与音频接口，接口位置的高度与深度做了精准定位，保证常规插头可以顺利插拔，不会出现插头与箱体边缘干涉的情况；机箱底部预留了支撑脚的安装位置，抬高箱体与桌面的间隙，辅助底部进风，形成完整的散热风道。

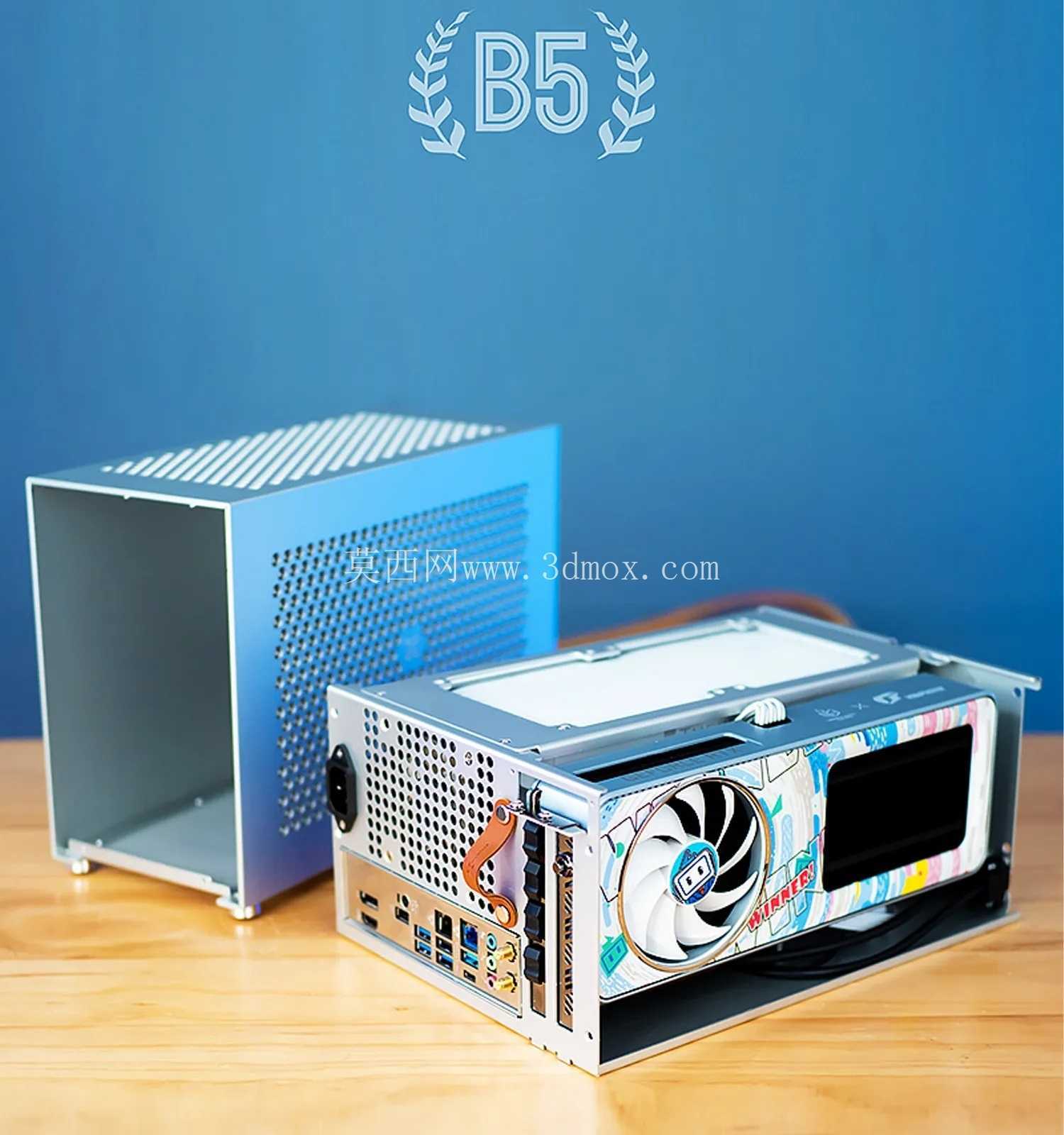

　　设计思路上完全围绕小体积装机的痛点做优化，首先严格控制箱体的三维尺寸，在兼容标准ITX主板、SFX电源、最长280mm显卡的前提下，将内部空间利用率做到最高，没有多余的冗余结构；侧板采用钢化玻璃与钣金结合的形式，既满足部分用户的侧透展示需求，又通过钣金框架保证整体结构刚性；内部的硬盘安装位做了隐藏式设计，既可以容纳2块2.5英寸硬盘，又不会占用显卡与电源的安装空间，走线槽的位置沿着箱体边缘布置，预留了足够的扎带固定位，方便用户整理线材，避免线材杂乱阻挡散热风道。

　　从安装边界来看，建模时明确标注了各硬件的安装极限尺寸：CPU散热器限高65mm，显卡长度不超过280mm，电源长度不超过130mm，所有安装孔位的公差按照钣金加工的常规精度做了预留，保证加工后的成品可以顺利完成硬件组装，不会出现孔位错位、硬件装不进去的问题；箱体的钣金厚度选用1.2mm冷轧钢板，建模时做了折弯工艺的避让，所有折弯处的R角按照实际加工参数设置，保证模型可以直接用于钣金下料加工，不需要二次调整结构。
