带布线结构的路由设备外壳组件三维设计

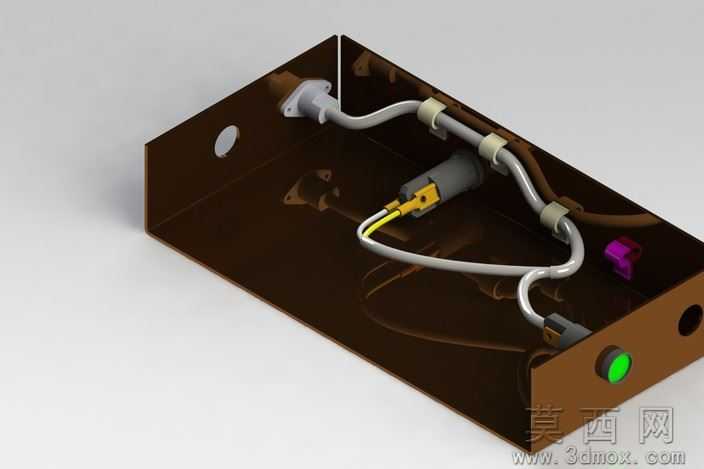

本作品为带内部布线结构的路由设备壳体组件三维模型，采用SolidWorks完成全参数化建模，整体以长方体钣金式壳体为主体结构，建模过程中优先对壳体的基础轮廓进行草图绘制，通过拉伸、抽壳命令生成壳体基础形态，再对壳体侧壁的安装孔、穿线孔进行切除特征建模，精准还原壳体上的圆形安装定位孔、侧边出线开孔的尺寸与位置，保证后续装配的对位精度。模型完整还原了壳体内部的布线与组件装配结构，内部包含灰色柔性线缆、带黄色接头的电子接插件、紫色功能模块、前端绿色指示灯组件，线缆部分采用扫掠命令沿预设走线路径生成，搭配管夹类固定卡扣特征，还原线缆在壳体内的固定走线状态，卡扣与壳体的安装位通过配合约束完成定位，清晰呈现内部组件的排布逻辑。材质渲染阶段，为壳体赋予深棕色半透明工程塑料材质，调整材质的透明度与反光参数，既可以直观展示壳体外部的轮廓形态，也能透过壳体观察内部的布线与组件布局；线缆部分赋予哑光浅灰色PVC材质，接插件分别赋予黄色工程塑料、黑色绝缘材质，指示灯赋予半透明亮绿色材质，金属接头部分赋予哑光金属质感，不同材质的区分让模型的结构层次清晰可辨。设计过程中充分考虑路由设备的内部走线合理性，线缆走向避开内部元器件的安装位，通过卡扣固定避免线缆晃动干扰组件运行，前端指示灯的位置设置在壳体侧壁便于观察的区域，侧边的出线孔位置匹配外接线缆的接入角度，壳体上的安装孔位预留了壁挂或嵌入式安装的固定空间，整体结构紧凑，各组件之间无干涉，完整呈现了路由设备壳体从外部轮廓到内部布线装配的完整设计细节，可用于电子通讯设备壳体结构参考、布线工艺演示等场景。
