安费诺法兰式圆形连接器工业组件

　　这套法兰式圆形连接组件在工业现场的定位十分明确，主要承担传感器端与设备控制柜之间的信号对接任务，常见于机床工位、自动化产线检测点位、工程机械车载传感回路以及户外测试设备的接线节点。现场布线时，这类带底座的连接器不需要额外占用面板开孔之外的固定支架，底部两个安装耳直接贴合设备壁板或者传感器安装座，通过螺栓锁紧即可完成机械固定，相比直插式无固定结构的接插件，在设备振动、管路抖动、移动工位拖链往复弯折的工况下，接口松脱、针脚接触不良的概率要低很多。

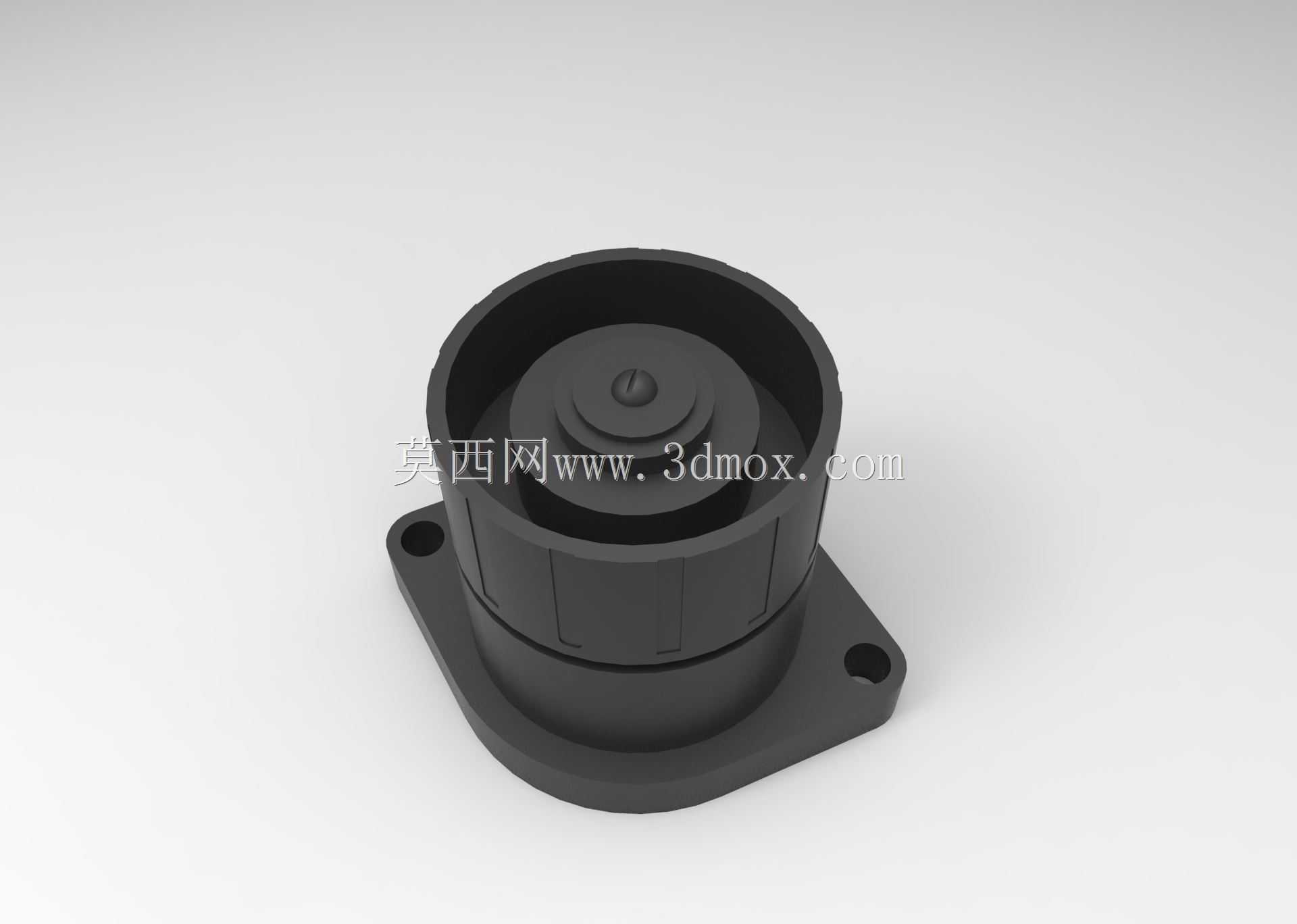

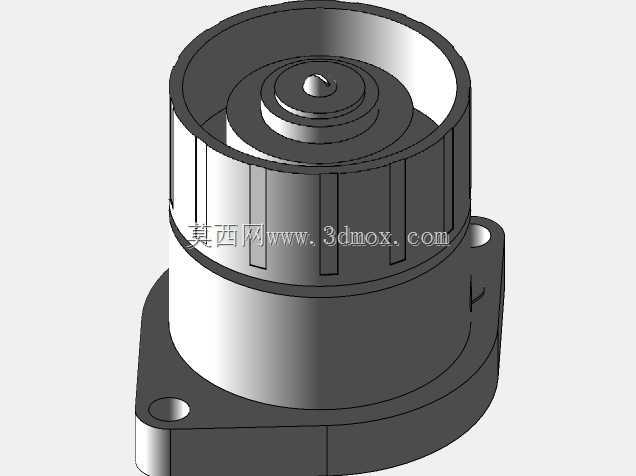

　　从结构拆分来看，组件下半部分是带菱形延展耳的安装法兰座，法兰盘整体轮廓做了圆角过渡，两个安装孔对称分布在筒体两侧，孔位中心距在建模时按照常用工业连接器的安装规范预留，适配M4或者M5规格的紧固螺钉，法兰底面设计为平整贴合面，实际装配时可以根据防护需求在贴合面加装橡胶密封垫，阻挡车间切削液、粉尘或者户外雨水进入接线腔体。筒体中段做了多道环形防滑棱，既可以在手动旋合对接插头时增加手指摩擦力，也能作为筒体上下段的结构加强筋，提升薄壁筒体的抗挤压刚度，避免布线拉扯时筒体发生形变卡滞内部插芯。

　　上部的对接腔为沉孔圆形结构，腔体内层预留了插芯安装位，中心的定位凸台用于对接时导向，插头插入过程中凸台先进入对位槽，保证多针信号脚可以一次性对准插孔，不会出现针脚偏斜顶弯的问题。腔体开口边缘做了倒角处理，既去除了机加工或者注塑成型后的锐边，也引导插头顺利滑入对接位置，减少现场快速插拔时的对位时间。整个筒体的轴向高度经过压缩，在保证内部接线端子留有足够走线弯折空间的前提下，尽可能降低组件突出安装面的高度，避免设备外围走线、操作人员走动或者周边工件转运时磕碰连接器本体。

　　建模过程中首先绘制底部法兰的二维轮廓，拉伸生成底座实体后，在两个安装耳位置切除安装通孔，再向上叠加筒体主体，分段绘制外壁的防滑环棱，通过旋转切除或者阵列凸台的方式完成外壁纹理；上部对接腔采用抽壳加内部特征切除的方式，预留出插芯容纳空间，中心定位凸台单独拉伸后与腔体底部合并，所有棱边按照实际零件的工艺要求添加圆角，避免应力集中。整个装配关系里，法兰座作为承载基体，内部可以固定焊接好线缆的插孔基座，外部对接的插头旋合或者卡接后，线缆从筒体尾部的出线孔引出，配合格兰头锁紧线缆外皮，既可以固定线缆防止拉扯力直接传递到针脚焊接点，也能提升接口整体的防护等级。

　　在选型适配阶段，这类连接器尤其适合安装空间局促、设备存在持续振动的场景：比如旋转工作台旁的位置传感器接线，工位夹具上的压力信号采集端，或者农业机械、工程车辆上外露的传感线路节点。法兰固定的方式让整个连接器的受力全部传递到设备壁板，而不是完全依靠接口之间的卡扣承受线缆重量，长期运行时接线可靠性更有保障。外形边界上，法兰的最大宽度大于筒体直径，安装时只需要在壁板上开出对应筒体穿过的圆孔，两个安装孔位在壁板上对应攻丝或者穿过螺栓加螺母锁紧即可，不需要大面积掏空面板，对设备壳体的结构强度影响很小。

　　细节设计上，筒体外壁的防滑棱高度控制在1毫米左右，既不会因为凸棱过高导致外围包胶或者防护套无法套装，也能提供足够的旋转摩擦力；法兰盘的厚度兼顾刚性和整体重量，壁厚均匀分布，无论是采用机加工铝件成型还是注塑工程塑料量产，都不会出现壁厚不均导致的缩痕或者加工变形。对接腔的深度按照标准连接器的插合长度设定，插头完全就位后，插头端面与腔体底部留有微小间隙，避免过度压紧损坏内部插芯，同时腔体内壁预留的卡圈槽可以安装防水胶圈，插头插合后胶圈被挤压填充配合间隙，实现IP67级别的防尘防水效果，适配车间多尘、多液的恶劣工作环境。
