六角底座带侧环金属杯状传感安装座

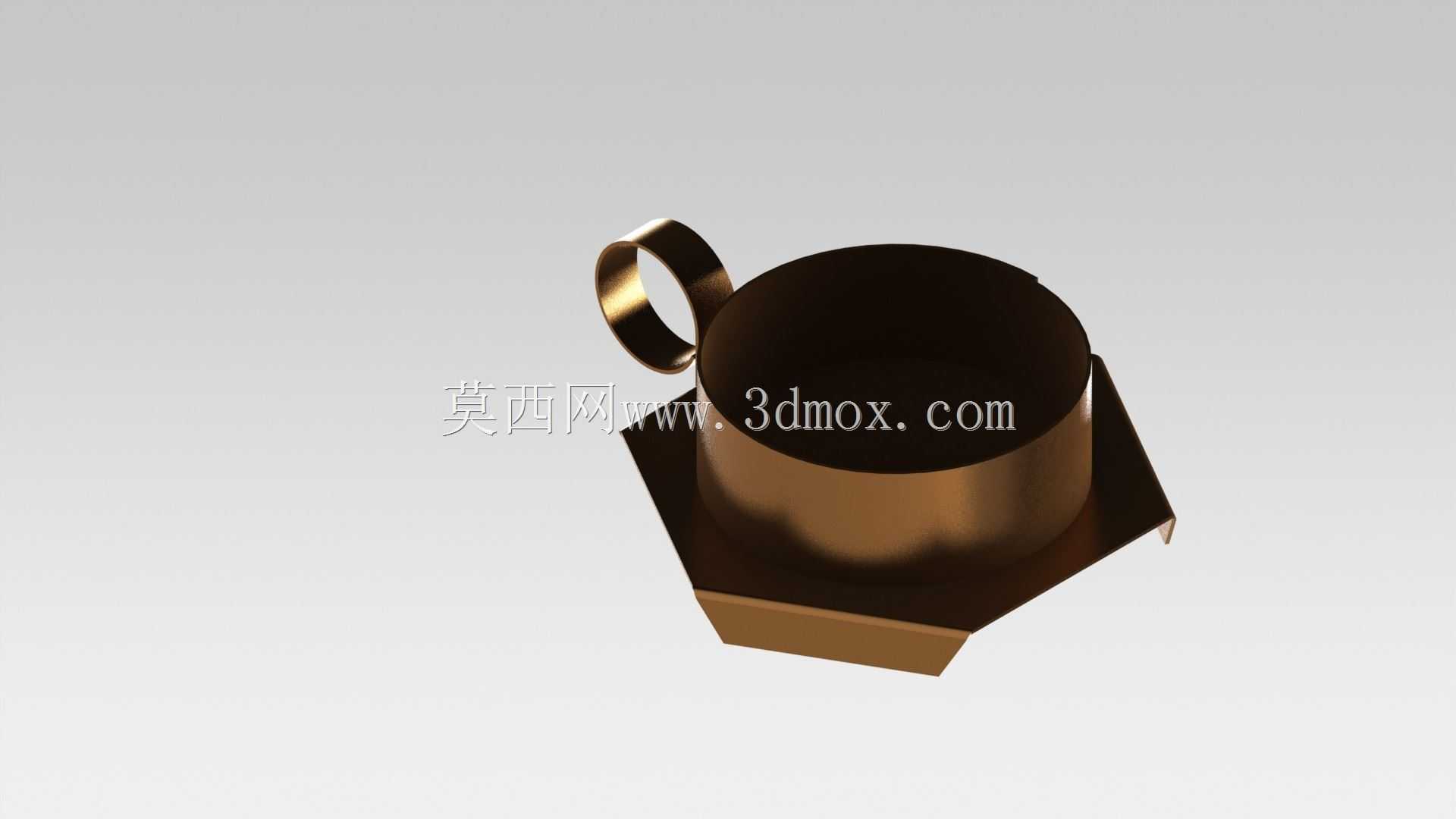

　　在工业传感布设的现场，很多点位没有现成的平整安装基面，设备外壳、机架侧壁、管线支架附近往往只能找到狭小的搭接空间，这类杯状带六角承托底座的金属构件，就是为了解决传感元件在受限工位的固定、防护与对位问题。从结构形态上看，上部为开口圆筒腔体，筒壁预留均匀壁厚，可直接套入圆柱外形的传感探头，腔体内部的容纳空间能够包裹探头主体，避免现场飞溅的切屑、粉尘、冷却液直接接触传感元件的接线部位；圆筒侧方延伸出的环形挂耳，既可以穿入细钢丝、扎带完成辅助悬吊固定，也能作为定位销的穿接位，在设备振动幅度较大的工位限制构件周向转动，防止传感探头随设备运行出现偏斜移位。下部的六角形外扩底座是整个构件的受力核心，

　　六边形的轮廓相比圆形法兰更适配普通开口扳手的夹持操作，现场安装时不需要定制专用工装，用常规呆扳手就能卡住底座完成拧紧对位，六个平直边也能在机架的限位槽内形成防转配合，底座向下延伸的折边结构可以直接卡在钣金机架的预留卡槽内，安装时先将折边卡入卡槽预定位，再调整圆筒腔体的朝向，最后通过侧面锁止或者底部粘接完成固定，整个安装过程不需要在机架上额外大面积打孔，适合老旧设备改造时的传感加装场景。这类构件常出现在轻工装配线、小型物料输送工位、实验台检测架上，用来固定接近式传感探头、物料到位检测元件，圆筒腔体的内径按照常用圆柱传感的标准外径预留配合间隙，既保证探头可以顺畅推入，又不会出现径向晃量；筒壁的高度覆盖探头主体的大部分长度，

　　仅在顶端留出感应面的伸出空间，在不影响传感检测距离的前提下，为探头侧面提供物理防护，避免工位上往复移动的工件、工装夹具意外磕碰传感本体。建模过程中首先要确定上部圆筒的内径与深度尺寸，内径匹配所选传感探头的外径公差，深度要保证探头装入后感应端面略高于筒口或者与筒口齐平，根据实际检测距离要求调整；侧方环形挂耳的中心高度设置在圆筒侧壁的中上部，这个位置的悬吊力可以让整个构件的重心落在底座范围内，不会出现单侧倾斜；下部六角底座的对边尺寸要大于圆筒外径，外伸的环形边形成足够的支撑面积，底座下方的折边高度根据现场安装卡槽的钣金厚度设定，折边与六角底板之间保留微小的导入斜角，方便卡入卡槽时快速对位。材质选用上这类构件多采用薄金属板冲压成型，

　　整体一体弯折加工，没有额外的拼接焊缝，表面做防锈导电处理，既可以作为传感探头的机械固定座，也能在需要电磁屏蔽的检测工位起到简易屏蔽罩的作用，减少周边电机、动力线缆对弱信号传感的干扰。在布局安装边界时，要保证六角底座的外接圆范围内没有其他管线干涉，侧方挂耳的伸出方向要避开工件的移动路径，挂耳的内孔尺寸适配常用的M3或者M4固定扎带、定位销，当需要调整传感检测高度时，还可以在圆筒侧壁加工顶丝孔，从侧面锁紧探头，调整探头伸出筒口的长度来适配不同的检测间距，整个构件没有复杂的曲面特征，冲压加工成本低，在多工位小批量传感布设场景中可以快速替换适配不同规格的圆柱类检测元件。
