减压阀用带法兰连接式金属套筒构件

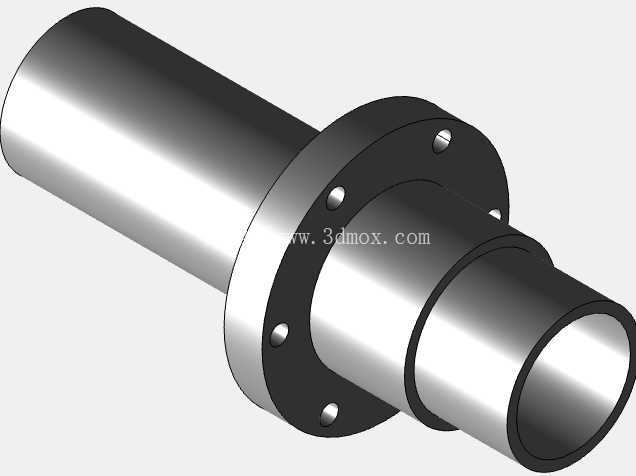

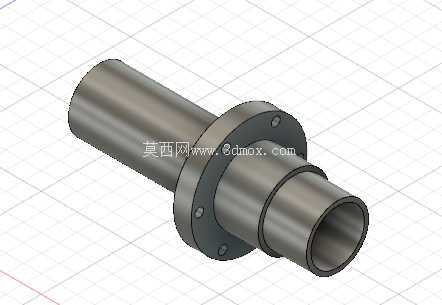

　　这类带法兰的套筒构件是减压阀机械部分的核心承压连接件，主要应用在工业流体管路的压力调节工位，适配气动、液压以及低压输水输油管路的减压阀装配场景，承担流体导流、阀件定位安装以及密封衔接的作用。从结构设计来看，构件整体采用同轴阶梯套筒布局，一端为长直光筒段，可直接插入阀体内腔与流体通道对齐，减少流道突变带来的压力损失，中间位置设置带安装孔的圆形法兰盘，法兰盘上的通孔沿圆周均布，能够通过螺栓将整个构件与阀体主体牢牢锁紧，安装时可在法兰贴合面加装密封垫片，避免高压流体从装配缝隙泄漏。另一端为阶梯缩径段，可对接下游管路或者阀内的阀芯导向组件，阶梯轴肩位置可作为阀芯行程的限位基准，保证阀芯启闭过程中不会出现偏移卡滞。

　　设计阶段需要重点考量安装边界的尺寸匹配，长直筒段的外径要与阀体内腔的安装孔保持合理的间隙配合，既要保证装配时能够顺利推入，又要避免间隙过大导致流体窜流影响调压精度；法兰盘的外径要小于阀体上的安装沉台直径，螺栓孔的分布圆直径要与阀体上的螺纹孔位置完全对应，否则现场装配时会出现螺栓无法穿入的问题。实际应用中，这类构件的内壁粗糙度需要控制在合理范围，降低流体流经时的阻力，同时法兰与套筒的衔接位置要做圆角过渡，避免应力集中导致长期承压后出现开裂。

　　在管路系统运行时，该构件既要承受上游流体的持续压力冲击，还要为内部的阀芯动作提供稳定的支撑基准，套筒的内孔圆柱度公差会直接影响阀芯的运动顺畅度，如果内孔出现圆度超差，很容易导致阀芯卡涩，造成减压阀出口压力波动超标。不同通径的减压阀对应不同尺寸的该类构件，选型时需要核对法兰安装孔数量、筒段长度以及各段阶梯的直径尺寸，确保与现有阀腔的安装空间完全匹配，避免出现装配干涉。建模过程中需要重点还原法兰螺栓孔的位置度、各段套筒的同轴度以及轴肩的端面垂直度，这些形位公差直接决定了零件加工完成后能否顺利完成装配，以及后续减压阀运行时的调压稳定性。
