减压阀用带法兰座式承压衬套结构

　　该零件为减压阀内部的核心承压衬套构件，主要应用在工业管路调压系统的减压阀阀腔内部，承担阀芯导向、介质压力缓冲、密封面配合的多重作用，是保障减压阀输出压力稳定的关键基础零件。从实际工况适配角度出发，这类衬套通常安装在减压阀阀座与阀芯的衔接位置，下端带凸缘法兰结构，安装时法兰端面贴合阀腔内部的定位台阶，通过端面压紧实现轴向定位，无需额外设置复杂的固定结构，装配时仅需将衬套沿阀腔轴向推入定位槽，依靠法兰端面的贴合限位即可完成安装，大幅降低现场装配与后期维护的拆装难度。

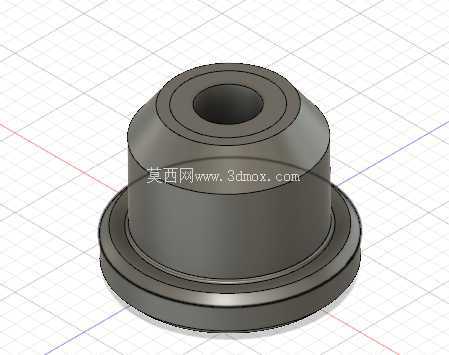

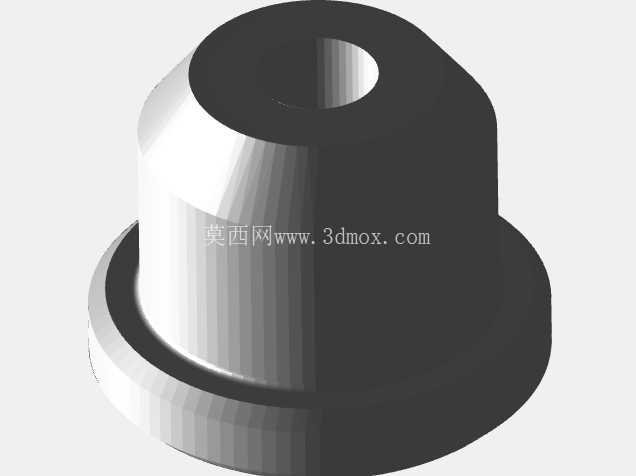

　　零件整体采用回转体结构设计，上部为锥面过渡的筒身结构，中心开设贯通的轴向通孔，通孔内壁为阀芯往复运动的导向面，设计时严格控制内壁的圆柱度与表面粗糙度，避免阀芯运动过程中出现卡滞、偏磨的问题，保障调压动作的顺畅性。上部锥面过渡结构主要用于分散介质流动时的冲击压力，当高压介质从阀腔入口进入时，锥面可引导介质沿周向均匀分流，减少介质直接冲击密封面造成的冲蚀损耗，延长零件的实际使用寿命。下端法兰结构的外径尺寸与阀腔内部的定位槽尺寸做公差配合设计，法兰厚度根据阀腔的安装空间做匹配，既保证足够的承压强度，又不会占用过多阀腔内部的流道空间，保障介质流通的通流面积满足设计流量要求。

　　设计过程中针对承压需求做了壁厚的梯度优化，筒身上部靠近介质入口的位置适当增加壁厚，抵抗高压介质的初始冲击，下部靠近法兰的位置保持均匀壁厚，兼顾结构强度与零件轻量化的需求，避免不必要的材料浪费。零件的各段过渡位置均设置圆角过渡，避免应力集中问题，在长期承受交变压力的工况下，可有效降低零件开裂、变形的失效概率。中心通孔的直径根据配套阀芯的杆径做间隙配合设计，间隙值控制在合理范围内，既保证阀芯运动无卡滞，又能减少介质从配合间隙处的泄漏量，提升减压阀的整体密封性能。

　　这类衬套结构除了应用在常规的工业管路减压阀中，也可适配气动调压阀、液压系统减压阀的同类安装位置，结构形式可根据不同通径、不同压力等级的阀组做尺寸调整，核心的法兰定位、锥面导流、中心导向的结构逻辑具备较强的通用性，在做同类型阀件的结构设计时，可直接基于该结构的尺寸逻辑做参数化调整，快速适配不同的工况需求。
