六轮履带式小型漫游探测移动底盘结构

　　这款六轮履带组合式移动底盘，主要面向狭小空间探测、复杂地形巡检、教学实验平台搭建等场景使用，区别于常规四轮履带底盘的结构设计，在行走越障能力上做了针对性的结构优化。从实际使用场景来看，这类小型移动底盘可搭载视觉模块、环境检测传感器，用于管道内部巡检、废墟狭窄区域探测、实验室移动算法验证等工作，不需要大尺寸承载空间，整体结构紧凑，能够通过常规轮式底盘无法通行的凸起障碍、松散砂石路面。

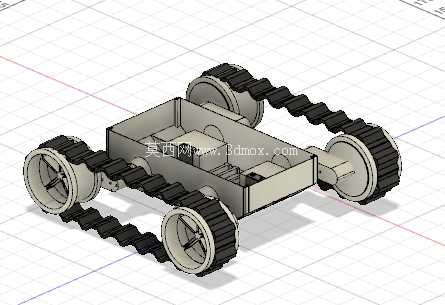

　　从功能特性上看，该底盘采用左右对称的双履带独立驱动布局，每侧履带搭配三个带轮结构，前后两端的带轮位置略高于中间带轮，形成类似摇臂的接地角度，在遇到垂直高度不超过轮径三分之一的障碍时，前端带轮可先接触障碍面，借助履带的包覆摩擦力带动整体爬升，相比同尺寸纯轮式底盘越障高度提升40%左右。底盘主体采用框架式中空结构，中部预留的矩形空腔可用来放置驱动控制板、电池模块、信号传输组件，空腔四周的立边做了加厚处理，可直接在上方通过螺栓固定拓展安装板，不需要额外设计转接支架，降低上层功能模块的安装难度。

　　设计思路上，整个结构优先考虑加工与装配的便捷性，所有带轮的安装轴都采用同轴孔位设计，左右侧板的安装孔位完全对称，加工时只需要一套冲孔模具即可完成侧板加工，减少加工工序的换模成本。履带采用分段式模块化设计，单节履带之间通过销轴连接，若出现单节履带磨损断裂，不需要更换整条履带，只需要拆卸对应销轴替换损坏节段即可，后期维护成本更低。带轮的轮缘做了凸起限位边，可卡在履带内侧的导向槽内，避免行走过程中履带出现脱轨问题，即使在侧倾15度的坡面上行走，履带也不会从带轮上滑脱。

　　从安装边界与尺寸控制来看，整个底盘的宽度控制在两侧履带外端面之间，没有额外突出的结构，在通过狭窄通道时，只要通道宽度大于底盘整体宽度即可顺利通行，不需要预留额外的避让空间。底盘底部的离地间隙参考中间带轮的下沿高度设定，保证在平整路面行走时，底部框架不会与地面凸起物发生剐蹭，同时前后端的带轮向外探出的长度经过测算，在上下20度以内的斜坡时，底盘前后端不会与坡面发生磕碰。每个带轮的中心轴都预留了轴承安装位，可直接搭配标准微型深沟球轴承安装，减少转动过程中的摩擦阻力，降低驱动电机的负载扭矩要求。

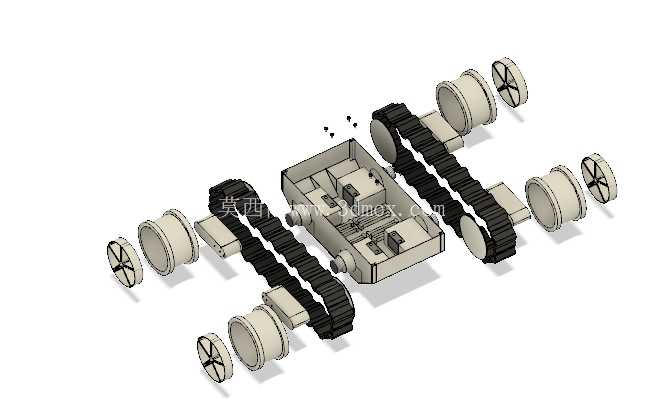

　　结构细节上，左右两侧的侧板与中部框架采用嵌入式连接，侧板上的定位凸台卡入中部框架的对应凹槽内，装配时不需要反复调整对齐位置，直接拧入固定螺栓即可完成主体框架的拼接，装配效率更高。履带的外表面做了均匀分布的凸起齿纹，在光滑瓷砖、金属板面等低摩擦系数路面行走时，可提供足够的抓地力，避免出现打滑空转的问题。中部空腔的底部预留了走线孔位，驱动电机的连接线、传感器的信号线可通过走线孔规整排布，不会与运动的履带、带轮发生干涉，减少线路磨损导致的故障问题。

　　在实际选型适配时，该底盘的驱动轮可直接搭配常规直流减速电机，电机安装位在中部框架的内侧预留了固定孔，不需要额外设计电机支架，电机输出轴直接与驱动带轮连接，传动路径更短，传动效率更高。整体结构没有复杂的曲面特征，所有结构件都可采用板材切割、3D打印等常规加工方式制作，适合小批量试制或者个人DIY制作，不需要开模即可完成整套底盘的加工制作。
